Instrukcja obsługi efektu świetlnego Light Sky 0115-SEAGUL

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy efektu świetlnego Light Sky 0115-SEAGUL. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, konfiguracji DMX, obsługi panelu sterowania oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest zainstalowane przez wykwalifikowany personel, a zasilanie jest zgodne ze specyfikacją.

Bezpieczeństwo i instalacja

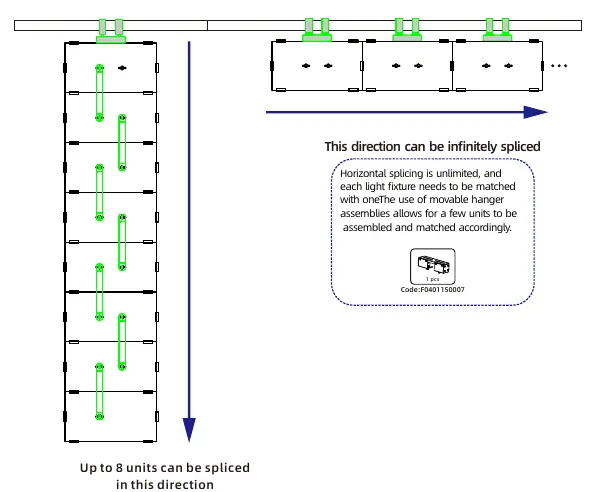

Urządzenie wymaga odpowiedniej wentylacji – należy zachować co najmniej 20 cm odstępu od sąsiednich powierzchni. Instalacja musi być wykonana przez wykwalifikowanych profesjonalistów. Konstrukcja wsporcza musi wytrzymać 6-krotność ciężaru urządzenia, a dodatkowo należy zainstalować linkę zabezpieczającą.

• Nie blokować otworów wentylacyjnych.
• Używać linki zabezpieczającej przy montażu podwieszanym.
• Nie dotykać obudowy podczas pracy (temperatura może osiągnąć 65°C).
• Zachować minimalną odległość 3 metrów od oświetlanych obiektów.
• Urządzenie posiada stopień ochrony IP66.

Dane techniczne

• Źródło światła: 180 x 5W CW + 1200 x 0.5W RGB.
• Zasilanie: AC 100-240V 50/60Hz, moc znamionowa 620W.
• Protokoły sterowania: DMX512, RDM, ART-NET.
• Kanały DMX: 21, 168 lub 15 kanałów.
• Wymiary: 438 x 216 x 249 mm.
• Waga netto: 13,1 kg.
• Temperatura pracy: -20°C do 45°C.

Połączenia i sterowanie

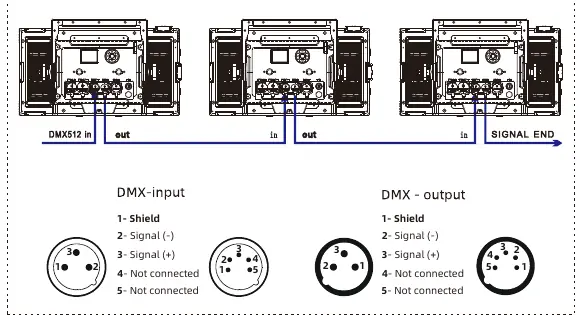

Urządzenie obsługuje połączenia DMX512 za pomocą złączy 3-pinowych lub 5-pinowych. W przypadku łańcuchowego łączenia urządzeń (daisy chain), ostatnie urządzenie w linii musi być zakończone terminatorem (rezystor 120 Ω między pinem 2 a 3). Zasilanie podłącza się zgodnie z oznaczeniami przewodów: brązowy (L), niebieski (N), żółto-zielony (uziemienie).

Konfiguracja urządzenia

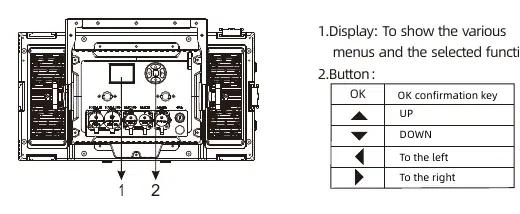

Panel sterowania umożliwia dostęp do menu za pomocą przycisków OK, UP, DOWN, lewo i prawo. Użytkownik może ustawić adres DMX (1-512), wybrać tryb kanałów (21CH, 168CH, 15CH) oraz skonfigurować parametry pracy, takie jak tryb wentylatora (Standard, HighOutput, Silent) czy częstotliwość LED.

Konserwacja i czyszczenie

Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej. Należy czyścić obudowę i soczewki, usuwając kurz i zanieczyszczenia. Soczewki należy przecierać przynajmniej raz na 20 dni miękką, niestrzępiącą się szmatką z płynem do czyszczenia szkła. Przed każdą czynnością serwisową należy odłączyć zasilanie.

Rozwiązywanie problemów

W przypadku awarii należy sprawdzić:

• Brak światła: Czy napięcie jest odpowiednie, czy zasilanie jest wystarczające, czy kontroler DMX wysyła sygnał.
• Brak reakcji na sterowanie: Czy adres startowy jest poprawny, czy kabel DMX nie jest uszkodzony lub zbyt długi, czy użyto wzmacniacza sygnału.
• Brak ruchu: Czy zasilanie jest poprawne, czy wewnątrz nie ma luźnych przewodów lub uszkodzeń mechanicznych.
