Instrukcja obsługi reflektora Followbot 1000W LED
Poznaj funkcje i obsługę reflektora Mega Lite Followbot 1000W LED. Instrukcja zawiera szczegółowe informacje o podłączeniu DMX, konfiguracji kontrolera szynowego, ustawieniach wyświetlacza, montażu gobo oraz konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor Followbot 1000W LED jest profesjonalnym urządzeniem oświetleniowym. Przed przystąpieniem do pracy należy zapoznać się z kluczowymi zasadami bezpieczeństwa:
- Urządzenie nie jest przeznaczone do użytku zewnętrznego.
- Zachowaj minimalną odległość 2 stóp (ok. 60 cm) od materiałów łatwopalnych.
- Urządzenie musi być uziemione.
- Nie podłączaj urządzenia do systemów ściemniaczy (dimmer system).
- Maksymalna temperatura powierzchni roboczej wynosi 130 stopni.
Opis urządzenia i specyfikacja
Followbot 1000W LED to reflektor typu follow spot wyposażony w 1000W diodę LED. Główne parametry techniczne:
- Źródło światła: 1 x 1000W LED.
- Zoom: Elektroniczny, 3° do 6°.
- Kolory: Tarcza kolorów z 7 kolorami oraz 3 filtry CTO (8162K, 6386K, 5280K, 3351K).
- Sterowanie: DMX 512 (8 kanałów) lub dołączony kontroler szynowy.
- Wymiary: 44.5" x 12.91" x 19.13".
- Waga: 75 funtów (ok. 34 kg).
Podłączenie zasilania i DMX
Urządzenie posiada zasilacz z automatycznym przełączaniem napięcia (100-240V AC 50/60Hz). W przypadku wymiany bezpiecznika należy użyć typu 15A dla 110V lub 8A dla 220V.
Do sterowania DMX używaj kabla typu skrętka ekranowana RS-485 z 5-pinowymi złączami XLR. Gniazda są połączone równolegle. Na ostatnim urządzeniu w łańcuchu DMX należy zastosować terminator.
Obsługa kontrolera szynowego
Dołączony kontroler szynowy umożliwia sterowanie funkcjami urządzenia bez konsoli DMX. Aby go użyć:
- Ustaw adres startowy DMX urządzenia na 001.
- Podłącz kontroler do 5-pinowego złącza oznaczonego jako "Controller Connection".
- Nie podłączaj jednocześnie konsoli DMX i kontrolera szynowego, ponieważ sygnał DMX ma pierwszeństwo.
- Użyj przycisku "Record" do zapisywania scen i przycisków presetów 1-7 do ich wywoływania.
Ustawienia wyświetlacza
Panel sterowania pozwala na dostęp do zaawansowanych funkcji:
- Fixture Address: Ustawienie adresu startowego DMX.
- Information: Podgląd czasu pracy (Power On Time) oraz temperatury lampy.
- Personality: Ustawienia preferencji, takie jak odwrócenie wyświetlacza, odwrócenie pracy irysu czy reset systemu.
- Manual Mode: Ręczne sterowanie funkcjami (dimmer, strobe, iris, color, itp.) bezpośrednio z menu.
Montaż gobo
Urządzenie posiada slot na gobo. Należy pamiętać, że gobo musi mieć średnicę zewnętrzną 39.8 mm i maksymalną grubość 2 mm. Podczas montażu strona "F" musi być skierowana do przodu, a strona "B" do tyłu. Powłoka odblaskowa szklanego gobo powinna być skierowana w stronę źródła światła.
Konserwacja
Operator powinien dbać o bezpieczeństwo urządzenia poprzez coroczne przeglądy techniczne. Należy sprawdzać dokręcenie śrub, stan obudowy oraz kabli zasilających. Obudowę reflektora należy czyścić wyłącznie z zewnątrz, używając wody z mydłem.
Informacje o producencie
MEGA-LITE
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Upewnij się, że funkcja 'Lamp On' jest włączona w połączeniu z dimmerem.
Brak reakcji na sygnał DMX
Sprawdź, czy używasz kabla typu skrętka ekranowana RS-485 i czy na ostatnim urządzeniu w łańcuchu znajduje się terminator.
Urządzenie nie reaguje na kontroler szynowy
Upewnij się, że nie podłączono jednocześnie konsoli DMX i kontrolera szynowego (sygnał DMX ma pierwszeństwo).
Gobo holder jest gorący
To normalne zjawisko po użyciu. Pozostaw urządzenie do ostygnięcia przed dotknięciem.
Przed użyciem
- Sprawdź, czy urządzenie jest uziemione.
- Upewnij się, że odległość od materiałów łatwopalnych wynosi min. 24 cale (ok. 60 cm).
- Sprawdź, czy bezpiecznik jest odpowiedni dla napięcia sieci (15A dla 110V, 8A dla 220V).
- Upewnij się, że używasz wysokiej jakości zacisków montażowych.
- Sprawdź, czy wszystkie kable są poprawnie zabezpieczone.
Ilustracje i schematy
- Schemat DMX: Pokazuje przypisanie pinów 1-5 dla wejścia i wyjścia DMX.
- Schemat kontrolera: Pokazuje przypisanie pinów dla połączenia kontrolera szynowego.

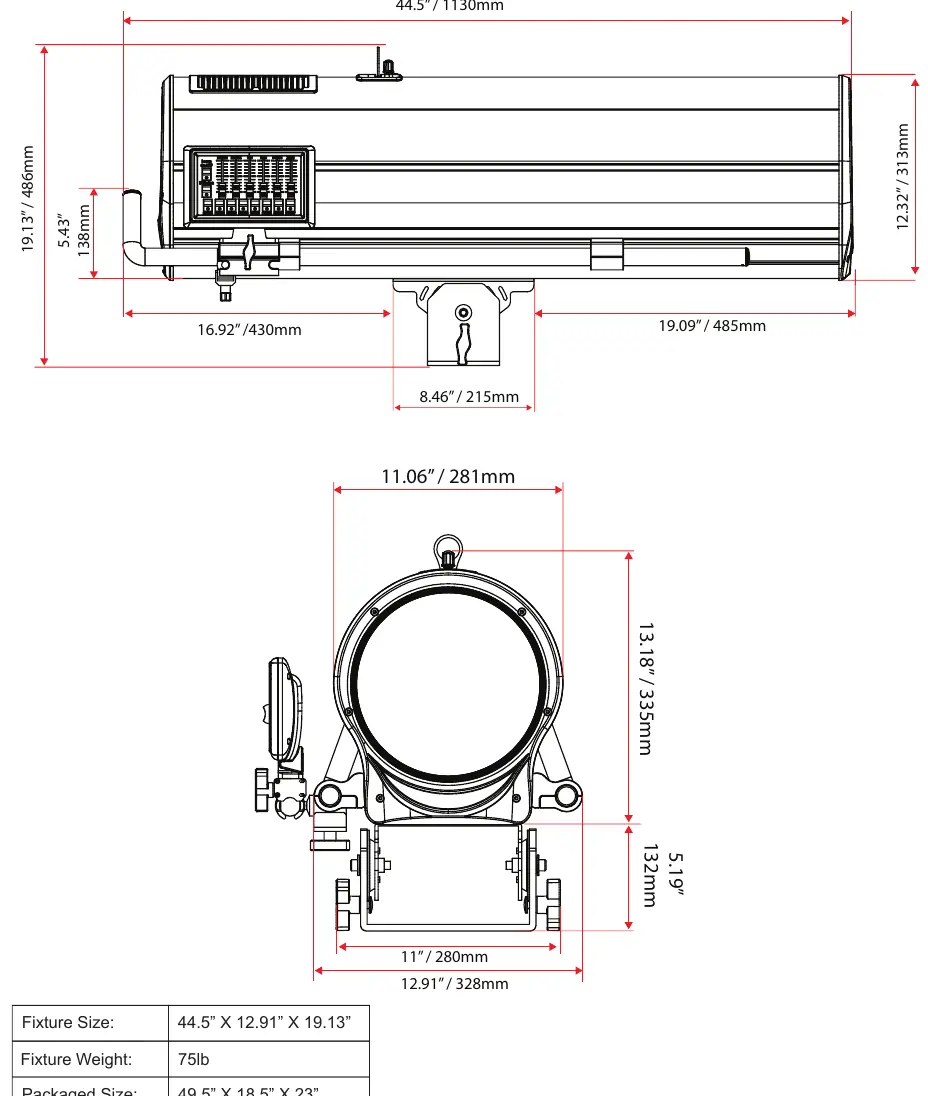

- Wymiary: Rysunek techniczny z wymiarami w calach i milimetrach.
Zgodność modelu
- Urządzenie nie jest przeznaczone do użytku zewnętrznego.
- Nie podłączać do systemów ściemniaczy (dimmer system).
