Instrukcja obsługi monitora studyjnego Lilliput 12G-SDI
Szybki przewodnik po monitorach studyjnych Lilliput serii 12G-SDI (modele Q15, Q24, Q28, Q31). Dowiedz się jak korzystać z funkcji pomocniczych, kalibracji kolorów, złączy wideo oraz opcji montażu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Monitor studyjny Lilliput serii 12G-SDI (modele Q15, Q24, Q28, Q31) to profesjonalne urządzenie przeznaczone do produkcji wideo. Monitor obsługuje sygnały 4K, HDR oraz 3D LUT, zapewniając wysoką precyzję kolorów. Urządzenie jest kompatybilne z różnymi standardami zasilania i montażu, co czyni je wszechstronnym narzędziem w pracy studyjnej i terenowej.
Funkcje pomocnicze i obrazu
Monitor oferuje zaawansowane narzędzia wspomagające pracę operatora:

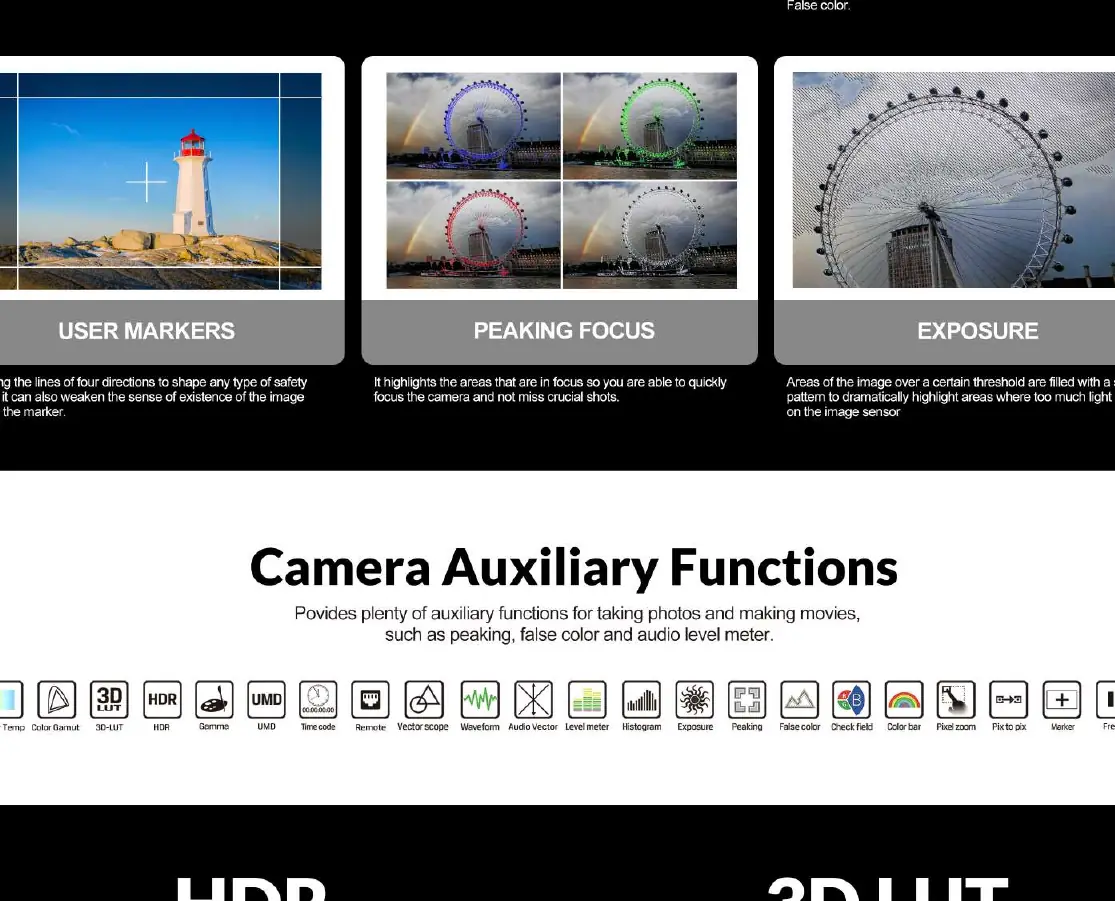

- Narzędzia analizy: Waveform, Histogram, False Color, Audio Vector (Lissajous).
- Wspomaganie ostrości: Peaking Focus oraz User Markers.
- HDR i 3D LUT: Obsługa HDR (ST2084 300/1000/10000/HLG) oraz wbudowane tablice 3D LUT z możliwością wgrania własnych ustawień.
- Kalibracja: Możliwość precyzyjnej kalibracji kolorów (LightSpace CMS).
- Quad Split Multiview: Możliwość wyświetlania wielu sygnałów jednocześnie z różnymi kolorowymi ramkami.
Złącza i montaż
Tylny panel monitora zapewnia dostęp do szerokiej gamy złączy oraz opcji zasilania:
- Złącza wideo: 12G-SDI, 3G-SDI, HDMI 2.0, SFP (opcjonalnie).
- Zasilanie: Wejście 12-24V DC, wsparcie dla akumulatorów V-mount lub Anton Bauer.
- Sterowanie: Porty LAN oraz RS422 do zdalnego sterowania.
- Montaż: Urządzenie wspiera montaż na podstawie (Base Mount), gimbalu, w szafie rack (Rack Mount) oraz w walizce transportowej (Carrying Case).
Specyfikacja techniczna
Kluczowe parametry dla modeli serii Q:
- Rozdzielczość: 3840x2160 (4K).
- Jasność: Od 330cd/m² do 350cd/m² w zależności od modelu.
- Kontrast: 1000:1 (Q15, Q24, Q28) lub 1300:1 (Q31).
- Temperatura pracy: 0°C do 40°C.
Praktyczna pomoc
Typowe problemy
Brak obrazu na ekranie
Sprawdź, czy kabel wideo jest poprawnie podłączony do odpowiedniego portu (SDI lub HDMI) i czy w menu monitora wybrano właściwe źródło sygnału.
Monitor nie włącza się
Upewnij się, że napięcie zasilania mieści się w zakresie 12-24V DC i że akumulator (V-mount/Anton Bauer) jest naładowany.
Niewłaściwe kolory
Sprawdź ustawienia temperatury barwowej (3200K-9300K) lub wyłącz/zmień aktywną tablicę 3D LUT w menu.
Przed użyciem
- Sprawdź, czy napięcie zasilacza jest zgodne z wymaganiami (12-24V DC).
- Upewnij się, że posiadasz odpowiednie kable wideo (SDI lub HDMI 2.0) dla sygnału 4K.
- Wybierz odpowiedni sposób montażu (podstawa, gimbal lub rack) przed podłączeniem zasilania.
- Sprawdź, czy wgrane tablice 3D LUT są odpowiednie dla Twojego workflow.
Ilustracje i schematy

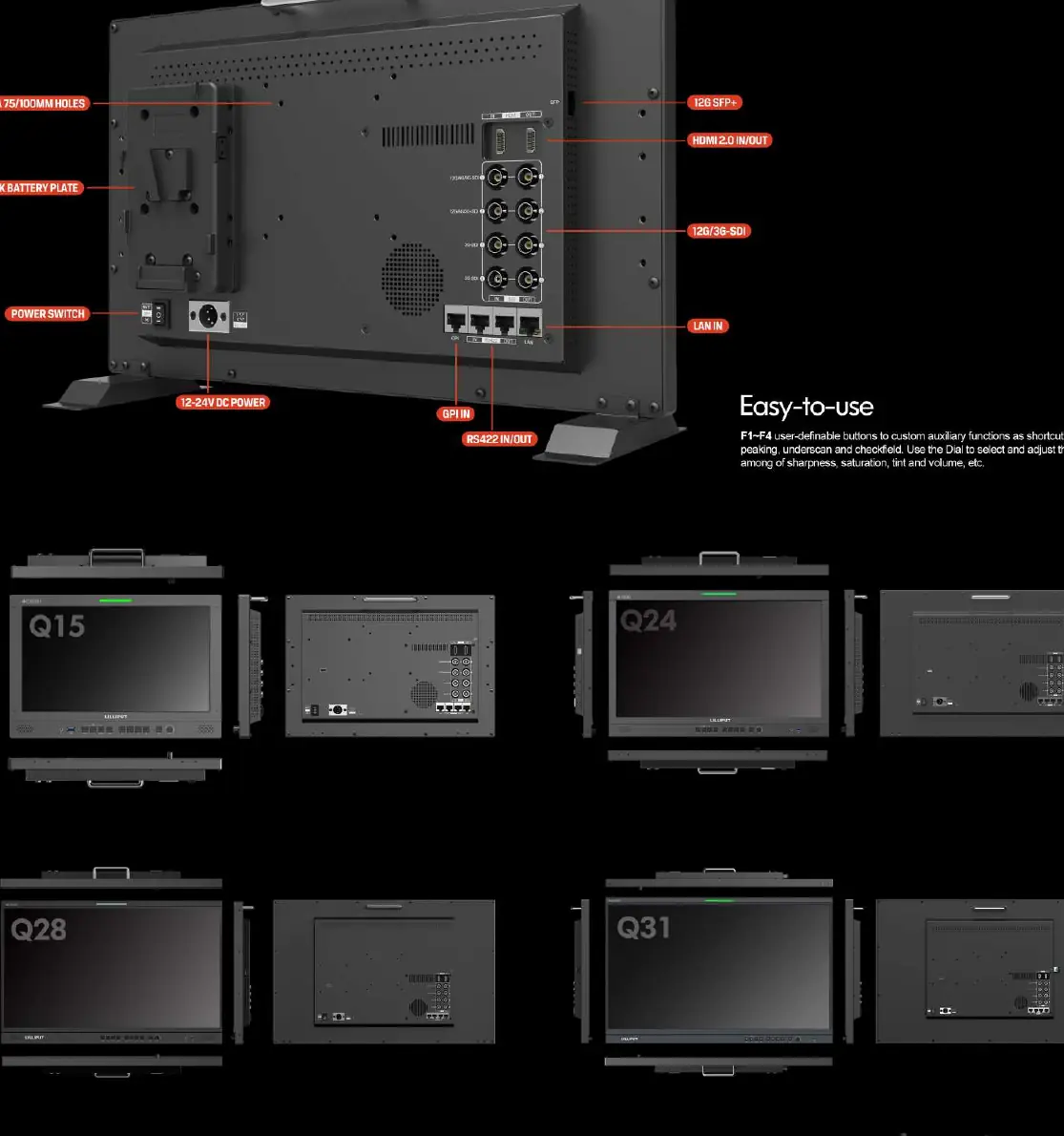

- Tylny panel zawiera gniazda SDI, HDMI, LAN, RS422 oraz przełącznik zasilania.

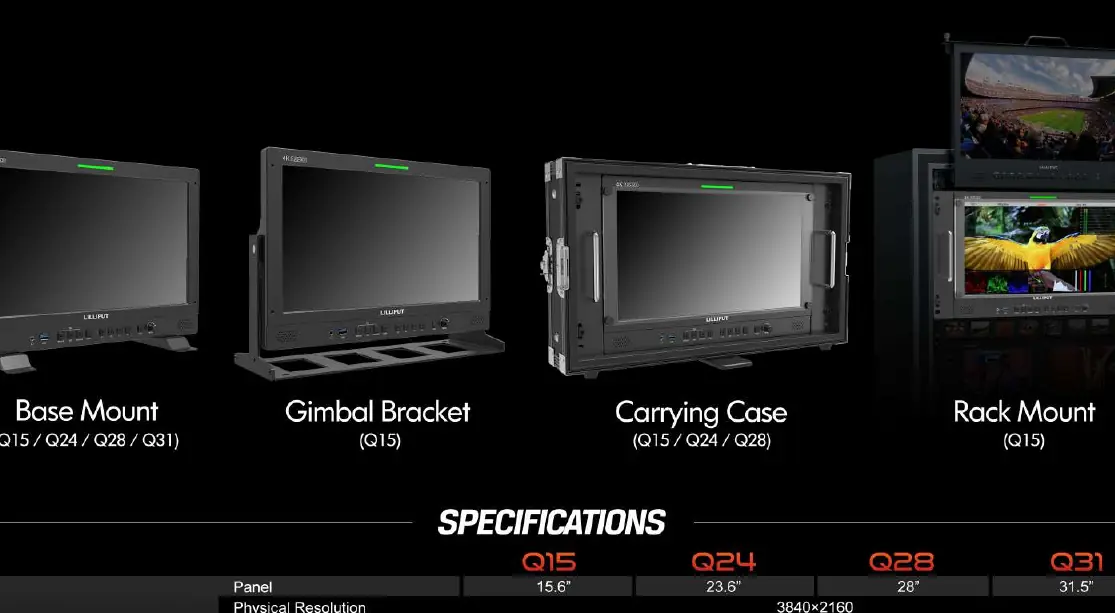

- Opcje montażu obejmują standard VESA, płytkę akumulatorową oraz dedykowane uchwyty (Gimbal, Rack).
Zgodność modelu
- Obsługuje akumulatory V-mount oraz Anton Bauer.
- Wymaga zasilania 12-24V DC.
- Sygnał 4K wymaga kabli zgodnych ze standardem 12G-SDI lub HDMI 2.0.
