Instrukcja obsługi monitora broadcastowego Lilliput 12G-SDI

Najważniejsze informacje z instrukcji

Monitor broadcastowy Lilliput 12G-SDI to zaawansowane urządzenie wyświetlające o wysokiej jasności (1000 nitów). Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa: nie blokować otworów wentylacyjnych, nie używać środków chemicznych do czyszczenia ekranu oraz odłączać zasilanie podczas burzy lub długiego okresu nieużywania. Urządzenie obsługuje sygnały 3G-SDI oraz HDMI 2.0.

Opis urządzenia

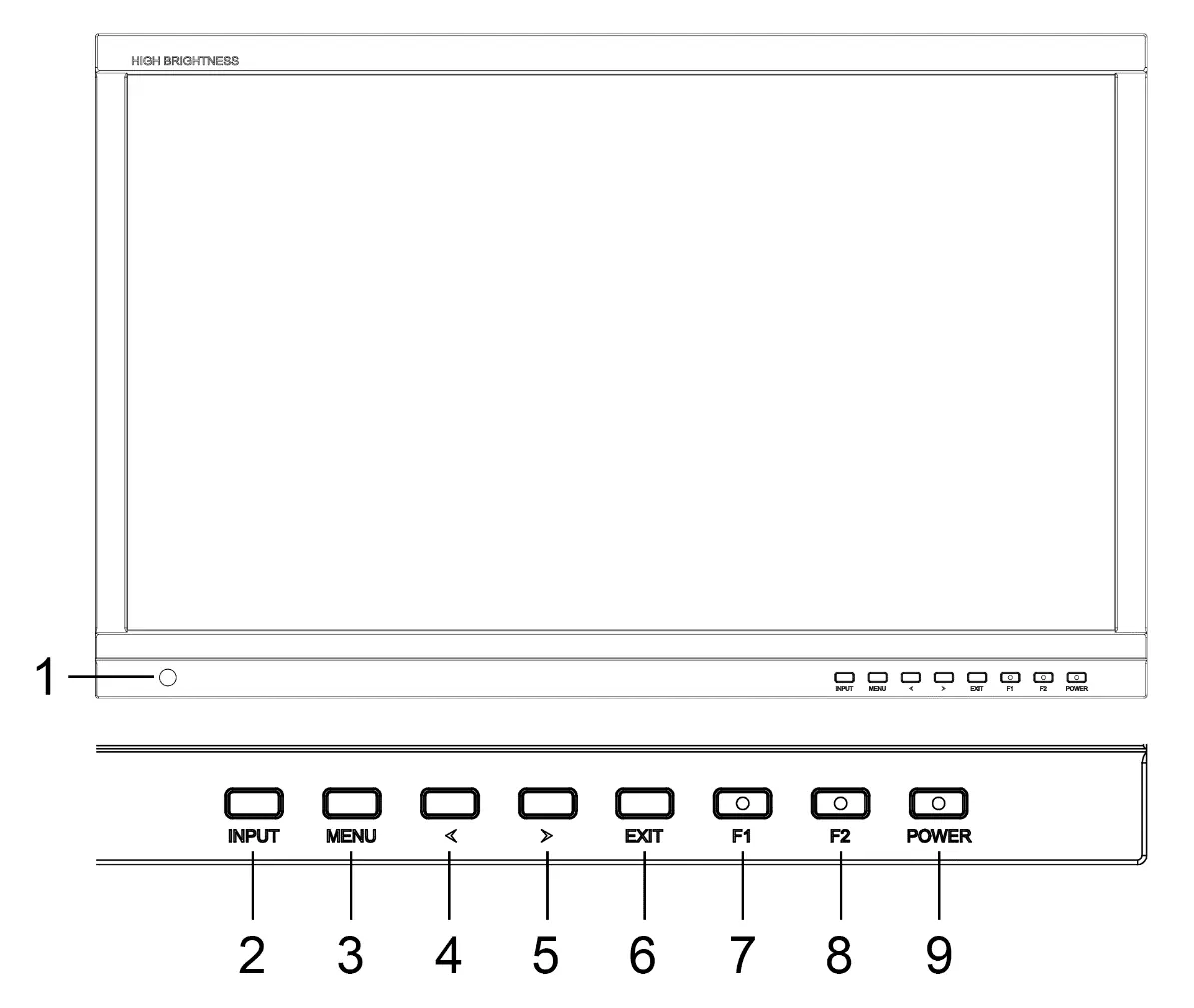

Panel przedni: Zawiera czujnik światła, przyciski sterujące (Input, Menu, Lewo, Prawo, Exit), programowalne przyciski funkcyjne F1/F2 (domyślnie Waveform i Level Meter) oraz przycisk zasilania.

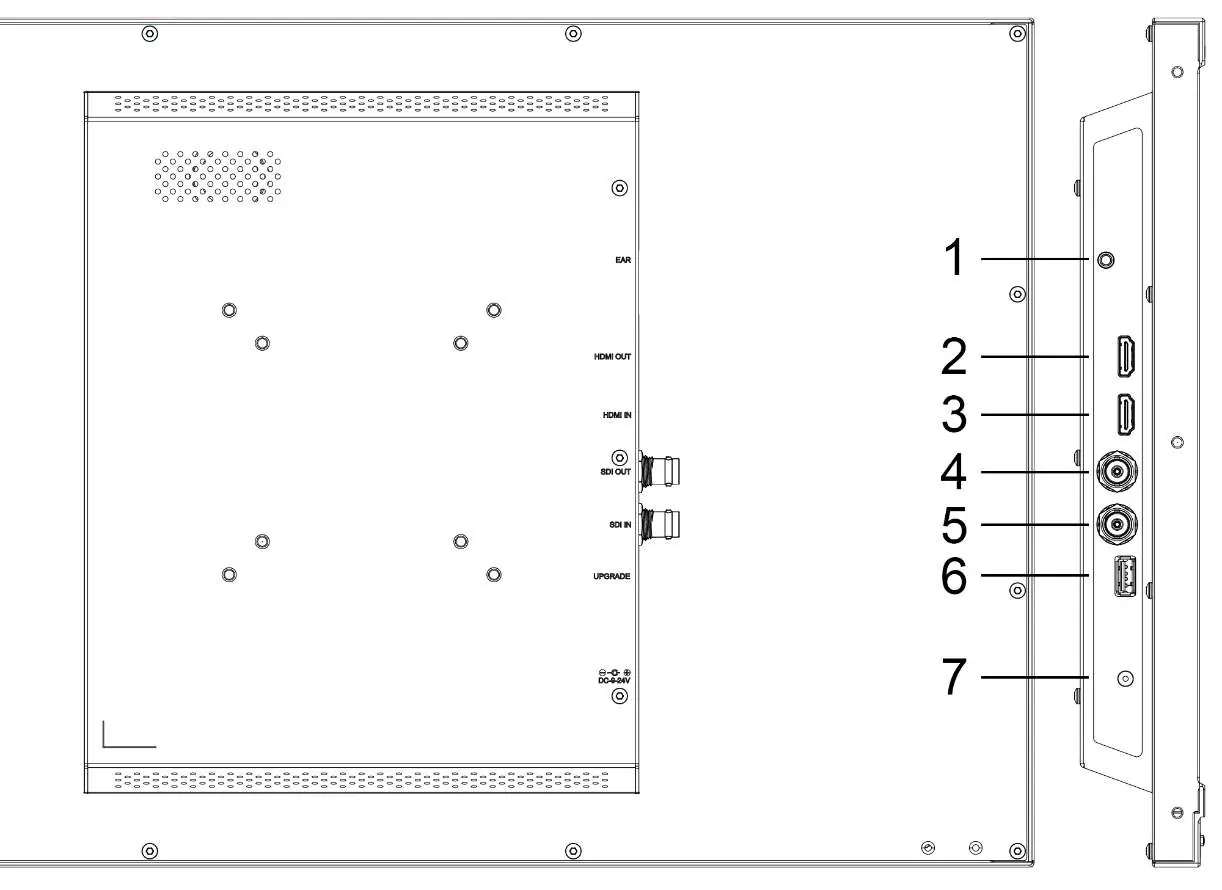

Panel tylny: Wyposażony w złącza: gniazdo słuchawkowe, wyjście/wejście HDMI 2.0, wyjście/wejście 3G-SDI, port USB (do aktualizacji i ładowania 3D LUT) oraz wejście zasilania DC 9-24V.

Instalacja i montaż

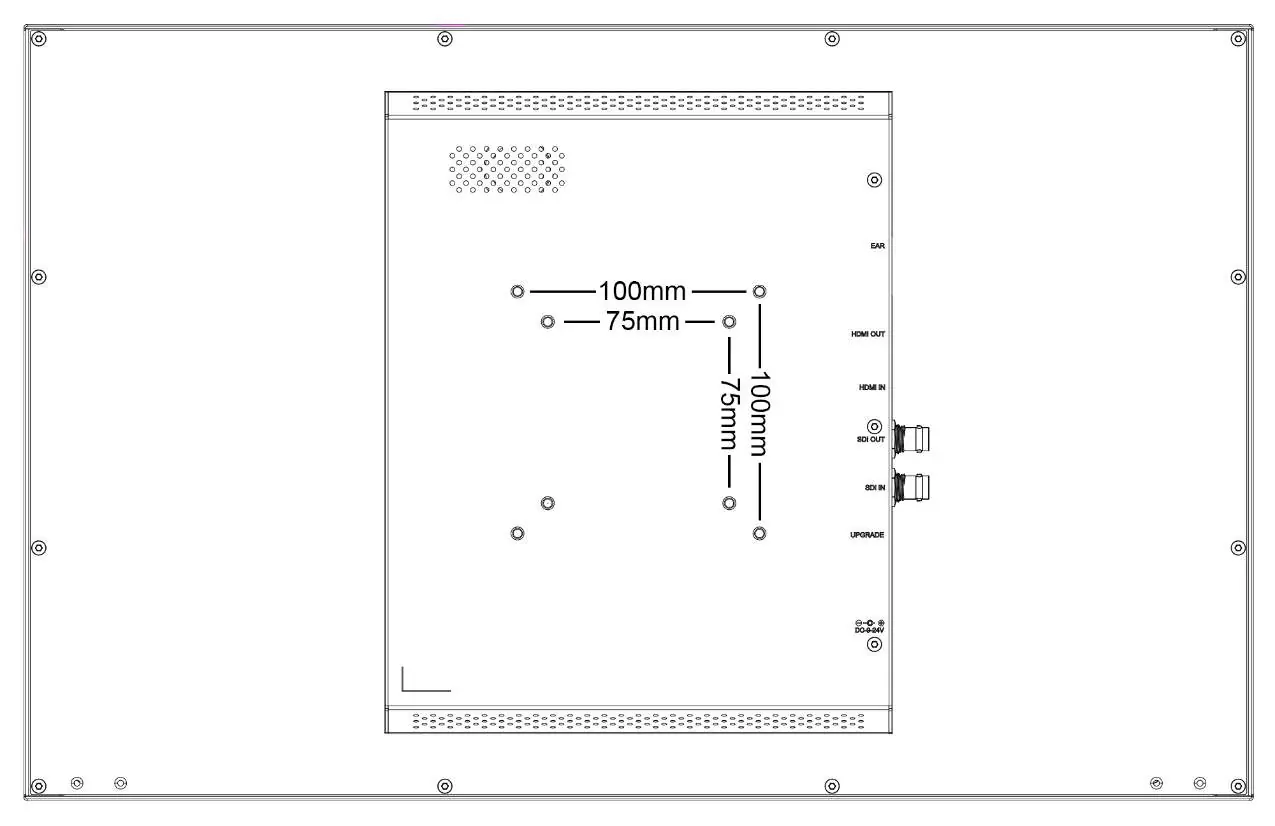

Monitor posiada standard VESA. Otwory 75mm x 75mm służą do montażu zewnętrznych akumulatorów (V-mount/Anton Bauer). Standardy 75mm x 75mm oraz 100mm x 100mm mogą być wykorzystane do montażu na uchwytach ściennych lub statywach.

Obsługa menu

Naciśnij przycisk Menu, aby wyświetlić OSD. Nawigacja odbywa się poprzez obracanie pokrętła (lub użycie przycisków lewo/prawo) i zatwierdzanie przyciskiem Menu lub Exit. Dostępne sekcje to: PICTURE, MARKER, FUNCTION, WAVEFORM, AUDIO, SYSTEM.

Funkcje obrazu i narzędzia

Monitor oferuje zaawansowane narzędzia monitoringu:

• PICTURE: Regulacja jasności, kontrastu, nasycenia, ostrości, temperatury barwowej oraz wybór przestrzeni barw (Native, SMPTE-C, Rec709, EBU).
• MARKER: Ustawienia znaczników środka, proporcji obrazu (16:9, 4:3, Grid itp.) oraz znaczników bezpieczeństwa.

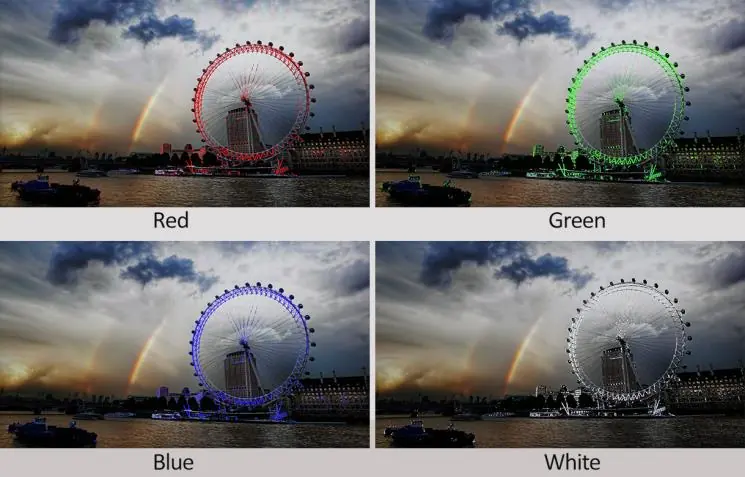

• FUNCTION: Tryby skanowania, Anamorphic De-squeeze, Overscan, H/V Delay, Check Field (Red/Green/Blue/Mono), Zoom oraz Freeze.
• WAVEFORM: Zaawansowane tryby: Waveform (Y/YCbCr/RGB), Vector, Histogram, False Color, Exposure, Peaking.
• AUDIO: Regulacja głośności, wyciszenie oraz miernik poziomu dźwięku.

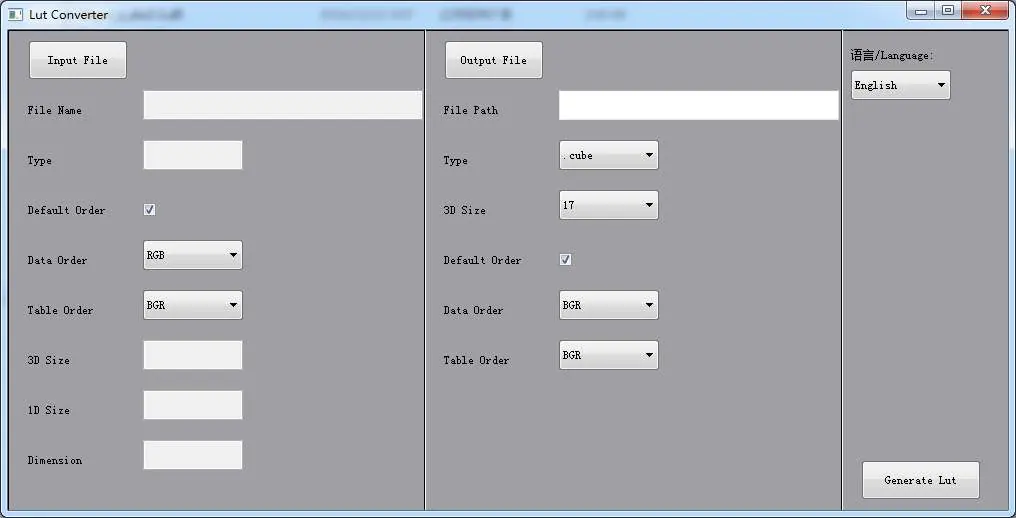

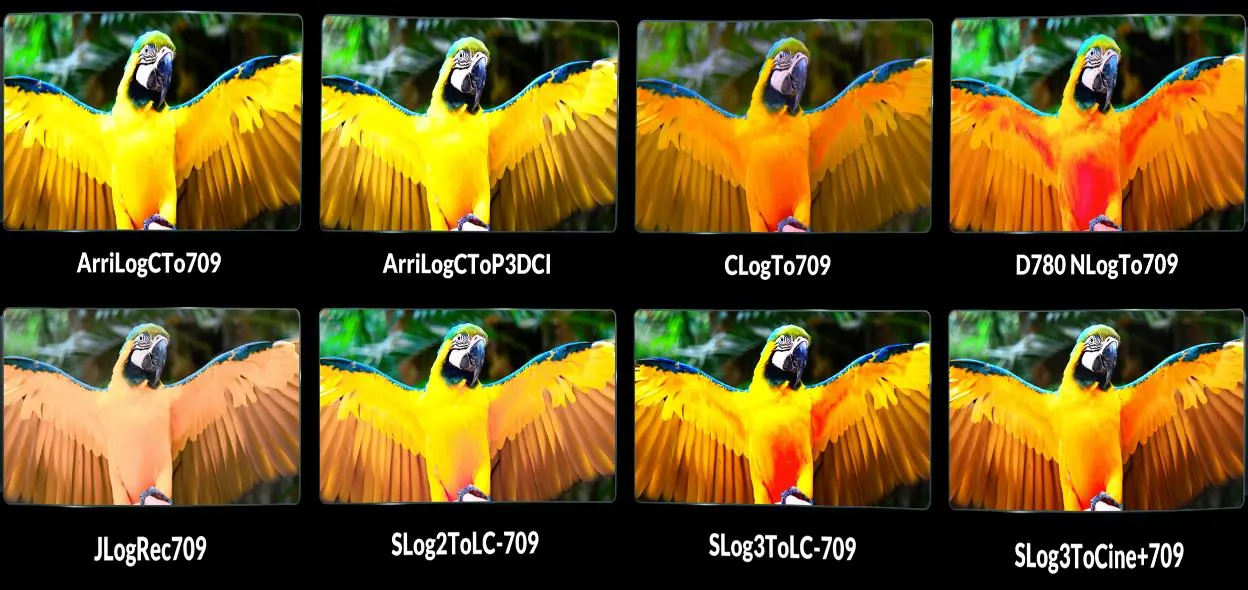

Ładowanie 3D LUT

Monitor obsługuje ładowanie własnych plików 3D LUT przez USB:

1. Plik musi mieć rozszerzenie .cube, format 17x17x17 lub 33x33x33, kolejność danych BGR.
2. Skopiuj plik na sformatowany w FAT32 dysk USB (do 16GB).
3. Podłącz USB do monitora.
4. Monitor automatycznie wykryje plik i zapyta o aktualizację.

Rozwiązywanie problemów

W przypadku problemów z obrazem (np. czarno-biały wyświetlacz), sprawdź ustawienia nasycenia kolorów. Jeśli brak obrazu, upewnij się, że kable SDI/HDMI są poprawnie podłączone i używasz standardowego zasilacza. W razie błędów w rozmiarze obrazu, użyj funkcji Overscan w menu FUNCTION.

Dane techniczne

Panel: 21.5", Rozdzielczość: 1920x1080, Jasność: 1000 cd/m², Kontrast: 1000:1, Zasilanie: DC 9-36V, Pobór mocy: 53W.
