Instrukcja obsługi symulatora CO2 Magmatic SIDEWINDER
Szybki przewodnik po instrukcji obsługi symulatora CO2 Magmatic SIDEWINDER. Dowiedz się, jak skonfigurować urządzenie, używać panelu dotykowego, zarządzać ustawieniami DMX, instalować moduły MagFly i MagRF oraz dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie Magmatic SIDEWINDER to zaawansowany symulator CO2 przeznaczony wyłącznie do użytku przez profesjonalnie przeszkolony personel. Przed przystąpieniem do pracy należy zapoznać się z instrukcją, w szczególności z zasadami bezpieczeństwa. Urządzenie emituje gorącą parę, dlatego należy zachować ostrożność jak przy używaniu żelazka lub czajnika elektrycznego.
Opis urządzenia

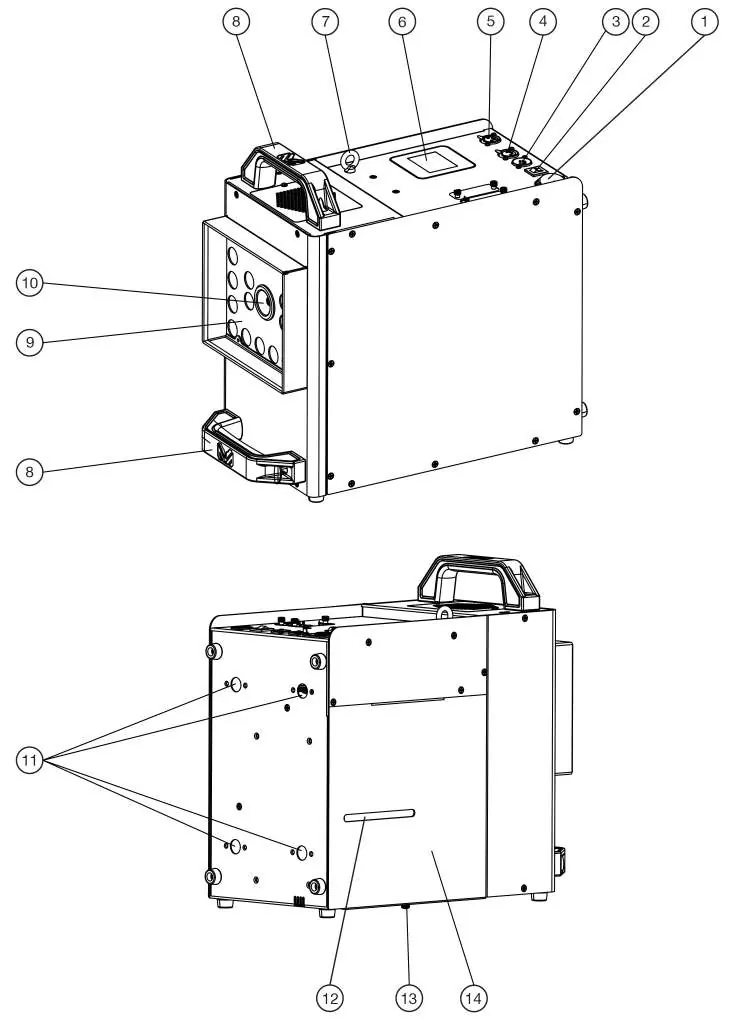

Urządzenie wyposażone jest w panel dotykowy, złącza DMX (In/Out), port zdalnego sterowania oraz sloty na opcjonalne moduły bezprzewodowe. Na obudowie znajdują się uchwyty transportowe, wskaźnik poziomu płynu oraz dysza wylotowa.
Pierwsze uruchomienie i obsługa
- Rozpakowanie: Usuń wszystkie materiały opakowaniowe, szczególnie z okolic dyszy wylotowej.
- Napełnianie płynem: Używaj wyłącznie płynu Magmatic Atmosity (SKU# AFF). Przed napełnieniem upewnij się, że urządzenie jest odłączone od zasilania.
- Uruchomienie: Po podłączeniu do zasilania i włączeniu, urządzenie wymaga około 9 minut na rozgrzanie przed rozpoczęciem emisji dymu.
- Uwaga: Maksymalny czas ciągłego wyrzutu dymu wynosi 8 sekund, nawet jeśli ustawienia timera są dłuższe.
Menu systemowe
Nawigacja odbywa się za pomocą ekranu dotykowego. Główne sekcje menu to:
- DMX SET: Konfiguracja adresu DMX i trybów kanałów (1-CH, 4-CH, 7-CH).
- PERSONALITY: Ustawienia wyświetlacza, modułów MagFly/MagRF, stanu po włączeniu i przywracanie ustawień fabrycznych.
- MANUAL: Ręczne sterowanie intensywnością i efektami LED.
- TIMER: Ustawianie interwałów i czasu trwania wyrzutu dymu.
- PRESET: Wybór efektów (OPT1-OPT4) i konfiguracja stylów LED.
- INFORMATION: Podgląd stanu urządzenia, wersji oprogramowania i połączeń.
Moduły bezprzewodowe

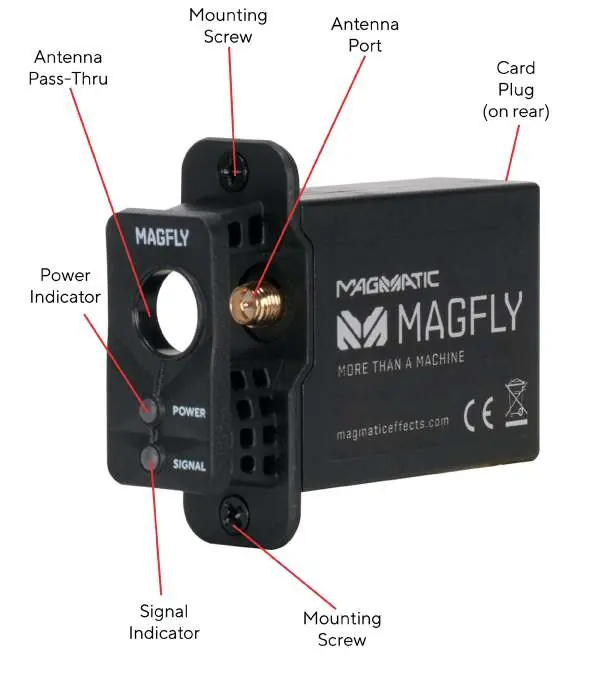

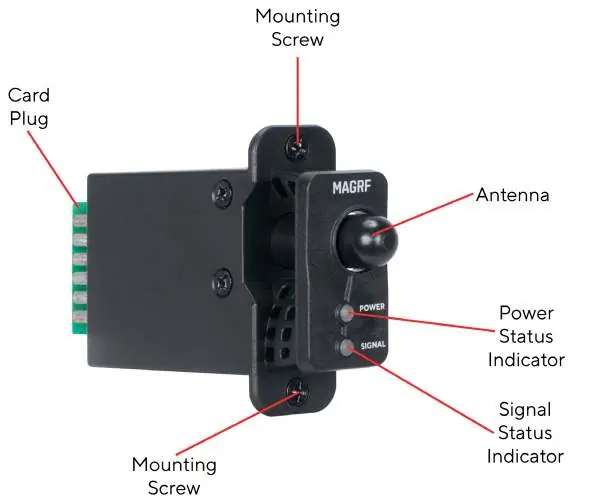

Urządzenie obsługuje opcjonalne moduły MagFly (bezprzewodowy DMX) oraz MagRF (zdalne sterowanie). Instalacja polega na włożeniu modułu w slot na tylnym panelu i przykręceniu go. Po instalacji należy skonfigurować moduł w menu Personality, włączając odpowiednią funkcję i parując urządzenie.
Konserwacja i rozwiązywanie problemów
W przypadku problemów z wydajnością (niski wyrzut, hałas pompy), należy natychmiast przerwać pracę i sprawdzić poziom płynu oraz zasilanie. Urządzenie należy przechowywać w chłodnym miejscu, przykryte, aby uniknąć kurzu. Zaleca się uruchamianie urządzenia przynajmniej raz na 3-4 miesiące. Nigdy nie używaj wody, octu ani innych płynów niż dedykowany płyn Magmatic Atmosity.
Dane techniczne
- Moc znamionowa: 1450W
- Pojemność zbiornika: 2.5L
- Zużycie płynu: 180ml/min
- Zasięg wyrzutu: ok. 7.6m (25 stóp)
- Zasilanie: 120V, 230V, 240V 50/60Hz
Praktyczna pomoc
Typowe problemy
Brak wyjścia dymu lub hałas pompy
Odłącz urządzenie, sprawdź poziom płynu, wyłącznik (breaker) i zasilanie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.
Urządzenie nie reaguje na sterowanie
Sprawdź ustawienia DMX lub stan połączenia modułów bezprzewodowych w menu Information.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że urządzenie jest odłączone od zasilania przed napełnieniem płynem.
- Używaj wyłącznie płynu Magmatic Atmosity (SKU# AFF).
- Zapewnij 100 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- Pozwól urządzeniu rozgrzać się przez co najmniej 9 minut po włączeniu.
Parametry w praktyce
- Moc znamionowa
- 1450W - pobór mocy urządzenia.
- Czas rozgrzewania
- 9 minut - czas potrzebny do osiągnięcia gotowości operacyjnej.
- Pojemność zbiornika
- 2.5L - maksymalna ilość płynu.
- Zużycie płynu
- 180ml/min - tempo zużycia płynu podczas pracy.
Ilustracje i schematy
- Panel tylny zawiera złącza zasilania, DMX In/Out, port zdalnego sterowania oraz sloty na moduły MagFly/MagRF.

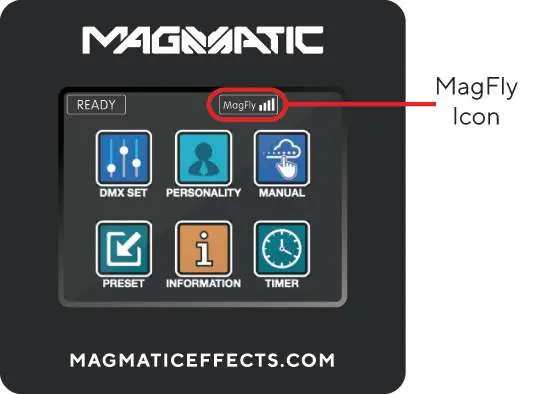

- Ekran dotykowy umożliwia dostęp do menu DMX, ustawień osobistych, trybu ręcznego, timera i presetów.
Zgodność modelu
- Wymaga płynu Magmatic Atmosity (SKU# AFF).
- Obsługuje protokół DMX-512 i RDM.
- Opcjonalne moduły: MagFLY (bezprzewodowy DMX) i MagRF (zdalne sterowanie).
