Instrukcja obsługi wytwornicy dymu ADJ Fog Fury Jett Pro
Szybki przewodnik po obsłudze, montażu i konfiguracji DMX wytwornicy dymu ADJ Fog Fury Jett Pro. Dowiedz się, jak bezpiecznie używać urządzenia, konfigurować tryby DMX i montować na kratownicy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
ADJ Fog Fury Jett Pro to profesjonalna wytwornica dymu. Przed użyciem należy pamiętać, że urządzenie emituje gorącą parę – nigdy nie kieruj dyszy w stronę ludzi ani odzieży. Urządzenie wymaga płynu do wytwornic na bazie wody. Nie używaj urządzenia bez płynu, ponieważ może to doprowadzić do uszkodzenia pompy.
Pierwsze uruchomienie
- Ustaw urządzenie na płaskiej, suchej powierzchni.
- Napełnij zbiornik płynem do wytwornic ADJ. Upewnij się, że rurka podająca jest zanurzona w płynie, a korek dokręcony.
- Podłącz odbiornik pilota do gniazda z tyłu urządzenia.
- Podłącz zasilanie. Czerwona dioda na odbiorniku oznacza nagrzewanie.
- Po około 9 minutach urządzenie osiągnie temperaturę roboczą, a dioda zmieni kolor na zielony.
Konfiguracja DMX

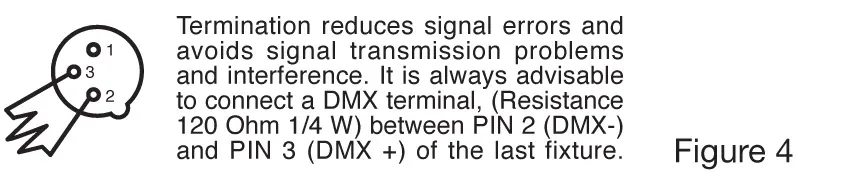

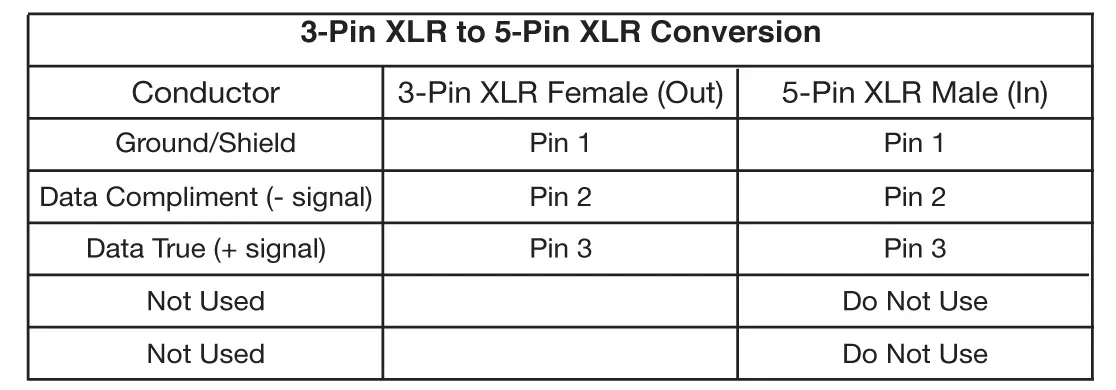

Urządzenie obsługuje protokół DMX-512 i oferuje 5 trybów kanałowych (1, 2, 3, 7, 9 kanałów). Adres DMX ustawia się za pomocą przycisków MENU, UP i DOWN na tylnym panelu. Do połączenia używaj standardowych kabli XLR 3-pinowych. W przypadku długich linii kablowych zaleca się stosowanie terminatora DMX (rezystor 110-120 Ohm) na ostatnim urządzeniu.
Obsługa bezprzewodowa
Urządzenie można sterować bezprzewodowo za pomocą ADJ WiFly TransCeiver. Ustaw antenę w pozycji pionowej lub poziomej. Użyj przełączników DIP na tylnym panelu, aby ustawić adres bezprzewodowy zgodny z nadajnikiem. Jeśli synchronizacja nie działa, wyłącz i włącz zasilanie.

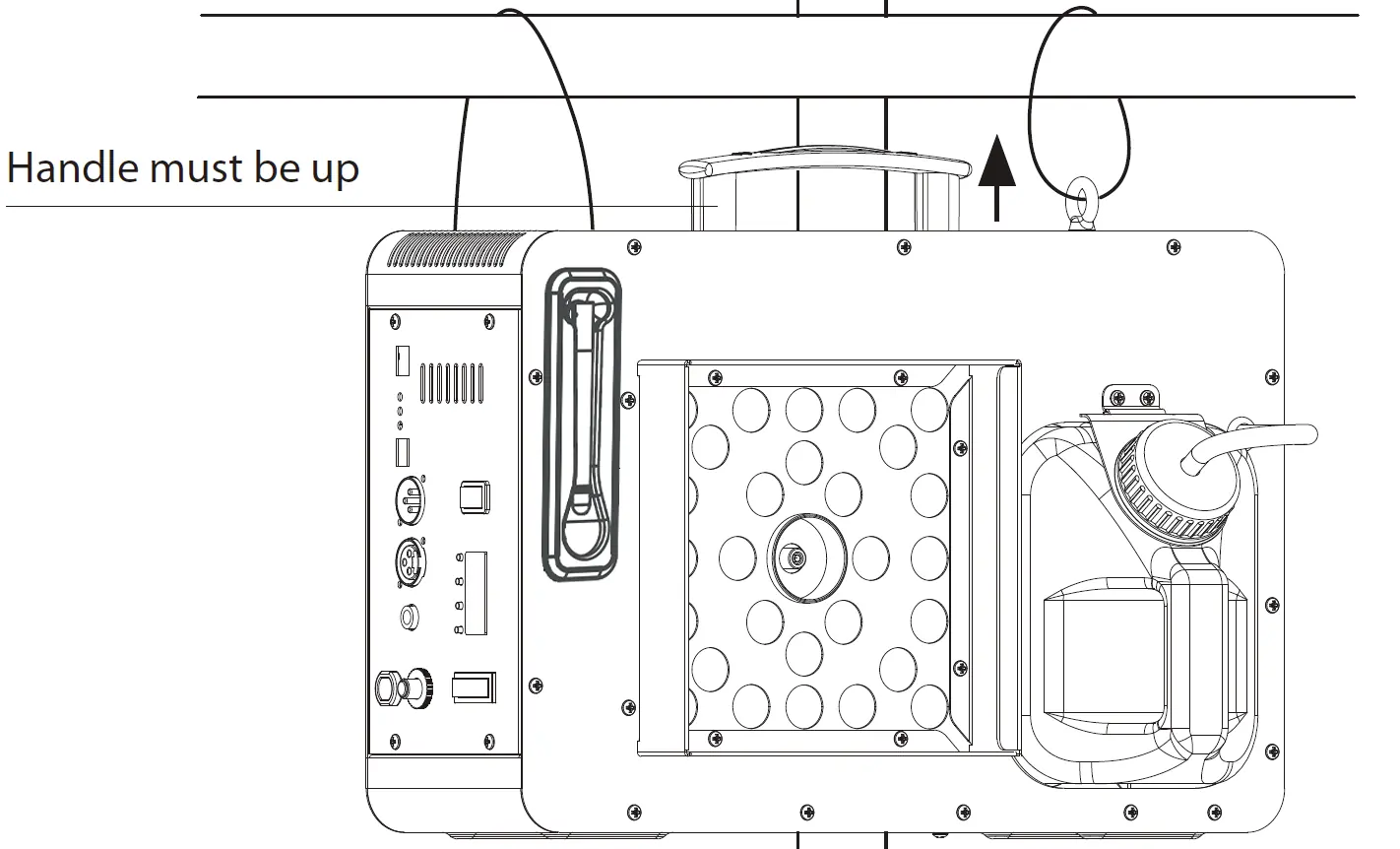

Montaż na kratownicy
Urządzenie można montować w trzech orientacjach. W przypadku montażu podwieszonego (do góry nogami), należy przełożyć zbiornik na dół urządzenia, aby pozostał w pozycji pionowej. Zawsze używaj linek zabezpieczających, przepuszczając je przez otwory zabezpieczające w obudowie. Uchwyt musi być skierowany do góry.
Konserwacja i przechowywanie
Przechowuj urządzenie w chłodnym miejscu, przykryte, aby uniknąć kurzu. W przypadku długich okresów nieużywania, uruchamiaj urządzenie przynajmniej raz na 3-4 miesiące. Używaj wyłącznie płynów na bazie wody; nie wlewaj wody, octu ani innych roztworów, gdyż trwale uszkodzą one urządzenie.
Rozwiązywanie problemów
W przypadku braku dymu lub hałasu pompy, natychmiast odłącz zasilanie. Sprawdź poziom płynu w zbiorniku, stan bezpiecznika zewnętrznego oraz połączenie pilota. Jeśli problem nie ustąpi, urządzenie może wymagać serwisu.
Informacje o producencie
ADJ Products, LLC
Praktyczna pomoc
Typowe problemy
Niska wydajność dymu lub brak dymu
Sprawdź poziom płynu, bezpiecznik zewnętrzny, połączenie pilota i zasilanie.
Pompa hałasuje
Wyłącz urządzenie, sprawdź poziom płynu. Nie używaj urządzenia bez płynu.
Przed użyciem
- Sprawdź, czy napięcie gniazdka jest zgodne z wymaganiami urządzenia.
- Napełnij zbiornik płynem do wytwornic na bazie wody (ADJ Fog Juice).
- Upewnij się, że rurka podająca jest głęboko w zbiorniku.
- Podłącz odbiornik pilota do gniazda z tyłu urządzenia.
- Odczekaj około 9 minut na rozgrzanie urządzenia.
Parametry w praktyce
- Czas rozgrzewania
- 9 minut
- Pojemność zbiornika
- 2.5 litra
- Zużycie płynu
- 150 ml/min
Ilustracje i schematy

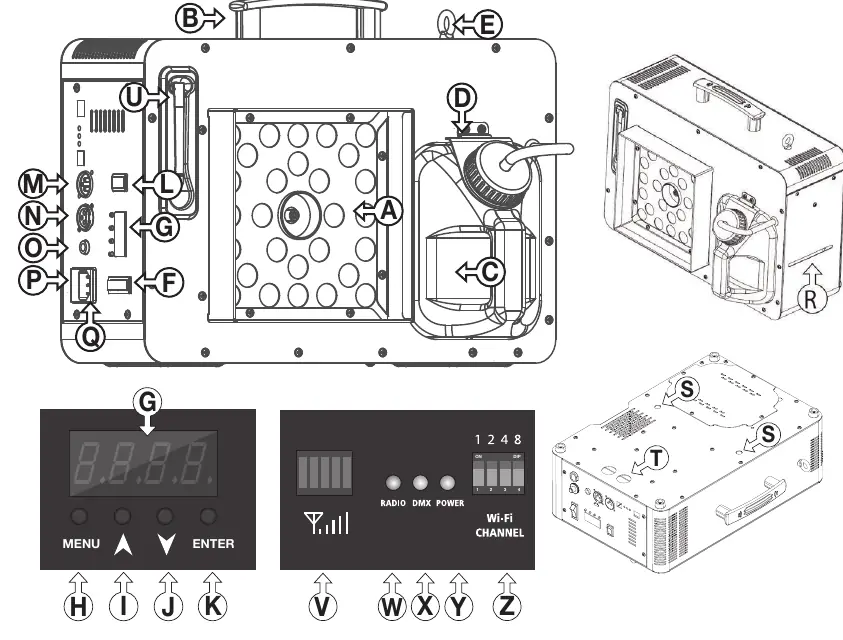

- Panel tylny: zawiera wyświetlacz LED, przyciski menu, gniazda DMX, wyłącznik zasilania i antenę.
- Montaż: urządzenie można montować na kratownicy, ale uchwyt musi być skierowany do góry.
Zgodność modelu
- Używaj wyłącznie płynów do wytwornic dymu na bazie wody.
- Nie używaj z dimmerami.
