Instrukcja obsługi reflektora LED ADJ 12PX HEX

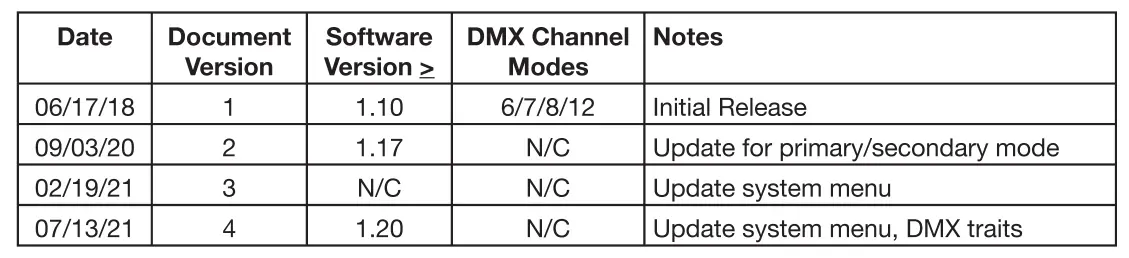

Najważniejsze informacje

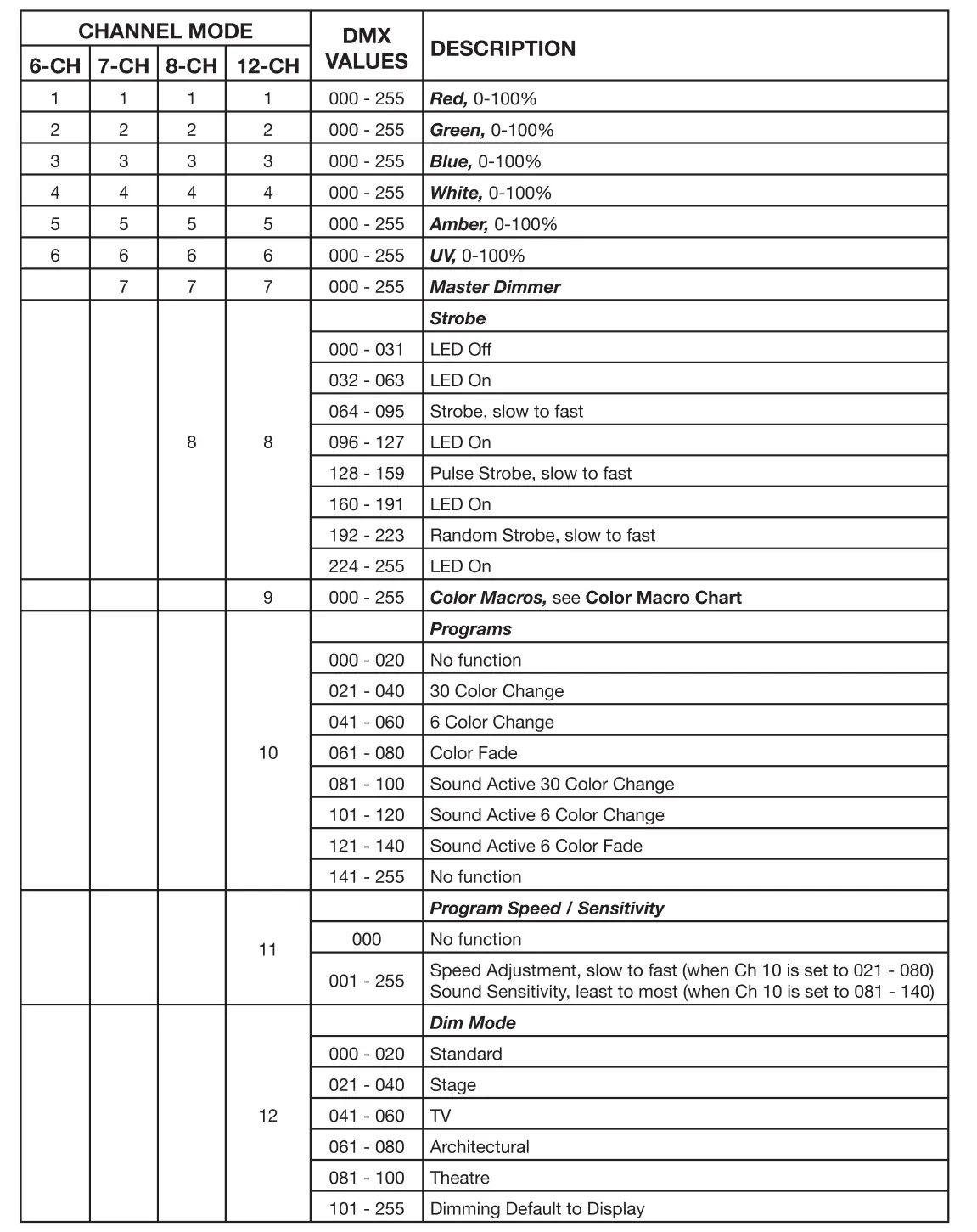

ADJ 12PX HEX to inteligentny reflektor LED typu PAR, oferujący pięć trybów pracy: Sound Active, Program, RGBWA + UV, Static Color oraz DMX. Urządzenie obsługuje cztery tryby kanałów DMX (6, 7, 8 i 12) i może być używane samodzielnie lub w konfiguracji Primary/Secondary. Przed użyciem należy sprawdzić zawartość opakowania i upewnić się, że urządzenie nie jest uszkodzone.

Opis urządzenia i panel sterowania

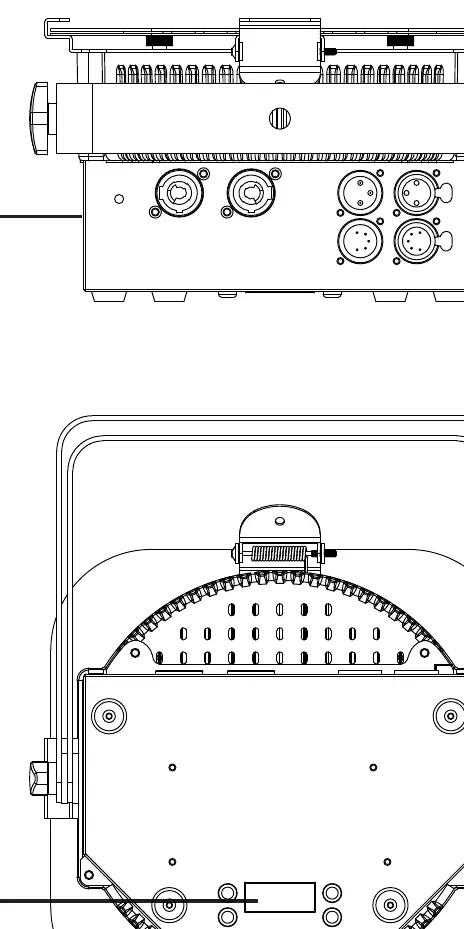

Urządzenie wyposażone jest w ekran LCD oraz przyciski sterujące: Mode, Up, Down i Enter. Panel sterowania blokuje się automatycznie po 30 sekundach bezczynności. Aby odblokować, należy przytrzymać przycisk Mode przez 3 sekundy.

Instalacja i montaż

Reflektor musi być zamontowany za pomocą zacisku montażowego (brak w zestawie) przymocowanego do wspornika. Zawsze należy używać linki zabezpieczającej, która wytrzyma 12-krotność wagi urządzenia. Instalacja powinna być wykonana przez profesjonalistę w miejscu niedostępnym dla osób postronnych. Należy zapewnić około 15 cm odstępu od ścian dla prawidłowej wentylacji.

Konfiguracja DMX

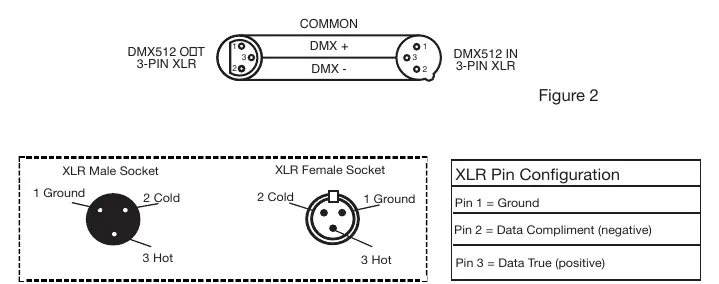

Urządzenie wykorzystuje protokół DMX-512. Do połączenia należy użyć standardowych kabli XLR 3-pin lub 5-pin. W przypadku długich tras kablowych zaleca się stosowanie terminatora DMX (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu. Adresowanie DMX ustawia się w menu urządzenia, wybierając odpowiedni kanał startowy.

Tryby pracy i menu systemowe

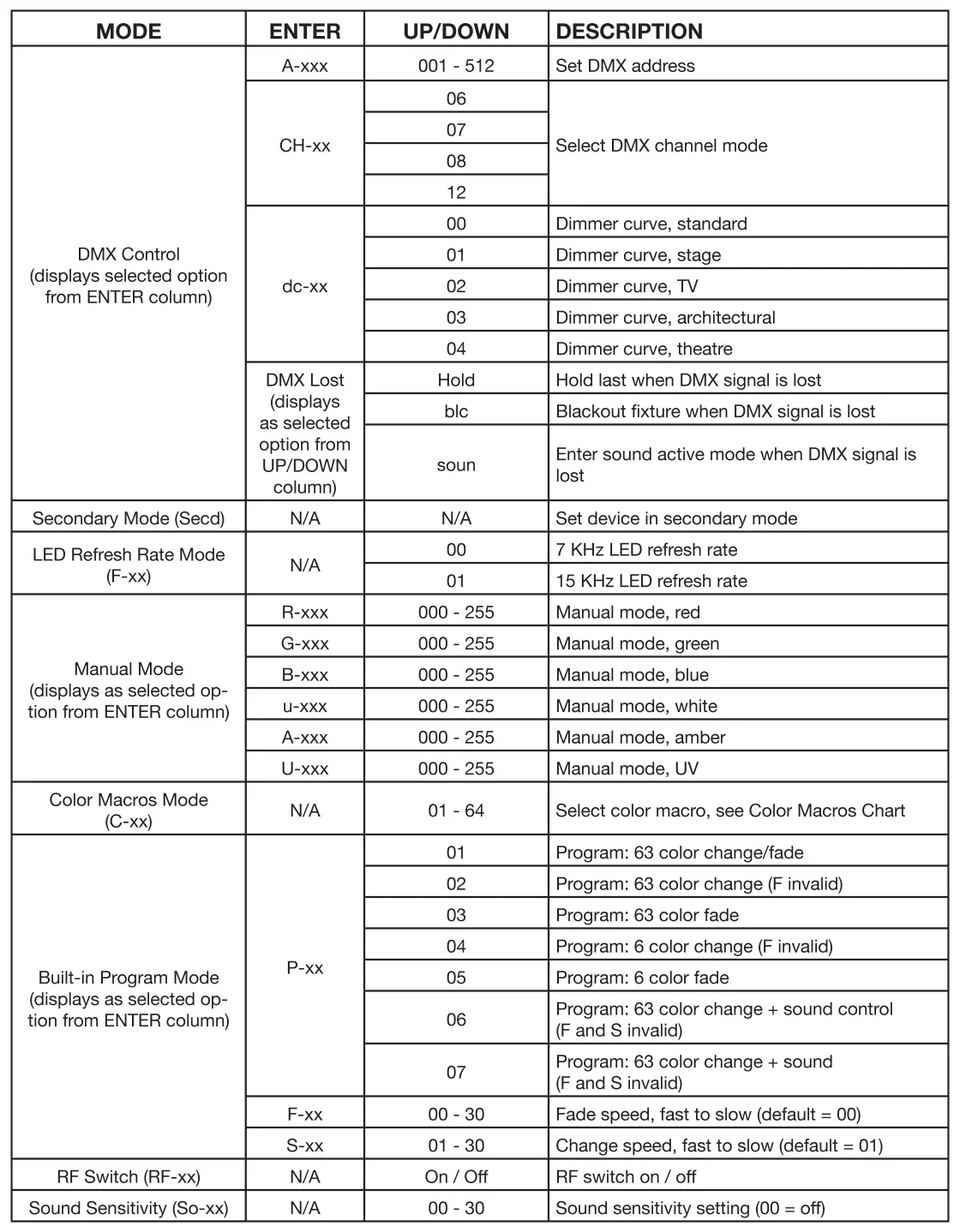

Menu systemowe pozwala na konfigurację:

• DMX Address: Ustawienie adresu startowego (001-512).
• DMX Channel Mode: Wybór trybu kanałów (6, 7, 8, 12).
• Dimmer Curve: Wybór krzywej ściemniania (Standard, Stage, TV, Architectural, Theatre).
• Manual Mode: Ręczne ustawianie intensywności kolorów (R, G, B, W, A, UV).
• Built-in Program Mode: Wybór wbudowanych programów (01-07) oraz regulacja prędkości.
• Sound Sensitivity: Regulacja czułości mikrofonu (00-30).

Konfiguracja Primary/Secondary

Możliwe jest łączenie wielu jednostek w łańcuch. Jedno urządzenie działa jako Primary (sterujące), a pozostałe jako Secondary (podrzędne). Należy połączyć urządzenia kablami XLR, a na jednostkach Secondary ustawić tryb "SECd" w menu.

Konserwacja i rozwiązywanie problemów

Soczewki optyczne należy czyścić co około 20 dni za pomocą płynu do szyb i miękkiej szmatki, w zależności od warunków pracy (dym, kurz). W przypadku problemów z DMX, sprawdź poprawność połączeń kablowych (pin 3 to "hot"). Jeśli urządzenie nie reaguje na dźwięk, upewnij się, że tryb Sound Active jest aktywny, a dźwięki otoczenia nie są zbyt ciche.
