Instrukcja obsługi skanera LED ADJ Inno Pocket Scan
Szybki przewodnik po instrukcji obsługi skanera LED ADJ Inno Pocket Scan. Dowiedz się, jak skonfigurować tryby pracy, podłączyć DMX, używać menu systemowego oraz przeprowadzić konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
ADJ Inno Pocket Scan to inteligentny skaner LED wyposażony w 6 kanałów DMX. Urządzenie oferuje trzy tryby pracy: Sound Active (reakcja na dźwięk), Show Mode (programy fabryczne) oraz sterowanie DMX. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest zamontowane w bezpiecznym i stabilnym miejscu, zapewniając odpowiednią wentylację (ok. 15 cm od ściany). Nigdy nie należy patrzeć bezpośrednio w źródło światła, aby uniknąć uszkodzenia wzroku.
Instalacja i podłączenie
Urządzenie posiada automatyczny przełącznik napięcia (100V-240V). W przypadku łączenia wielu urządzeń w linii DMX, należy użyć kabli XLR 110 Ohm. Przy długich trasach kablowych zaleca się stosowanie terminatora DMX na ostatnim urządzeniu w łańcuchu, aby uniknąć błędów transmisji sygnału. Możliwe jest łączenie zasilania (daisy chain) do 19 urządzeń przy 120V lub 35 urządzeń przy 240V.
Menu systemowe
Nawigacja po menu odbywa się za pomocą przycisków MENU, ENTER, UP i DOWN. Główne funkcje obejmują:
- ADDR: Ustawianie adresu DMX.
- SCND: Konfiguracja trybu Primary/Secondary.
- SHND: Wybór programów pokazowych (0-12).
- SOUN: Aktywacja trybu Sound Active.
- SENS: Regulacja czułości mikrofonu (0-100).

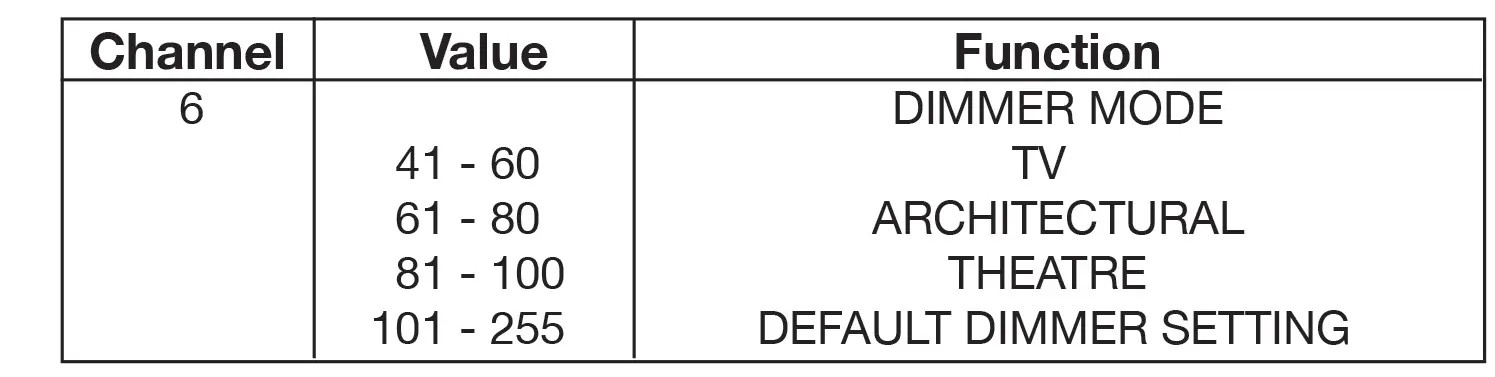

- DIND: Wybór krzywej ściemniania (dimmer curve).
- BLND: Tryb Blackout.
- PAN/TILT: Inwersja ruchu pan/tilt.
- TEST: Uruchomienie programu testowego.
- RSET: Resetowanie urządzenia.
Obsługa i tryby pracy
Urządzenie może pracować samodzielnie lub w konfiguracji Primary/Secondary. W trybie Primary/Secondary jedno urządzenie pełni rolę nadrzędną, a pozostałe reagują na jego programy. Sterowanie DMX pozwala na pełną kontrolę nad ruchem, kolorami, stroboskopem i ściemnianiem. Opcjonalnie dostępny jest pilot UC IR do zdalnego sterowania funkcjami (wymaga ustawienia urządzenia w trybie Primary).
Konserwacja i czyszczenie
Ze względu na osadzanie się kurzu i pozostałości dymu, należy okresowo czyścić soczewki optyczne i lustro. W przypadku intensywnego użytkowania w klubach zaleca się czyszczenie co miesiąc. Do czyszczenia obudowy i optyki należy używać miękkiej szmatki i płynu do szyb. Wymiana bezpiecznika znajduje się na tylnym panelu urządzenia obok gniazda zasilania.
Rozwiązywanie problemów
W przypadku braku światła należy sprawdzić, czy zewnętrzny bezpiecznik nie jest przepalony oraz czy uchwyt bezpiecznika jest poprawnie osadzony. Jeśli urządzenie nie reaguje na dźwięk, należy upewnić się, że dźwięki są wystarczająco głośne i zawierają niskie częstotliwości (bas), które aktywują mikrofon.
Dane techniczne
Urządzenie wykorzystuje 1 diodę LED o mocy 12W. Pobór mocy wynosi 33W. Kąt świecenia to 14 stopni. Waga urządzenia to ok. 2,4 kg.
Informacje o producencie
ADJ Products, LLC
Praktyczna pomoc
Typowe problemy
Brak światła
Sprawdź, czy zewnętrzny bezpiecznik nie jest przepalony i czy uchwyt bezpiecznika jest poprawnie osadzony.
Brak reakcji na dźwięk
Upewnij się, że dźwięk zawiera niskie częstotliwości (bas). Zbyt ciche lub wysokie dźwięki mogą nie aktywować mikrofonu.
Przed użyciem
- Sprawdź karton transportowy pod kątem uszkodzeń.
- Upewnij się, że wszystkie niezbędne elementy są w zestawie.
- Zamontuj urządzenie w bezpiecznym i stabilnym miejscu.
- Zapewnij co najmniej 15 cm odstępu od ścian dla wentylacji.
- W przypadku długich tras kablowych DMX, użyj terminatora na ostatnim urządzeniu.
Parametry w praktyce

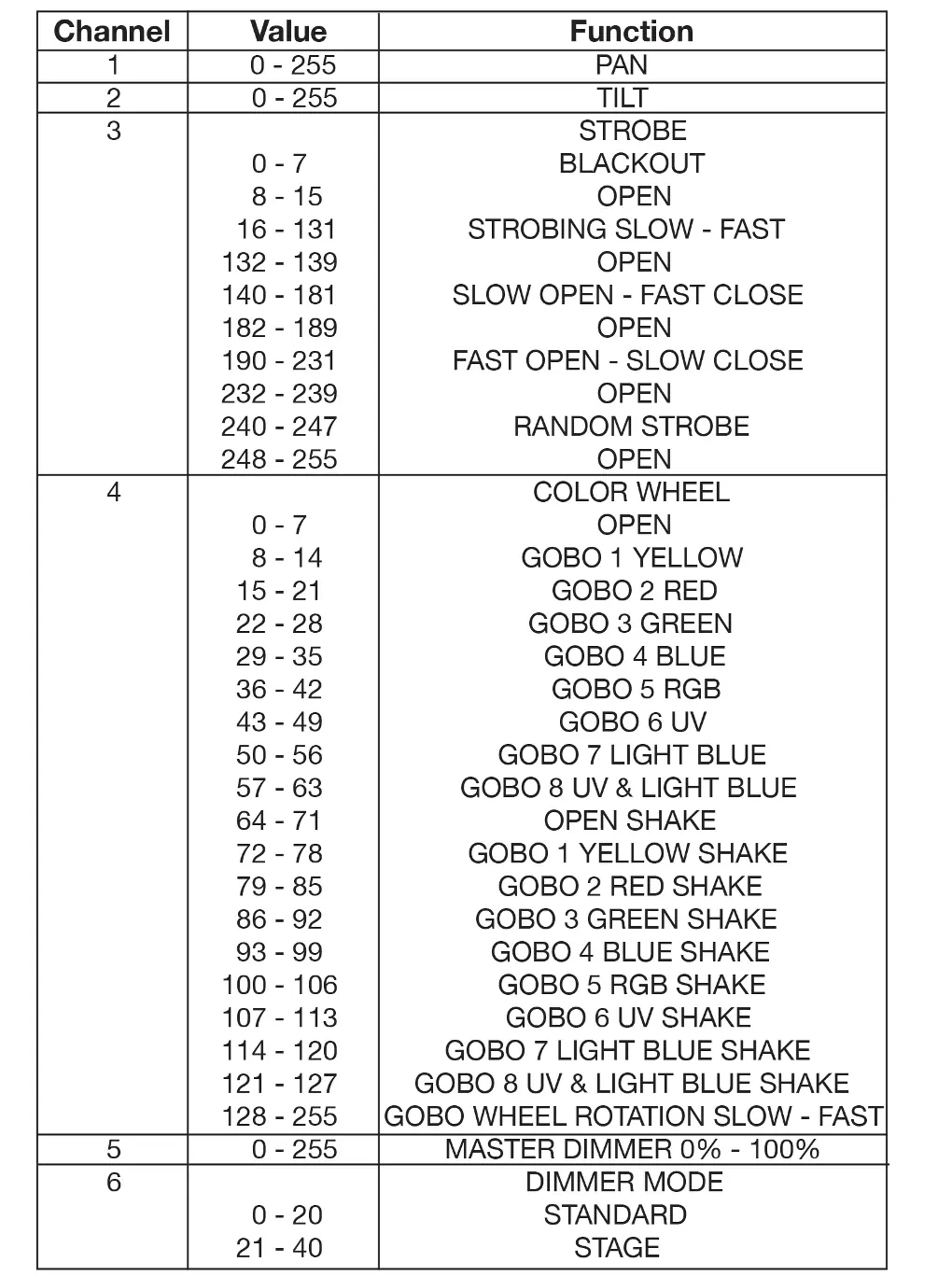

- 6 kanałów DMX
- Liczba kanałów wymaganych do pełnego sterowania urządzeniem przez kontroler DMX.
- Kąt świecenia 14 stopni
- Szerokość wiązki światła emitowanej przez urządzenie.
Ilustracje i schematy

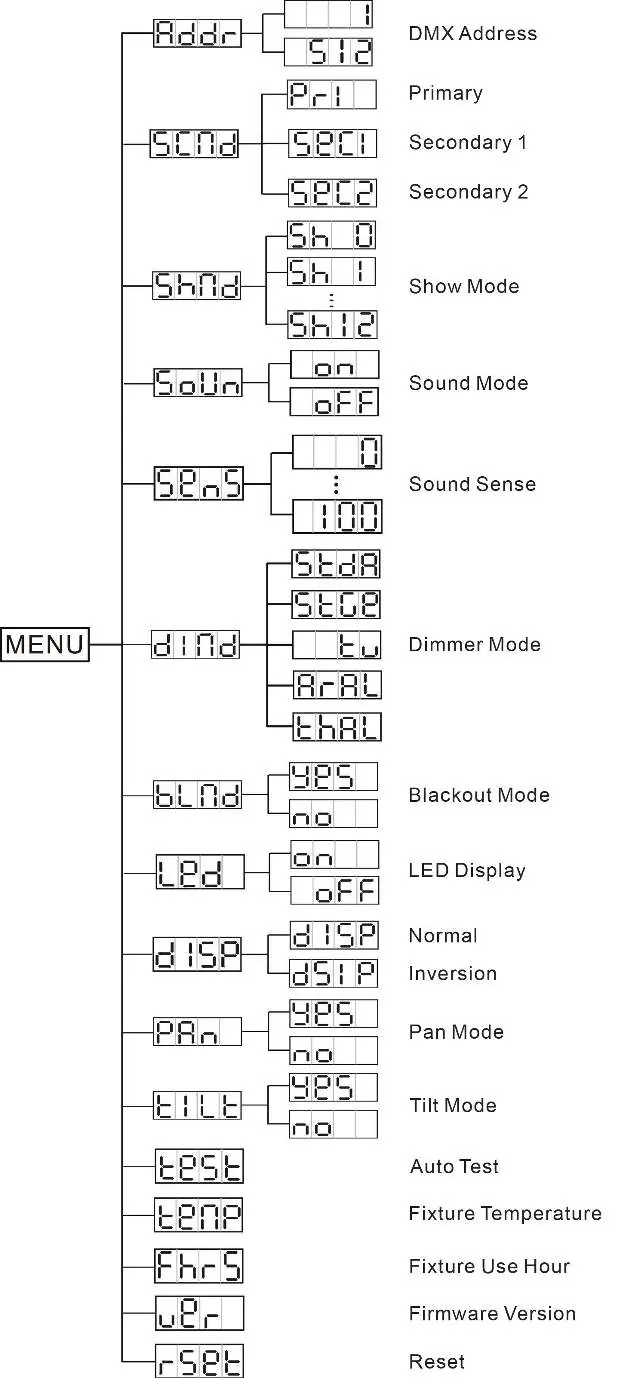

- Schemat menu systemowego pokazuje strukturę ustawień (ADDR, SCND, SHND, itp.).

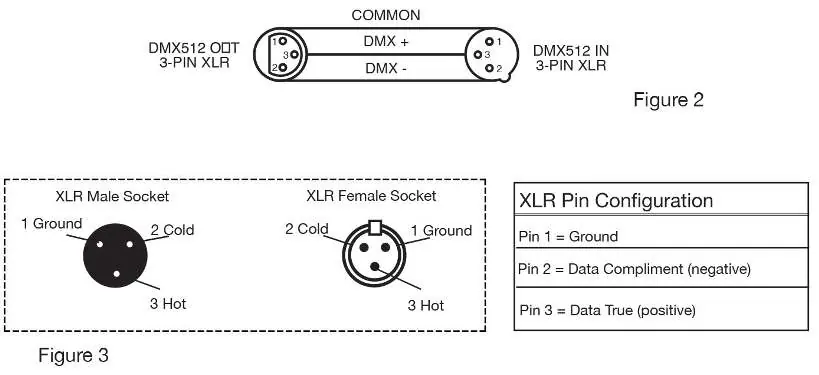

- Schemat połączeń DMX wyjaśnia pinout złącza XLR (Pin 1: Masa, Pin 2: Dane-, Pin 3: Dane+).

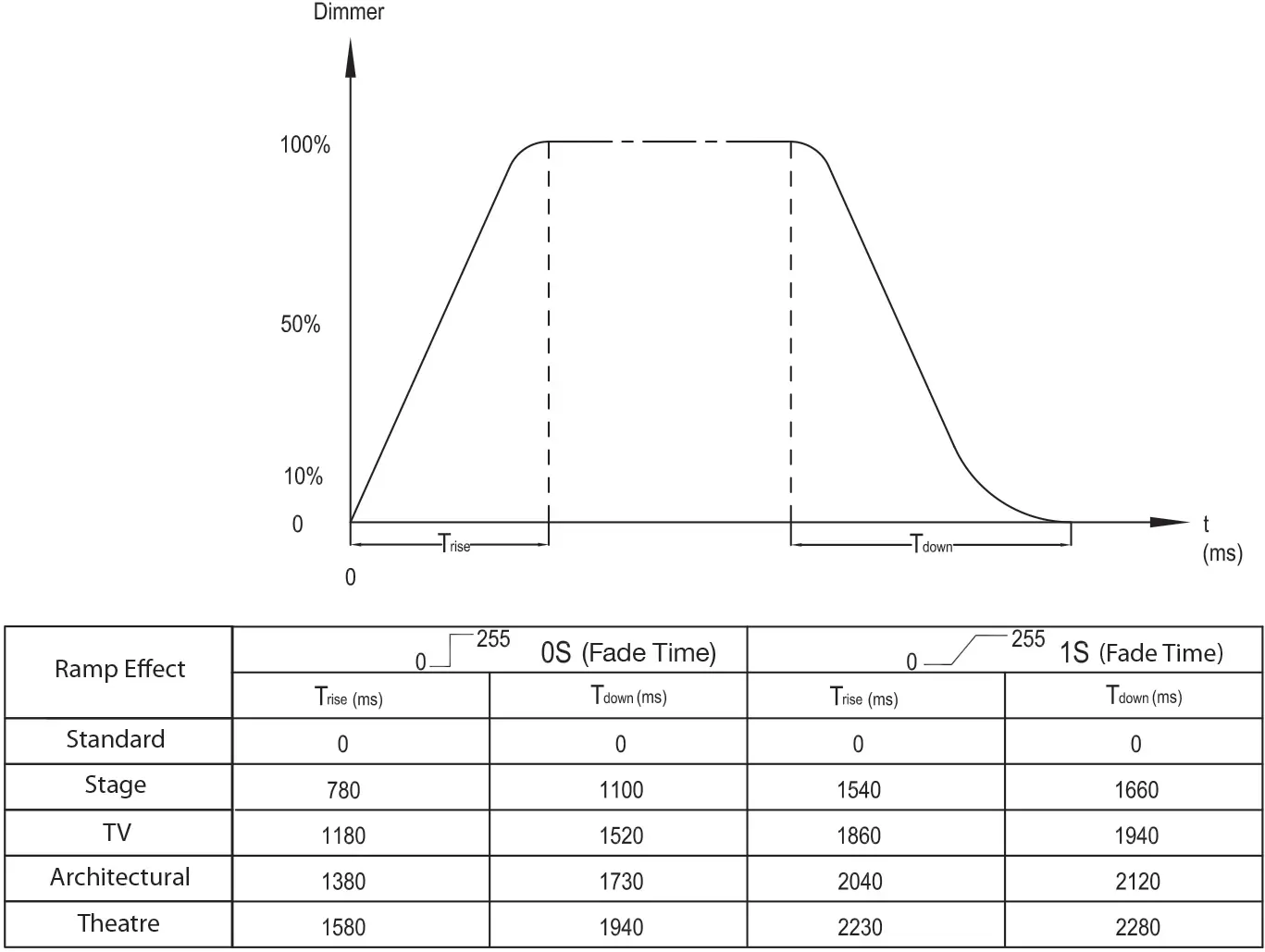

- Wykres krzywej ściemniania (Dimmer Curve) przedstawia czasy narastania i opadania dla różnych trybów (Standard, Stage, TV, itp.).
Zgodność modelu
- Urządzenie jest kompatybilne z pilotem UC IR (sprzedawanym oddzielnie).
- Wymaga kontrolera DMX-512 do zaawansowanego sterowania.
- Możliwość łączenia zasilania (daisy chain) z innymi urządzeniami tego samego typu.
