Instrukcja obsługi lasera Laserworld BeamBar Series MK3

Szybki przewodnik po obsłudze lasera Laserworld BeamBar Series MK3. Dowiedz się, jak bezpiecznie zainstalować urządzenie, skonfigurować tryby pracy (DMX, Master-Slave, Sound-to-Light) oraz zrozumieć parametry techniczne i ostrzeżenia...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni lasera Strona 2 Etykieta bezpieczeństwa Strona 2 Panel tylny lasera Strona 3

Najważniejsze informacje z instrukcji

Laserworld BeamBar Series MK3 to profesjonalny laser pokazowy klasy 3B przeznaczony do użytku komercyjnego wewnątrz pomieszczeń. Przed uruchomieniem należy bezwzględnie zapoznać się z instrukcją, aby uniknąć uszkodzenia wzroku oraz urządzenia. Urządzenie wymaga podłączenia wtyczki interlock oraz użycia kluczyka bezpieczeństwa do pracy.

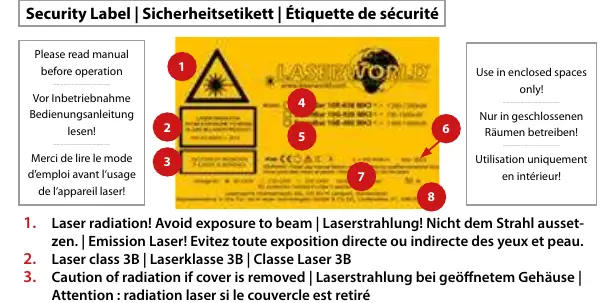

Etykieta bezpieczeństwa
Etykieta bezpieczeństwa

Opis urządzenia

Urządzenie posiada panel przedni z diodami emisji, otworem lasera oraz śrubami regulacyjnymi. Na panelu tylnym znajdują się złącza zasilania (Power In/Out), złącza DMX (In/Out), złącze interlock, mikrofon, wyświetlacz ustawień oraz wyłącznik kluczykowy.

Panel przedni lasera
Panel przedni lasera

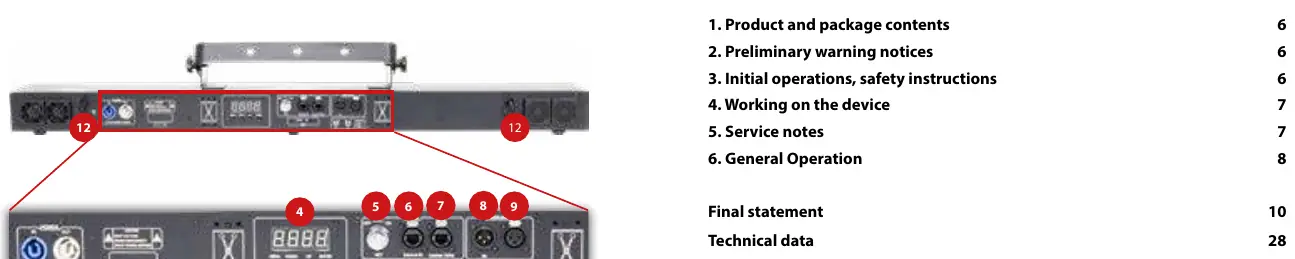

Panel tylny lasera
Panel tylny lasera

Instalacja i bezpieczeństwo

  • Montaż: Urządzenie należy montować w odległości co najmniej 15 cm od ścian i obiektów. W przypadku montażu na ścianie lub suficie wymagane jest użycie linki zabezpieczającej o wytrzymałości 10-krotnie przewyższającej wagę urządzenia.
  • Wentylacja: Otwory wentylacyjne nie mogą być zasłonięte. Należy unikać kierowania na laser strumienia światła z innych reflektorów (np. ruchomych głowic), co może prowadzić do przegrzania.
  • Interlock: Wymagane jest podłączenie wtyczki interlock lub wyłącznika awaryjnego.
  • Zasilanie: Upewnij się, że napięcie jest zgodne z danymi na urządzeniu. Nie używaj ściemniaczy ani sterowanych elektronicznie gniazdek.

Obsługa i tryby pracy

Urządzenie obsługuje się za pomocą czterech przycisków przy wyświetlaczu: Menu, Enter, Up, Down.

Tryb Sound-to-Light / Auto

Wybierz opcję "ShΠd" w menu. Standardowo ustawiony jest tryb "SoUn" (reakcja na dźwięk). W tym samym menu można wybrać tryb "Auto" dla losowego odtwarzania wzorów. Czułość mikrofonu można regulować w menu "SEnS" (zakres 1-100, domyślnie 50).

Tryb Master-Slave

Pozwala na synchronizację wielu laserów. Połącz urządzenia kablem DMX (DMX Out z Master do DMX In w Slave). W menu "SLΠd" ustaw laser Master na "ΠASt", a lasery Slave na "SLAu". Na urządzeniach Slave należy dodatkowo ustawić tryb DMX ("Addr") na adres A001.

Tryb DMX 512

Wybierz "Addr" w menu, aby ustawić adres DMX. Urządzenie wykorzystuje 13 kanałów DMX do sterowania programami, prędkością i jasnością poszczególnych wyjść laserowych.

Konserwacja

  • Regularnie czyść okno wyjściowe lasera za pomocą delikatnego środka do czyszczenia szyb.
  • Utrzymuj wentylatory i radiatory w czystości, usuwając kurz.
  • Nie włączaj urządzenia natychmiast po ekspozycji na duże zmiany temperatury (ryzyko kondensacji).

Praktyczna pomoc

Typowe problemy

Laser nie emituje światła

Sprawdź, czy kluczyk jest włożony i przekręcony na ON, czy wtyczka interlock jest podłączona oraz czy urządzenie jest włączone.

Urządzenie się przegrzewa

Sprawdź, czy otwory wentylacyjne nie są zasłonięte, czy wentylatory są czyste oraz czy na laser nie świecą inne reflektory.

Brak reakcji na dźwięk

Sprawdź ustawienie czułości mikrofonu w menu SEnS (domyślnie 50) oraz czy wybrano tryb SoUn.

Przed użyciem

  • Sprawdź, czy urządzenie nie posiada widocznych uszkodzeń obudowy lub kabli.
  • Upewnij się, że napięcie zasilania jest zgodne z wymaganiami.
  • Podłącz wtyczkę interlock.
  • Włóż kluczyk do wyłącznika i przekręć na ON.
  • Upewnij się, że laser nie jest skierowany na ludzi lub łatwopalne obiekty.

Parametry w praktyce

Klasa lasera 3B
Wymaga zachowania szczególnych środków ostrożności; bezpośrednie patrzenie w wiązkę grozi uszkodzeniem wzroku.
13 kanałów DMX
Liczba kanałów potrzebna do pełnego sterowania urządzeniem przez kontroler DMX.
Pobór mocy 50W
Maksymalne zapotrzebowanie na energię elektryczną.

Ilustracje i schematy

  • Panel przedni: Zawiera diodę emisji (A), otwór lasera (B) oraz śruby regulacyjne (C).
  • Panel tylny: Zawiera złącza zasilania, DMX, interlock, mikrofon oraz wyłącznik kluczykowy.

Zgodność modelu

  • Tryb Master-Slave działa tylko z laserami tej samej serii i generacji.
  • Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
