Instrukcja obsługi głowicy ruchomej Chauvet DJ Intimidator Spot 360
Szybki przewodnik po instrukcji Chauvet DJ Intimidator Spot 360. Dowiedz się jak zamontować urządzenie, skonfigurować DMX, wymienić bezpiecznik i obsługiwać panel sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi (Quick Reference Guide) dla urządzenia Chauvet DJ Intimidator Spot 360. Zawiera kluczowe informacje dotyczące bezpieczeństwa, montażu, zasilania oraz konfiguracji DMX. Pełna instrukcja użytkownika jest dostępna na stronie www.chauvetdj.com.
Bezpieczeństwo
- Urządzenie należy podłączać wyłącznie do uziemionego i zabezpieczonego obwodu elektrycznego.
- Przed czyszczeniem lub wymianą bezpiecznika należy odłączyć zasilanie.
- Nie należy patrzeć bezpośrednio w źródło światła, gdy urządzenie jest włączone.
- Podczas montażu podwieszanego zawsze należy używać linki zabezpieczającej.
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń (IP20).
- Należy zapewnić odpowiednią wentylację, zachowując co najmniej 50 cm odstępu od sąsiednich powierzchni.
- Maksymalna temperatura otoczenia wynosi 40°C.
Montaż
Urządzenie można montować na podłożu lub podwieszać. W przypadku montażu podwieszanego należy użyć odpowiedniego uchwytu (hanging bracket) oraz linki zabezpieczającej. Urządzenie posiada cztery nóżki do montażu na podłodze.
Zasilanie i bezpiecznik
Urządzenie posiada zasilacz z automatycznym wykrywaniem napięcia (100–240 VAC, 50/60 Hz). W przypadku konieczności wymiany bezpiecznika:
- Odłącz urządzenie od zasilania.
- Używając płaskiego śrubokręta, odkręć uchwyt bezpiecznika i wyciągnij go.
- Wyjmij przepalony bezpiecznik i wymień go na nowy o identycznym typie i parametrach.
- Włóż uchwyt bezpiecznika z powrotem i podłącz zasilanie.

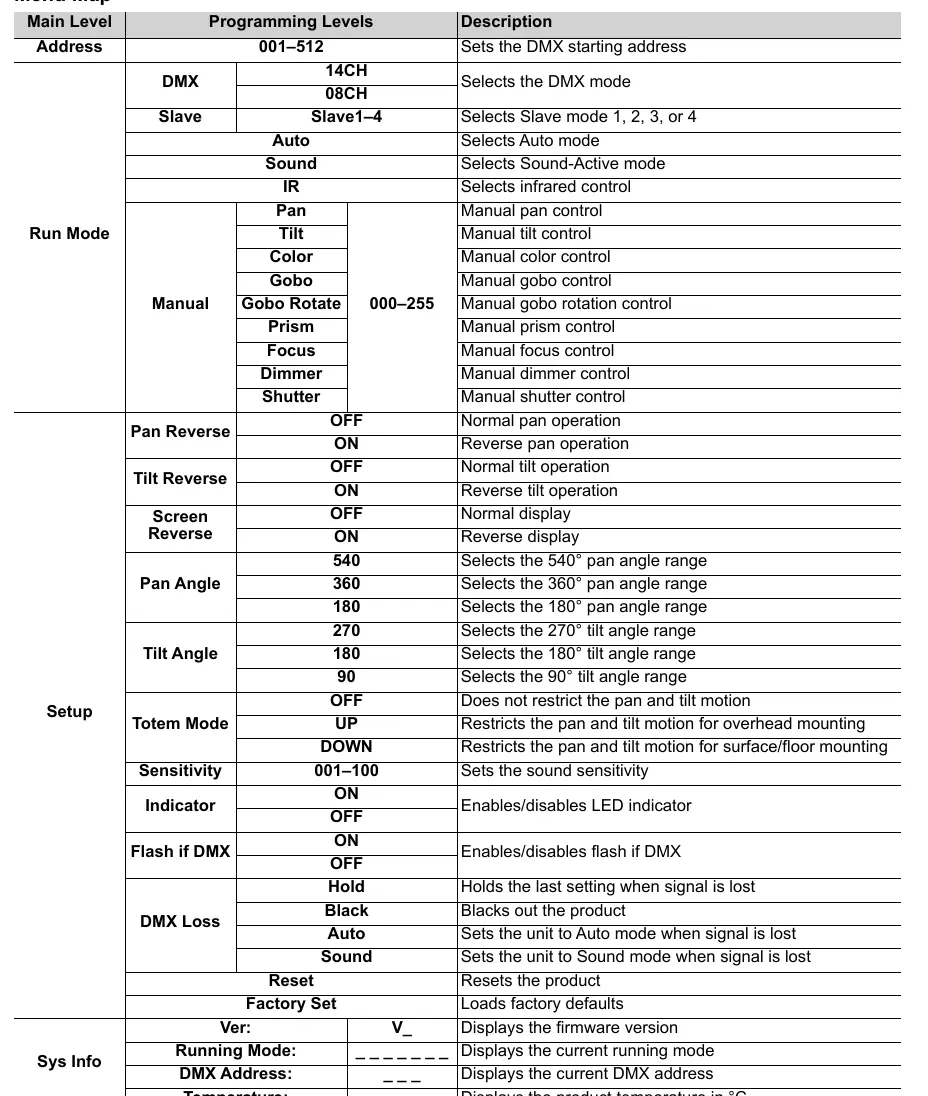

Panel sterowania
Obsługa urządzenia odbywa się za pomocą czterech przycisków:
- MENU: Wyjście z bieżącego menu lub funkcji.
- UP: Nawigacja w górę po liście menu, zwiększanie wartości numerycznej.
- DOWN: Nawigacja w dół po liście menu, zmniejszanie wartości numerycznej.
- ENTER: Aktywacja wybranego menu lub zatwierdzenie wybranej wartości.
Konfiguracja DMX
Urządzenie może pracować z kontrolerem DMX. Dostępne są tryby 14-kanałowy (14CH) oraz 8-kanałowy (08CH). Zalecany maksymalny adres startowy DMX to 499, aby zapewnić dostęp do wszystkich kanałów.
Tryby pracy
Urządzenie obsługuje tryby: DMX, Slave, Auto, Sound-Active oraz sterowanie na podczerwień (IR) za pomocą pilota CHAUVET IRC-6.
Oficjalne zasoby z instrukcji
Informacje o producencie
Chauvet DJ
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź bezpiecznik i wymień go w razie potrzeby na identyczny typ.
Brak reakcji na sygnał DMX
Sprawdź adres startowy DMX oraz poprawność połączenia kablowego. Upewnij się, że urządzenie jest w trybie DMX.
Urządzenie przegrzewa się
Upewnij się, że otwory wentylacyjne nie są zablokowane i zachowano min. 50 cm odstępu od powierzchni.
Przed użyciem
- Rozpakuj urządzenie i sprawdź, czy nie jest uszkodzone.
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami urządzenia.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Przygotuj linkę zabezpieczającą w przypadku montażu podwieszanego.
- Zaplanuj miejsce montażu z odpowiednią wentylacją.
Ilustracje i schematy

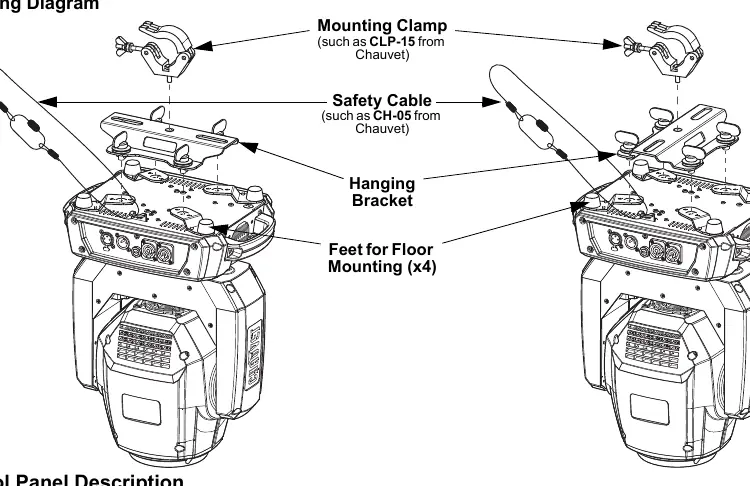

- Schemat montażu pokazuje sposób mocowania uchwytu (hanging bracket), linki zabezpieczającej oraz zacisku (clamp).
- Wskazano lokalizację nóżek do montażu na podłodze.
Zgodność modelu
- Kompatybilne z pilotem CHAUVET IRC-6.
- Nie podłączać do ściemniaczy (dimmer) ani reostatów.
