Instrukcja obsługi skanera LED Chauvet DJ Intimidator Scan 360
Szybki przewodnik po instrukcji Chauvet DJ Intimidator Scan 360. Zawiera kluczowe informacje dotyczące montażu, konfiguracji DMX, wymiany bezpiecznika, obsługi panelu sterowania oraz wartości DMX.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Chauvet DJ Intimidator Scan 360 to profesjonalny skaner LED przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (klasa ochrony IP20). Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa: urządzenie musi być podłączone do uziemionego obwodu, nie wolno go podłączać do ściemniaczy ani reostatów, a podczas pracy należy zachować co najmniej 50 cm odstępu od sąsiednich powierzchni w celu zapewnienia odpowiedniej wentylacji.
Montaż
Urządzenie można montować w pozycji podwieszonej. W takim przypadku należy zawsze używać linki zabezpieczającej. Upewnij się, że otwory wentylacyjne nie są zablokowane. Schemat montażu znajduje się w sekcji montażowej instrukcji, wskazując na użycie uchwytu montażowego oraz linki zabezpieczającej.
Zasilanie i wymiana bezpiecznika
Urządzenie posiada zasilacz o automatycznym wykrywaniu napięcia (100-240 VAC, 50/60 Hz). W przypadku konieczności wymiany bezpiecznika: odłącz urządzenie od zasilania, użyj płaskiego śrubokręta, aby podważyć gniazdo bezpiecznika, wyjmij przepalony bezpiecznik i wymień go na nowy o identycznym typie i parametrach.
Obsługa DMX
Urządzenie może pracować z kontrolerem DMX. Instrukcja zawiera szczegółowe tabele wartości DMX dla trybów 8-kanałowego i 12-kanałowego. Zalecany maksymalny adres startowy DMX dla pełnego dostępu do kanałów to 501. Urządzenie obsługuje również tryb Master/Slave oraz zdalne sterowanie za pomocą pilota CHAUVET IRC-6.
Panel sterowania

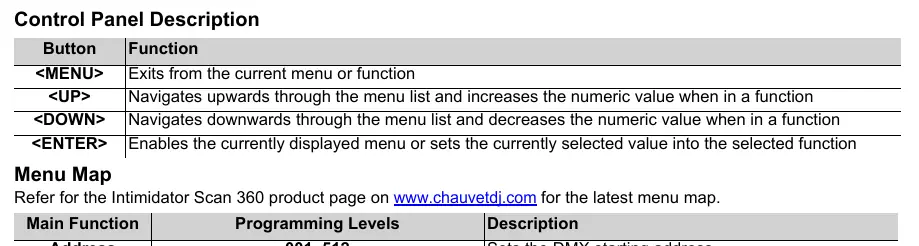

Panel sterowania umożliwia nawigację po menu za pomocą przycisków MENU, UP, DOWN, ENTER. Główne funkcje obejmują ustawianie adresu DMX, wybór trybu pracy (DMX, Slave, Auto, Sound, IR) oraz zaawansowane ustawienia konfiguracyjne (Setup), takie jak odwracanie panoramy (Pan Reverse), pochylenia (Tilt Reverse) czy zachowanie urządzenia w przypadku utraty sygnału DMX (Signal Loss).
Konserwacja
Aby wydłużyć żywotność urządzenia, podczas długich okresów nieużywania należy całkowicie odłączyć je od zasilania.
Informacje o producencie
Chauvet DJ
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź bezpiecznik i wymień go na identyczny typ, jeśli jest przepalony. Upewnij się, że kabel zasilający jest poprawnie podłączony.
Utrata sygnału DMX
Sprawdź ustawienia w menu 'Signal Loss'. Możesz skonfigurować urządzenie, aby w przypadku utraty sygnału przeszło w tryb Blackout, Hold, Auto lub Sound.
Przegrzewanie się urządzenia
Upewnij się, że otwory wentylacyjne nie są zablokowane i zachowano min. 50 cm odstępu od powierzchni.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami (100-240V).
- Upewnij się, że urządzenie jest zamontowane w dobrze wentylowanym miejscu.
- Przy montażu podwieszanym użyj linki zabezpieczającej.
- Sprawdź, czy kabel zasilający nie jest uszkodzony.
- Upewnij się, że urządzenie nie jest podłączone do ściemniacza.
Parametry w praktyce
- DMX 8Ch / 12Ch
- Dwa tryby pracy sterowania DMX różniące się liczbą dostępnych kanałów.
Ilustracje i schematy

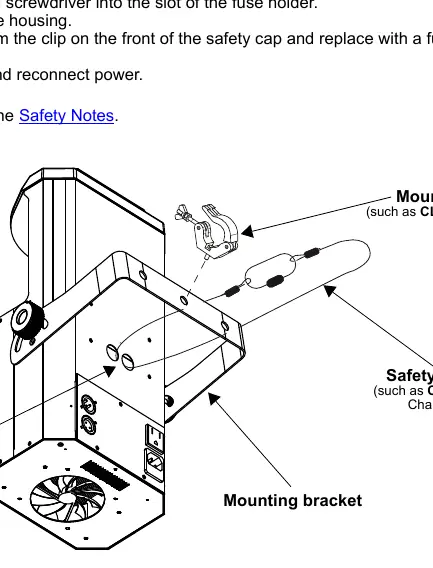

- Schemat montażu pokazuje sposób mocowania uchwytu montażowego oraz miejsce na linkę zabezpieczającą.
- Mapa menu przedstawia strukturę ustawień urządzenia, w tym tryby pracy i konfigurację DMX.
Zgodność modelu
- Kompatybilne z pilotem CHAUVET IRC-6.
- Wymaga kontrolera DMX do pełnej konfiguracji w trybie DMX.
