Instrukcja obsługi naświetlacza LED Stairville Stage Flood Inst QCL 48x10W
Szybki przewodnik po instrukcji obsługi naświetlacza LED Stairville Stage Flood Inst QCL 48x10W. Dowiedz się, jak zainstalować urządzenie, skonfigurować tryby DMX, zarządzać programami automatycznymi oraz rozwiązywać najczęstsze problemy...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Naświetlacz LED Stairville Stage Flood Inst QCL 48x10W to profesjonalne urządzenie oświetleniowe wykorzystujące technologię LED. Posiada stopień ochrony IP65, co pozwala na użytkowanie zewnętrzne, jednak urządzenie jest przeznaczone do zastosowań eventowych, a nie do pracy ciągłej na zewnątrz. Przed użyciem należy zapoznać się z instrukcją, w szczególności z zasadami bezpieczeństwa dotyczącymi wysokiego napięcia i gorącej powierzchni.
Bezpieczeństwo
- Urządzenie generuje intensywne światło – nie patrz bezpośrednio w źródło światła.
- Powierzchnia urządzenia nagrzewa się podczas pracy – nie dotykaj jej gołymi rękami.
- Zawsze używaj linki zabezpieczającej podczas montażu podwieszanego.
- Nie podłączaj urządzenia do ściemniacza.
- W przypadku uszkodzenia izolacji kabla zasilającego, natychmiast odłącz zasilanie.
Instalacja
Urządzenie można montować na ścianie, suficie lub podłodze. Podczas montażu należy:
- Upewnić się, że konstrukcja nośna jest stabilna.
- Zastosować linkę zabezpieczającą przewleczoną przez uchwyty.
- Zapewnić odpowiednią wentylację (nie zasłaniać otworów wentylacyjnych).
- Zachować odległość co najmniej 2 m od oświetlanej powierzchni.
- Podłączyć zasilanie zgodnie z lokalnymi przepisami, używając gniazd z uziemieniem i wyłącznikiem różnicowoprądowym.

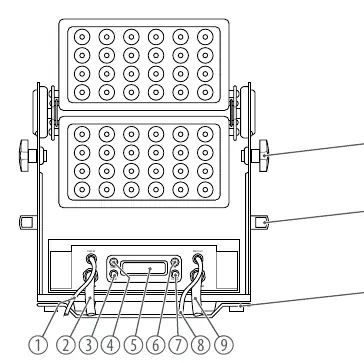

Obsługa i sterowanie
Konfiguracja odbywa się za pomocą wyświetlacza LCD i czterech przycisków (MENU, ENTER, UP, DOWN). Dostępne tryby pracy:
- Static Color: Ręczne ustawienie kolorów (R, G, B, W) i efektu stroboskopu.
- Auto/Pro: 10 predefiniowanych programów automatycznych.
- DMX: Sterowanie za pomocą kontrolera DMX (dostępne tryby 3, 6, 7, 8, 9, 10 lub 15-kanałowe).
- Master/Slave: Możliwość łączenia urządzeń w łańcuch, gdzie jedno urządzenie steruje pozostałymi.
Konserwacja
Regularnie czyść soczewki optyczne za pomocą miękkiej ściereczki i dedykowanego środka czyszczącego (np. Stairville lamp and lens cleaner). Częstotliwość czyszczenia zależy od warunków pracy (środowisko zapylone lub wilgotne wymaga częstszej konserwacji).
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa, brak światła, wentylator nie pracuje
Sprawdź zasilanie sieciowe oraz bezpiecznik główny.
Brak reakcji na kontroler DMX
Sprawdź połączenia kabli DMX, ustawienia adresu DMX, polaryzację oraz upewnij się, że kable DMX nie biegną równolegle do przewodów wysokiego napięcia.
Niepożądane efekty świetlne
Upewnij się, że przypisania kanałów DMX nie nakładają się na siebie i adresy startowe są poprawnie ustawione.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych
- Upewnij się, że napięcie sieciowe jest zgodne ze specyfikacją
- Zainstaluj linkę zabezpieczającą
- Upewnij się, że wentylacja nie jest zasłonięta
- Sprawdź, czy wszystkie uszczelki i połączenia śrubowe są dokręcone
Parametry w praktyce
- Master/Slave
- Tryb pracy, w którym jedno urządzenie (Master) wysyła sygnał sterujący do pozostałych (Slave).
Ilustracje i schematy

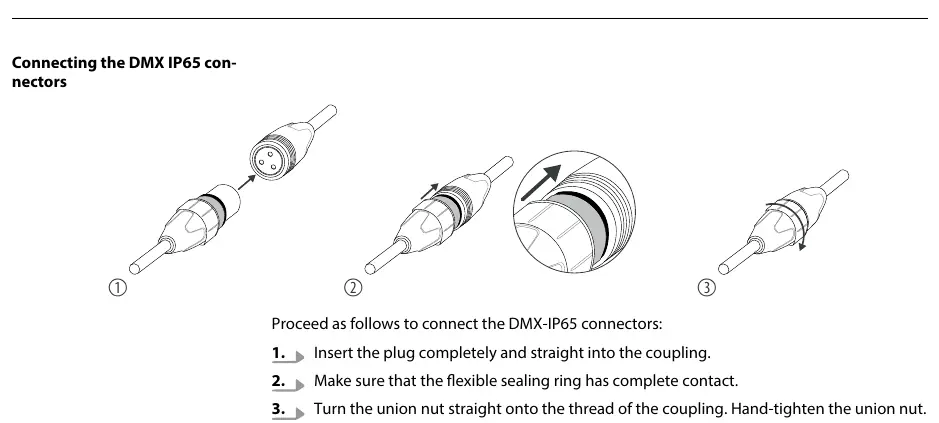

- Schemat podłączenia DMX (str. 20)
- Schemat menu (str. 35-36)
- Wymiary urządzenia (str. 48)
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy ciągłej
- Nie podłączać do ściemniacza
- Maksymalnie 32 urządzenia w łańcuchu DMX
- Maksymalnie 10 urządzeń w szeregu przy 110V, 20 przy 230V
