Instrukcja obsługi reflektora LED ADJ Saber Spot RGBW

Najważniejsze informacje z instrukcji

ADJ Saber Spot RGBW to inteligentny reflektor LED sterowany protokołem DMX. Urządzenie może pracować samodzielnie, w trybie Master/Slave lub być sterowane przez kontroler DMX. Przed przystąpieniem do instalacji należy upewnić się, że napięcie w sieci jest zgodne z wymaganiami urządzenia (automatyczny przełącznik napięcia). Reflektor przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.

Opis urządzenia i funkcje

Reflektor oferuje 12 trybów kanałów DMX, 3 tryby pracy (Show, RGBW Dimmer, DMX) oraz 5 krzywych ściemniania (Standard, Stage, TV, Architectural, Theatre). Urządzenie posiada cyfrowy wyświetlacz do ustawiania adresu i funkcji, jest kompatybilne z pilotem UC IR oraz aplikacją Airstream IR.

Instalacja i podłączenie

Urządzenie należy montować w bezpiecznym i stabilnym miejscu, zapewniając co najmniej 15 cm odstępu od ścian dla odpowiedniej wentylacji. Do sterowania DMX wymagane są przewody 110 Ohm. W przypadku długich połączeń zaleca się stosowanie terminatora (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu, aby uniknąć błędów sygnału.

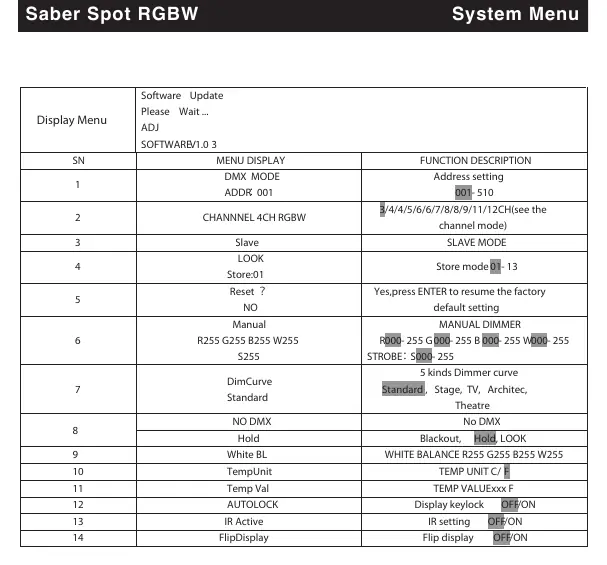

Obsługa i menu systemowe

Menu systemowe pozwala na konfigurację urządzenia. Aby dokonać zmian, należy użyć przycisków MENU, UP i DOWN, a następnie zatwierdzić przyciskiem ENTER. Aby wyjść bez zapisywania zmian, należy nacisnąć MENU. Wyświetlacz blokuje się po 30 sekundach bezczynności; aby go odblokować, należy przytrzymać przycisk MENU przez 3 sekundy.

• DMX MODE: Ustawianie adresu DMX.
• CHANNEL: Wybór trybu kanałów DMX.
• SLAVE: Ustawienie urządzenia w trybie slave.
• LOOK: Uruchamianie wbudowanych programów (Show Mode).
• MANUAL: Ręczna regulacja intensywności kolorów i stroboskopu.
• RESET: Przywracanie ustawień fabrycznych.

Konserwacja i czyszczenie

Regularne czyszczenie jest niezbędne dla zachowania optymalnej wydajności świetlnej. Częstotliwość zależy od środowiska pracy (dym, kurz, mgła). Zaleca się czyszczenie obudowy, otworów wentylacyjnych oraz optyki wewnętrznej i zewnętrznej za pomocą środka do czyszczenia szkła i miękkiej szmatki. Zawsze upewnij się, że urządzenie jest całkowicie suche przed ponownym podłączeniem do zasilania.

Rozwiązywanie problemów

W przypadku braku światła w trybie RGBW Dimmer, należy sprawdzić, czy ustawienie stroboskopu (strobe) jest ustawione na wartość 255. W razie innych problemów z działaniem, należy skontaktować się z autoryzowanym serwisem ADJ.
