Instrukcja obsługi listwy oświetleniowej ADJ Ultra Beam Bar 12CW

Najważniejsze informacje z instrukcji

Urządzenie ADJ Ultra Beam Bar 12CW jest przeznaczone wyłącznie do użytku przez profesjonalnie przeszkolony personel i nie nadaje się do użytku prywatnego. Przed przystąpieniem do instalacji lub obsługi należy dokładnie zapoznać się z instrukcją. Wewnątrz urządzenia nie znajdują się części serwisowalne przez użytkownika – wszelkie naprawy muszą być wykonywane przez autoryzowany serwis. Należy pamiętać o stosowaniu linki zabezpieczającej przy montażu podwieszanym oraz o zachowaniu odpowiednich odległości od materiałów łatwopalnych.

Opis urządzenia

Ultra Beam Bar 12CW to liniowa listwa oświetleniowa wyposażona w 12 diod LED o mocy 20W każda (6200K, zimna biel). Urządzenie oferuje wąski kąt świecenia 5 stopni na piksel, co pozwala na precyzyjne oświetlenie. Posiada 13 wbudowanych programów, obsługę RDM oraz możliwość sterowania przez DMX.

Instalacja i montaż

Urządzenie może być montowane na podłożu lub podwieszane na kratownicy. Podczas instalacji należy przestrzegać następujących zasad:

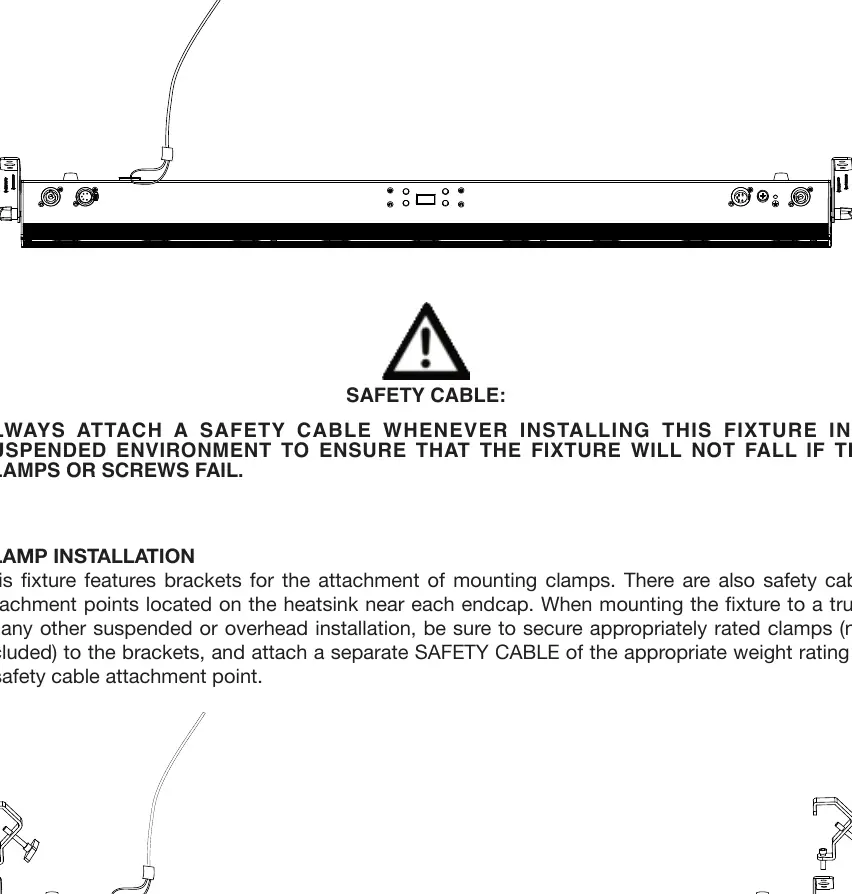

• Bezpieczeństwo: Zawsze używaj linki zabezpieczającej o odpowiedniej nośności przy montażu w środowisku podwieszanym.
• Wentylacja: Zapewnij co najmniej 15 cm odstępu od ścian i innych urządzeń, aby umożliwić prawidłowe chłodzenie.
• Montaż: Używaj uchwytów montażowych dołączonych do zestawu. W przypadku montażu na powierzchni używaj śrub M6x25.
• Ograniczenia: Nie instaluj urządzenia w miejscach, gdzie może być narażone na bezpośrednie działanie wiązek światła z innych źródeł (np. laserów, słońca), co może uszkodzić optykę.

Podłączenie i sterowanie

Urządzenie obsługuje protokół DMX-512. Do połączenia należy używać kabli DMX 110-120 Ohm z 5-pinowymi złączami XLR. W przypadku długich tras kablowych zaleca się stosowanie terminatora DMX na ostatnim urządzeniu w łańcuchu, aby uniknąć błędów w transmisji sygnału.

Menu systemowe i obsługa

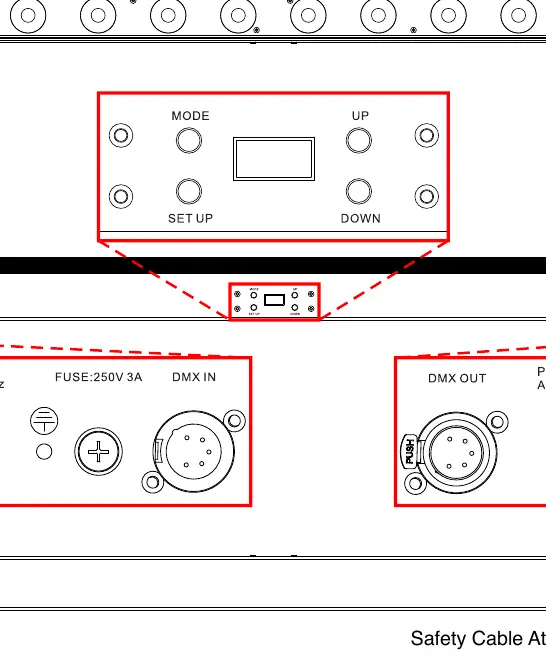

Urządzenie posiada wyświetlacz OLED z 4 przyciskami (MODE, SET UP, UP, DOWN). Menu pozwala na:

• Ustawienie adresu DMX (001-512).
• Wybór trybu kanałów DMX (1, 3, 12, 14, 19 kanałów).
• Konfigurację krzywych ściemniania (Dim Curves) oraz trybów ściemniania (Dim Modes).
• Włączenie funkcji Pixel Flip.
• Podgląd temperatury LED i wersji oprogramowania.

Konserwacja

Regularne czyszczenie jest niezbędne dla zachowania optymalnej wydajności. Czyść zewnętrzną powierzchnię soczewki miękką szmatką. Nigdy nie używaj alkoholu, rozpuszczalników ani środków na bazie amoniaku. Co trzy miesiące zaleca się przegląd elektryczny przez wykwalifikowanego inżyniera oraz sprawdzenie dokręcenia wszystkich śrub i stanu kabli zasilających.
