Instrukcja obsługi głowicy ruchomej ADJ Inno Pocket Spot

Najważniejsze informacje z instrukcji

ADJ Inno Pocket Spot to kompaktowa głowica ruchoma LED przeznaczona do zastosowań scenicznych, teatralnych i klubowych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, konfiguracji protokołu DMX-512, obsługi menu systemowego oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogiem stosowania linki zabezpieczającej przy montażu podwieszanym.

Opis urządzenia i funkcje

Urządzenie oferuje 7 kolorów + biały, tarczę gobo z 7 wzorami + spot oraz trzy tryby pracy: Sound Active (reakcja na dźwięk), Show Mode (programy fabryczne) i DMX Control. Posiada wbudowany mikrofon oraz wyświetlacz cyfrowy do konfiguracji parametrów.

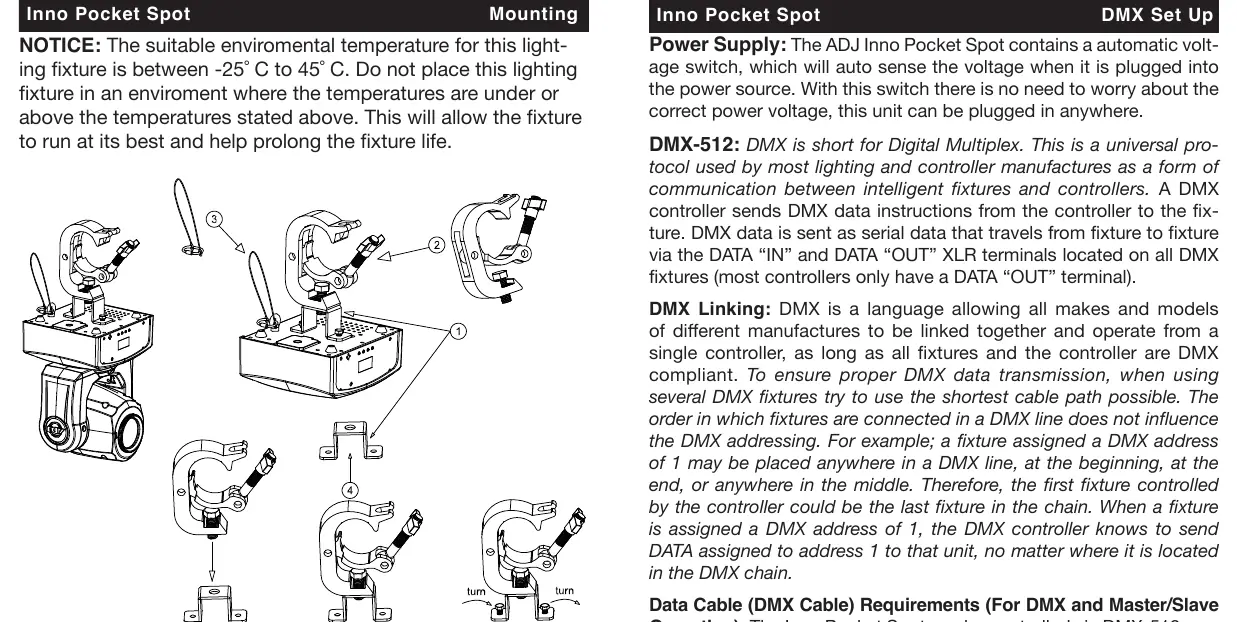

Montaż i instalacja

• Pozycje montażowe: Urządzenie może pracować w pozycji stojącej lub podwieszonej (do góry nogami). Nigdy nie montuj urządzenia na boku.
• Bezpieczeństwo: Zawsze używaj dołączonej linki zabezpieczającej. Konstrukcja nośna musi wytrzymać 10-krotność ciężaru urządzenia.
• Odstępy: Zachowaj min. 0,5 m odległości od materiałów łatwopalnych oraz 15 cm od ścian dla zapewnienia wentylacji.
• Temperatura: Dopuszczalna temperatura otoczenia wynosi od -25°C do 45°C.

Konfiguracja DMX i połączenia

Urządzenie obsługuje protokół DMX-512 w trybach 9-kanałowym lub 11-kanałowym. Do połączeń należy używać kabli DMX 110 Ohm. W przypadku długich linii sygnałowych zaleca się stosowanie terminatora DMX (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu.

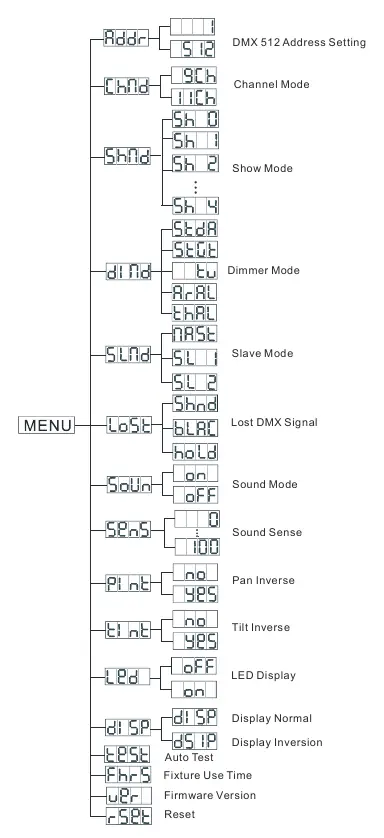

Menu systemowe

Dostęp do menu uzyskuje się przyciskami MENU, ENTER, UP, DOWN. Główne funkcje obejmują:

• ADDR: Ustawienie adresu DMX.
• CHND: Wybór trybu kanałów (9CH lub 11CH).
• SHND: Wybór programów fabrycznych (0-4).
• DIND: Wybór krzywej ściemniania (Standard, Stage, TV, Architectural, Theatre).
• SLND: Konfiguracja Master/Slave.
• LOST: Zachowanie urządzenia w przypadku utraty sygnału DMX (Hold, Show Mode, Blackout).
• SOUN/SENS: Aktywacja trybu dźwiękowego i regulacja czułości mikrofonu.
• PINT/TINT: Inwersja Pan/Tilt.
• RSET: Resetowanie urządzenia.

Konserwacja i serwis

Regularne czyszczenie optyki (soczewek i lustra) jest niezbędne dla zachowania jakości światła. Częstotliwość czyszczenia zależy od warunków pracy (dym, kurz). W przypadku braku światła należy sprawdzić bezpiecznik znajdujący się w gnieździe zasilania na tylnym panelu.
