Instrukcja obsługi reflektora LED ADJ 12P HEX IP

Najważniejsze informacje z instrukcji

ADJ 12P HEX IP to inteligentny reflektor LED typu PAR o klasie szczelności IP65, przeznaczony do użytku profesjonalnego. Urządzenie może pracować w trybie samodzielnym lub w konfiguracji Primary/Secondary. Uwaga: Reflektor nie jest przeznaczony do instalacji w środowisku morskim lub przybrzeżnym, ponieważ może to prowadzić do korozji i utraty gwarancji. Ze względu na emisję promieniowania UV, należy unikać bezpośredniego narażenia oczu i skóry.

Opis urządzenia

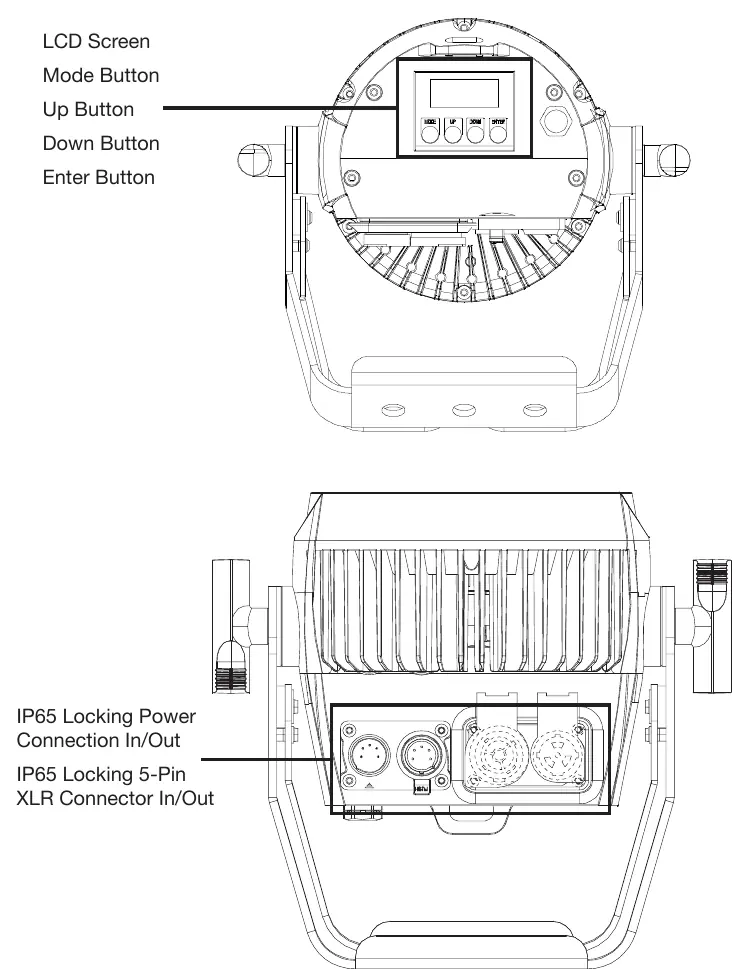

Na tylnym panelu urządzenia znajduje się wyświetlacz LCD oraz przyciski sterujące (Mode, Up, Down, Enter). Złącza obejmują blokowane gniazda zasilania oraz 5-pinowe złącza XLR dla sygnału DMX. Wszystkie połączenia muszą być zabezpieczone smarem dielektrycznym, aby zachować szczelność IP65.

Instalacja i montaż

Urządzenie musi być montowane przez wykwalifikowany personel. Należy użyć zacisku montażowego (brak w zestawie) i przymocować go do dołączonego wspornika. Konstrukcja nośna musi wytrzymać 10-krotność wagi urządzenia. Zawsze stosuj linkę zabezpieczającą o wytrzymałości 12-krotnej wagi reflektora. Upewnij się, że wszystkie złącza i zaślepki są prawidłowo uszczelnione.

Obsługa i tryby pracy

Reflektor oferuje pięć trybów pracy: RGBWA + UV, kolor statyczny, Auto Run, makra kolorów oraz sterowanie DMX. W trybie DMX dostępne są cztery tryby kanałowe (6, 7, 8 i 13 kanałów). Użytkownik może skonfigurować zachowanie urządzenia w przypadku utraty sygnału DMX (opcje: Hold, Blackout, Program).

Menu systemowe

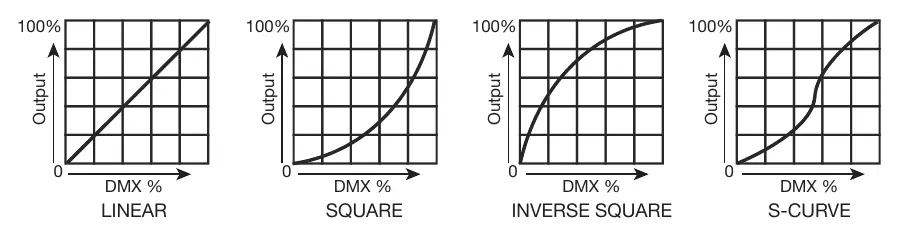

Menu pozwala na zaawansowaną konfigurację, w tym: ustawianie adresu DMX, wybór krzywych ściemniania (Dimmer Curve), ustawienia balansu bieli, częstotliwości odświeżania LED oraz resetowanie do ustawień fabrycznych. Dostępne są również informacje o czasie pracy urządzenia i temperaturze.

Konserwacja i czyszczenie

Okresowe czyszczenie soczewek wewnętrznych i zewnętrznych jest niezbędne dla zachowania optymalnej jasności. Obudowę należy czyścić miękką szmatką z użyciem zwykłego płynu do szyb. Przed ponownym podłączeniem do zasilania wszystkie elementy muszą być całkowicie suche.

Rozwiązywanie problemów

W przypadku braku reakcji na sygnał DMX, sprawdź poprawność połączenia kabli (pin 3 to 'hot') oraz upewnij się, że wejścia i wyjścia są podłączone zgodnie z kierunkiem sygnału. W przypadku problemów z działaniem, sprawdź ustawienia w menu 'NODMX'.
