Instrukcja obsługi listwy LED ADJ UB 12H
Szybki przewodnik po instrukcji obsługi listwy LED ADJ UB 12H. Dowiedz się, jak zainstalować urządzenie, skonfigurować tryby DMX, używać funkcji Magnetic Quick Align oraz jak bezpiecznie obsługiwać oświetlenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
ADJ UB 12H to inteligentna listwa oświetleniowa LED sterowana protokołem DMX, wyposażona w 12 diod 6W HEX (RGBAW+UV). Urządzenie oferuje sześć trybów pracy, w tym sterowanie DMX, tryb automatyczny, aktywację dźwiękiem oraz możliwość łączenia w konfiguracji Primary-Secondary. Listwa posiada unikalną funkcję Magnetic Quick Align do łączenia wielu jednostek na płaskich powierzchniach.
Instalacja i bezpieczeństwo
- Montaż: Urządzenie powinno być instalowane przez profesjonalistę. Użyj zacisku montażowego (brak w zestawie) i przymocuj go do dołączonego wspornika. Konstrukcja musi wytrzymać 10-krotność wagi urządzenia.
- Linka bezpieczeństwa: Zawsze używaj linki bezpieczeństwa zdolnej utrzymać 12-krotność wagi urządzenia.
- Wentylacja: Zapewnij około 15 cm odstępu między urządzeniem a ścianą.
- Ostrzeżenie UV: Urządzenie emituje światło UV (390nm-410nm). Unikaj bezpośredniego narażenia oczu i skóry z odległości mniejszej niż 3,3 m. Nie patrz bezpośrednio w źródło światła.
Tryby pracy
Urządzenie oferuje następujące tryby:
- Static Color Mode: Wybór jednego z 63 makr kolorów.
- RGBWA+UV Dimmer Mode: Ręczna regulacja intensywności każdego koloru.
- Built-In Program: 22 wbudowane programy z regulacją prędkości i strobowania.
- Auto Run: Automatyczne uruchamianie programów.
- Sound Active: Reakcja na dźwięk.
- DMX Control: Sterowanie za pomocą zewnętrznego kontrolera DMX.
Konfiguracja DMX
Urządzenie obsługuje cztery tryby kanałowe: 6, 10, 12 i 36 kanałów. Adresowanie odbywa się za pomocą przycisków na tylnym panelu. W przypadku długich tras kablowych zaleca się stosowanie terminatora DMX (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu, aby uniknąć błędów transmisji.
Funkcja Magnetic Quick Align

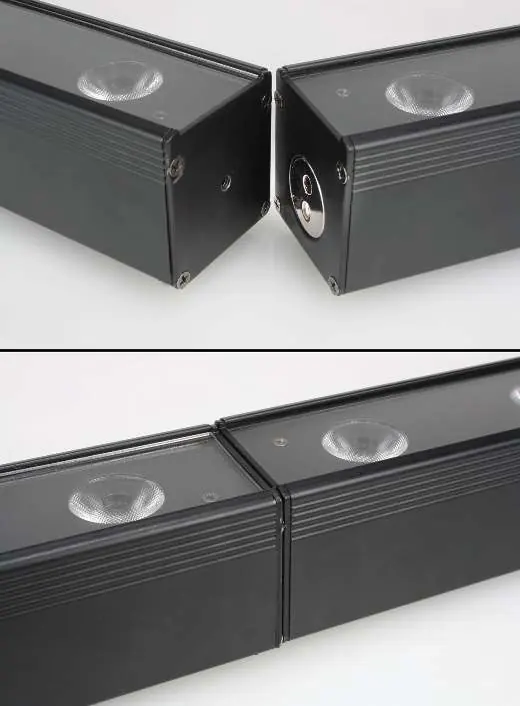

Funkcja ta umożliwia bezpieczne łączenie wielu listew w linii na płaskich powierzchniach (np. podłoga, scena). Aby skorzystać z tej funkcji, należy odkręcić śruby skrzydełkowe na obu końcach listwy, usunąć wsporniki montażowe i połączyć urządzenia końcami.
Konserwacja i rozwiązywanie problemów
Regularnie czyść optykę za pomocą środka do czyszczenia szkła i miękkiej szmatki, aby zoptymalizować strumień świetlny. Częstotliwość czyszczenia zależy od środowiska pracy (dym, kurz, mgła).
Rozwiązywanie problemów:
- Jeśli urządzenie nie reaguje na DMX, sprawdź poprawność połączeń kablowych (pin 3 jako "hot") oraz czy kanał ściemniacza nie jest ustawiony na 0%.
- Jeśli urządzenie nie reaguje na dźwięk, upewnij się, że tryb Sound Active jest włączony i czy dźwięki otoczenia są wystarczająco głośne.
Informacje o producencie
ADJ Products, LLC
Praktyczna pomoc
Typowe problemy
Brak reakcji na sygnał DMX
Sprawdź, czy kable są poprawnie podłączone (pin 3 to 'hot'). Upewnij się, że kanał ściemniacza (dimmer) nie jest ustawiony na 0%.
Brak reakcji na dźwięk
Upewnij się, że włączono tryb Sound Active. Zbyt ciche lub wysokie dźwięki mogą nie aktywować urządzenia.
Przed użyciem
- Sprawdź, czy napięcie źródła zasilania jest zgodne z wymaganiami urządzenia.
- Upewnij się, że urządzenie jest stabilnie zamontowane i zabezpieczone linką bezpieczeństwa.
- Zapewnij co najmniej 15 cm odstępu od ścian dla prawidłowej wentylacji.
- Sprawdź, czy przewody zasilające i DMX nie są uszkodzone.
Parametry w praktyce
- Magnetic Quick Align
- System magnesów umożliwiający łączenie listew na płaskim podłożu.
Ilustracje i schematy
- Schemat DMX: Pokazuje poprawne połączenie pinów XLR (1-masa, 2-ujemny, 3-dodatni).
- Magnetic Quick Align: Ilustruje demontaż wsporników w celu połączenia listew.
Zgodność modelu
- Kompatybilne z pilotem ADJ UC IR.
- Możliwość łączenia zasilania: do 7 jednostek przy 120V.
