Instrukcja obsługi pompy elektrycznej MARCO 1E483115

Najważniejsze informacje z instrukcji

Pompa MARCO 1E483115 to samozasysająca pompa elektryczna z elektronicznym sterowaniem ciśnieniem, przeznaczona do transferu cieczy. Kluczowe dla poprawnej pracy jest zapewnienie odpowiedniego zasilania (bezpiecznik 30A), szczelności układu oraz unikanie pracy na sucho. Przed uruchomieniem należy odpowietrzyć układ za pomocą zaworu odpowietrzającego.

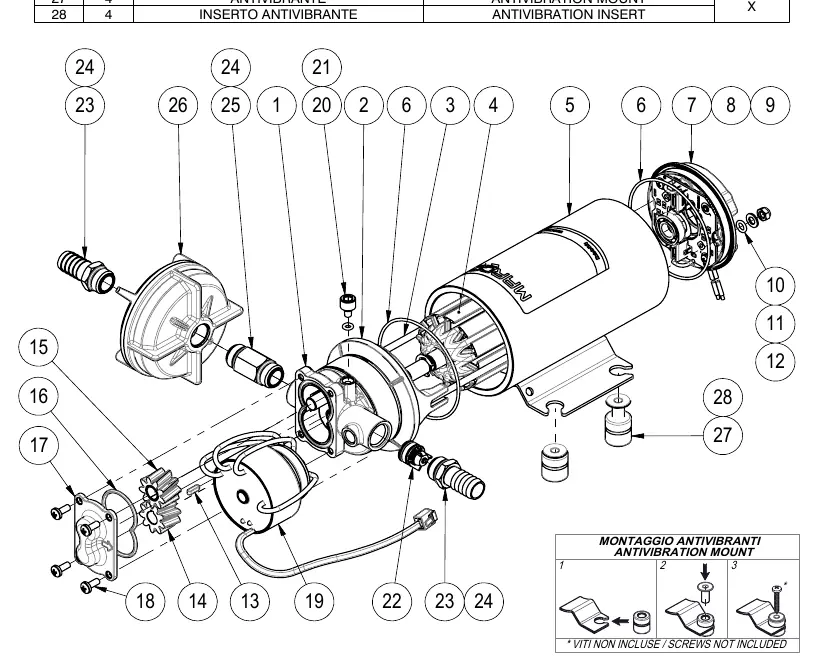

Opis urządzenia

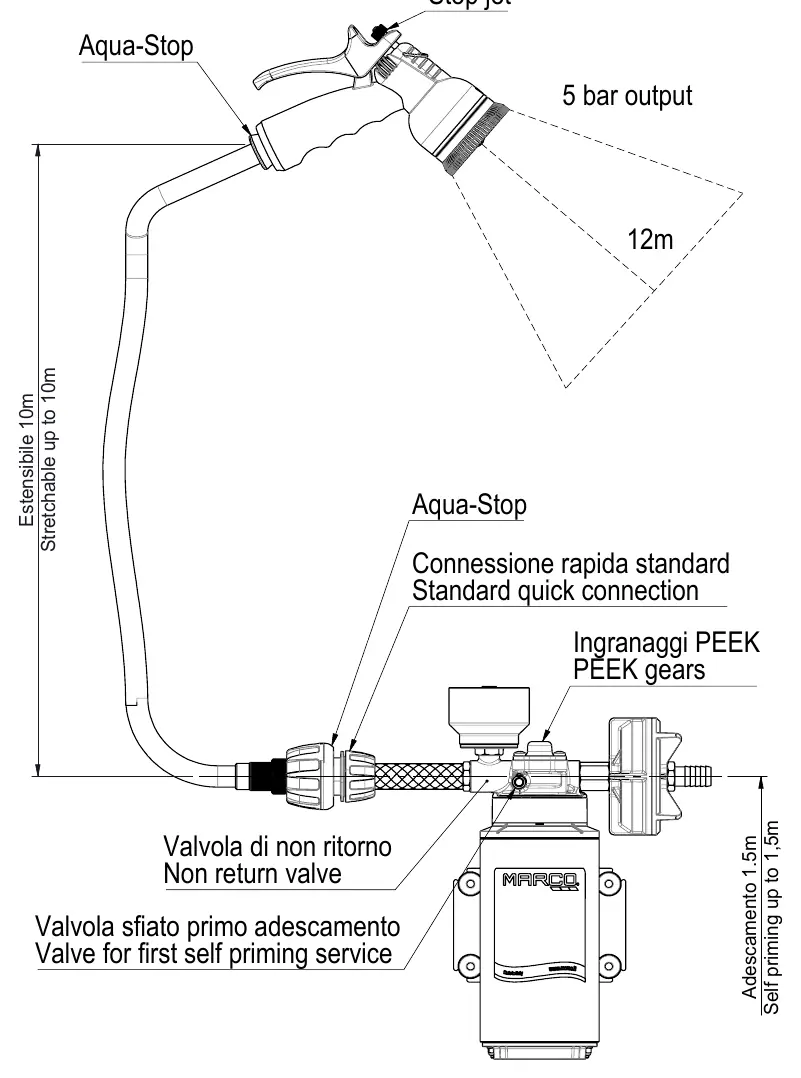

Zestaw zawiera pompę z elektronicznym sterowaniem, wężem, pistoletem natryskowym i filtrem. Pompa wyposażona jest w czujnik ciśnienia z mikroprocesorem, który optymalizuje prędkość obrotową silnika, redukując hałas i zużycie energii.

Instalacja i podłączenie

Pompa może być montowana w dowolnej pozycji. Należy użyć śrub o odpowiedniej średnicy do zamocowania urządzenia. Podłączenie elektryczne wymaga połączenia bieguna dodatniego (+) z czerwonym przewodem, a ujemnego (-) z czarnym. Należy stosować odpowiednie złącza i terminale, aby zapewnić szczelność połączeń. Wymagane jest zastosowanie bezpiecznika o wartości 30A.

Uruchomienie i odpowietrzanie

Przy pierwszym uruchomieniu lub po opróżnieniu zbiornika należy lekko otworzyć mały zawór odpowietrzający, aby usunąć powietrze i ułatwić zasysanie cieczy. Po rozpoczęciu pracy pompy zawór należy zamknąć. Zaleca się stosowanie elastycznego węża o długości co najmniej 1 metra po stronie tłocznej.

Interpretacja sygnałów LED

System posiada dwie diody LED (niebieską i wielokolorową):

• Niebieska LED: Świeci, gdy w wężach jest ciecz; gaśnie, gdy jej brak; miga w trybie zasysania.
• Wielokolorowa LED:
  • Żółta (stała): Pompa próbuje osiągnąć ciśnienie docelowe.
  • Zielona (stała): Ciśnienie osiągnięte, przepływ stały.
  • Zielona (migająca): Tryb czuwania (stand-by).
  • Czerwona (stała/wolno migająca): Zwarcie, zablokowane koła zębate lub problem z połączeniem.
  • Czerwona (szybko migająca): Przeciążenie (lepkie ciecze lub przegrzanie).

Konserwacja

Należy regularnie czyścić filtr wlotowy. Raz w miesiącu sprawdzać komorę pompy pod kątem zanieczyszczeń oraz kontrolować stan okablowania elektrycznego. W przypadku dłuższego przestoju (powyżej 30 dni) zaleca się przepłukanie pompy świeżą wodą i poluzowanie śrub przedniej pokrywy.

Rozwiązywanie problemów

Jeśli pompa nie zasysa cieczy, sprawdź: wysokość montażu względem poziomu cieczy, szczelność węży (nieszczelności powietrza), drożność filtra oraz czy w układzie nie ma pętli cieczy. Jeśli pompa się zatrzymała, sprawdź bezpiecznik i napięcie zasilania.
