Instrukcja naprawy pompy wyporowej Graco ProConnect Endurance

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy naprawy i serwisowania pomp wyporowych Graco ProConnect Endurance. Przed przystąpieniem do jakichkolwiek prac serwisowych, należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w szczególności z ryzykiem wstrzyknięcia toksyn przez skórę oraz zagrożeniem pożarem i wybuchem. Urządzenie utrzymuje ciśnienie nawet po wyłączeniu zasilania, dlatego procedura obniżania ciśnienia jest kluczowa przed każdą interwencją.

Procedura obniżania ciśnienia

Procedurę tę należy wykonać zawsze po zakończeniu pracy, przed czyszczeniem, sprawdzaniem lub serwisowaniem urządzenia:

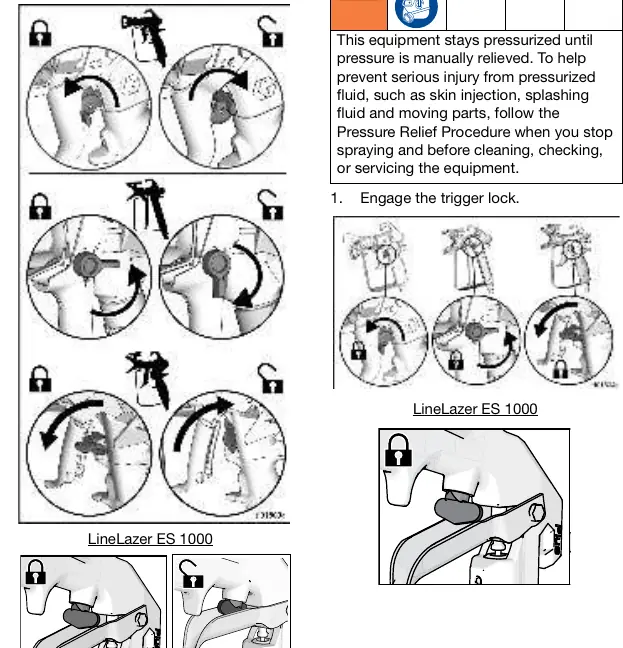

1. Włącz blokadę spustu pistoletu.
2. Ustaw przełącznik ON/OFF w pozycji OFF i odczekaj 7 sekund na rozładowanie energii.
3. Odłącz przewód zasilający (lub odłącz akumulator w przypadku LineLazer ES 1000).
4. Zdejmij osłonę dyszy.
5. Ustaw regulację ciśnienia na najniższą wartość i zwolnij blokadę spustu.
6. Skieruj pistolet na metalową część uziemionego wiadra i naciśnij spust, aby uwolnić ciśnienie.
7. Ponownie włącz blokadę spustu.
8. Otwórz zawory spustowe płynu w systemie i pozostaw je otwarte do momentu ponownego użycia.

Demontaż pompy

Demontaż obejmuje odłączenie wlotu i wylotu płynu oraz wyjęcie pompy:

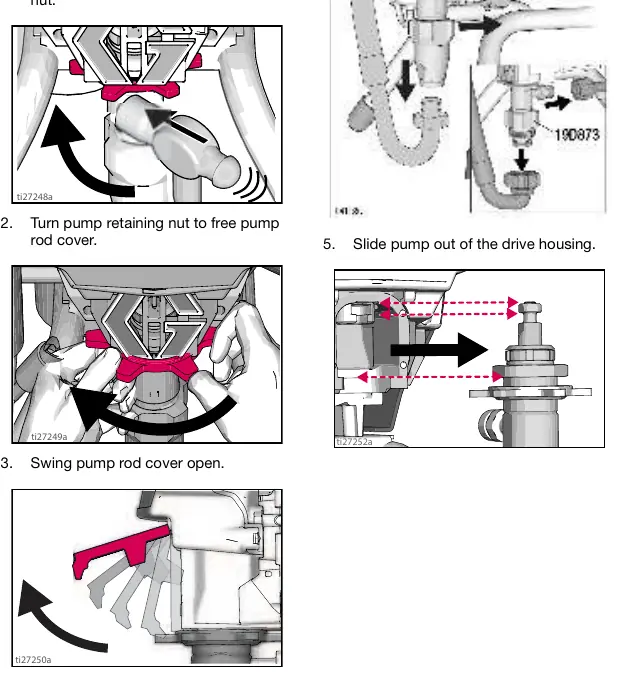

• Użyj młotka, aby poluzować nakrętkę mocującą pompę.
• Obróć nakrętkę, aby zwolnić osłonę tłoczyska.
• Otwórz osłonę tłoczyska.
• Odłącz wąż wylotowy i ssący od pompy.
• Wysuń pompę z obudowy napędu.

Naprawa i montaż pompy

Proces naprawy obejmuje demontaż zaworu wlotowego, tłoka i wymianę uszczelnień:

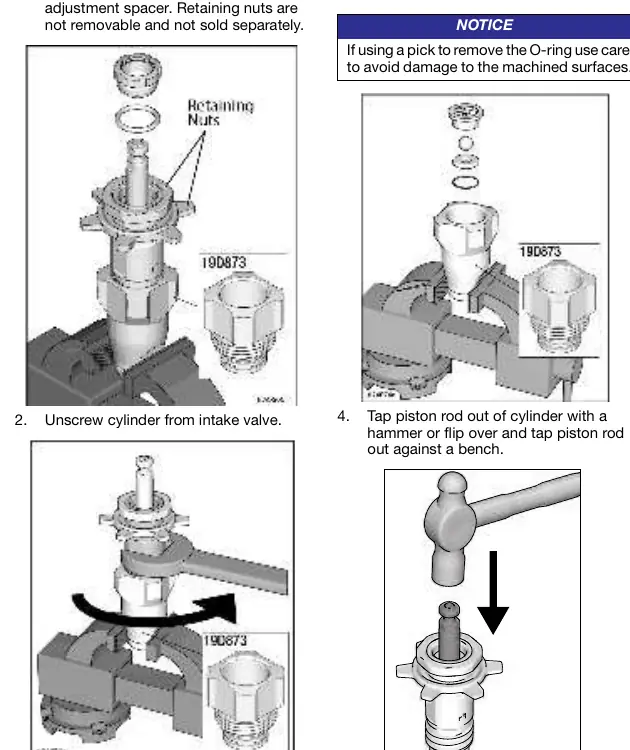

• Demontaż: Zdejmij nakrętkę uszczelniającą, odkręć cylinder od zaworu wlotowego, wyjmij tłok. Zachowaj ostrożność przy używaniu narzędzi, aby nie uszkodzić powierzchni obrobionych.

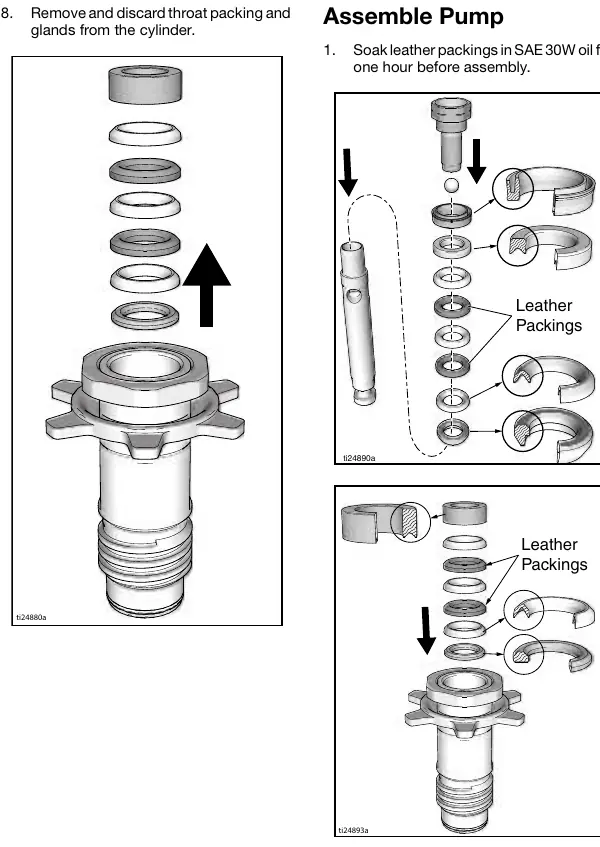

• Montaż: Przed montażem namocz skórzane uszczelnienia w oleju SAE 30W przez godzinę.
• Podczas montażu tłoka upewnij się, że uszczelnienia są odpowiednio nasmarowane.
• Dokręć nakrętkę uszczelniającą zgodnie z zalecanymi momentami obrotowymi (szczegóły w instrukcji dla poszczególnych modeli).

Instalacja pompy

1. Podłącz wąż wylotowy do pompy.
2. Przesuń tłoczysko pompy tak, aby wsunęło się w korbowód podczas wsuwania pompy do obudowy napędu.
3. Wsuń pompę całkowicie do obudowy.
4. Zamknij osłonę tłoczyska, upewniając się, że przylega płasko do obudowy.
5. Dokręć nakrętkę mocującą pompę ręcznie, a następnie użyj młotka, aby dokręcić ją o dodatkowe 1/8 do 1/6 obrotu (45° do 60°).
6. Podłącz wąż ssący.

Dane techniczne

Maksymalne ciśnienie robocze wynosi 3300 psi (228 bar, 22.8 MPa). Wlot płynu ma średnicę 1.0 cala, a wylot 1/4 cala. Materiały zwilżane obejmują stal nierdzewną, PTFE, skórę, nylon, stal węglową cynkowaną i niklowaną, węglik wolframu, chrom, UHMWPE, acetal i polietylen.
