Instrukcja obsługi agregatu hydraulicznego Vevor ZXAC
Szybki przewodnik po obsłudze, instalacji i konserwacji agregatu hydraulicznego Vevor serii ZXAC. Dowiedz się, jak podłączyć, ustawić ciśnienie i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Agregat hydrauliczny Vevor serii ZXAC pracuje w systemie S3 (praca przerywana). Maksymalny czas pracy ciągłej to 180 sekund, po czym wymagana jest przerwa. Należy stosować olej hydrauliczny o lepkości 22-46 mm²/s. str. 3, 7
Najważniejsze czynności
- Wymiana oleju hydraulicznego str. 7
- Regulacja ciśnienia str. 6, 8
Pierwsze uruchomienie
- Napełnij zbiornik olejem do poziomu 3-5 cm poniżej górnej krawędzi. str. 6
Problemy i rozwiązania
Urządzenie nie podnosi
Sprawdź poziom oleju, filtr oleju, szczelność przewodów ssących oraz zawór elektromagnetyczny.
str. 7Konserwacja i reset
- Wymiana oleju: po 100h pracy, potem co rok lub 1500h. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2200 W | Moc silnika agregatu. | str. 4 |
| Ciśnienie | 16-20 MPa | Zakres ciśnienia roboczego. | str. 4 |
| Prędkość obrotowa | 3420 RPM | Prędkość obrotowa silnika. | str. 4 |
Gdzie szukać w PDF
- Parametry techniczne str. 4
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Agregat hydrauliczny Vevor serii ZXAC jest przeznaczony do pracy w systemie S3 (praca przerywana). Ważne ograniczenia pracy: 30 sekund na start, 270 sekund na zatrzymanie, maksymalny czas pracy ciągłej wynosi 180 sekund, a czas pracy przerywanej 360 sekund. Przekroczenie tych czasów może spowodować zwarcie lub uszkodzenie silnika.
Opis urządzenia
Urządzenie łączy w sobie pompę oleju przekładniowego, zawory sterujące, silnik oraz zbiornik paliwa w jedną kompaktową jednostkę. Zostało zaprojektowane z myślą o łatwym okablowaniu i obsłudze.
Pierwsze uruchomienie i instalacja
- Olej hydrauliczny: Napełnij zbiornik olejem do poziomu 3-5 cm poniżej górnej powierzchni zbiornika.
- Podłączenie: Sprawdź dokładnie połączenia silnika i zaworu elektromagnetycznego. Zabrania się wykonywania połączeń wirtualnych.
- Uziemienie: Silnik musi być uziemiony zgodnie z lokalnymi przepisami elektrycznymi, aby zapobiec porażeniu prądem.
- Czystość: Upewnij się, że wnętrze cylindra hydraulicznego oraz przewody są czyste przed instalacją.
Obsługa i regulacja
- Podnoszenie: Po uruchomieniu silnika pompa tłoczy olej przez filtr i zawór zwrotny do cylindra, podnosząc ciężar. Po zatrzymaniu silnika zawór zwrotny i ręczny zawór rozładowczy utrzymują ciśnienie.
- Opuszczanie: Naciśnij uchwyt ręcznego zaworu rozładowczego. Prędkość opuszczania można regulować za pomocą zaworu dławiącego (obrót do wewnątrz zwalnia, na zewnątrz przyspiesza).
- Regulacja ciśnienia: Fabrycznie ustawione ciśnienie wynosi 18-20 MPa. Jeśli konieczna jest regulacja, użyj zaworu bezpieczeństwa (relief valve). Zaleca się unikanie częstych zmian ustawień tego zaworu.
Konserwacja
- Wymiana oleju: Pierwsza wymiana po 3 miesiącach od uruchomienia, kolejne co 12 miesięcy lub co 1500 godzin pracy.
- Parametry oleju: Stosuj olej hydrauliczny o lepkości 22-46 mm²/s (ISO VG46). W wysokich temperaturach stosuj olej o wyższej lepkości, w niskich o niższej.
- Filtrowanie: Olej wlewany do zbiornika musi być filtrowany (dokładność min. 25-30 µm).
Rozwiązywanie problemów
- Brak podnoszenia: Sprawdź poziom oleju, stan filtra oleju (czy nie jest zablokowany), szczelność przewodów ssących oraz działanie zaworu elektromagnetycznego.
- Brak opuszczania: Sprawdź, czy filtr zaworu elektromagnetycznego lub ręcznego nie jest zablokowany, lub czy zawór dławiący nie wymaga regulacji.
- Brak ciśnienia: Sprawdź szczelność zaworu zwrotnego.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Urządzenie nie podnosi lub podnosi niestabilnie
Sprawdź poziom oleju, wyczyść lub wymień filtr oleju, sprawdź szczelność przewodów ssących, sprawdź zawór elektromagnetyczny.
Urządzenie nie opuszcza lub opuszcza niestabilnie
Wyczyść filtr zaworu elektromagnetycznego/ręcznego, wyreguluj zawór dławiący.
Brak ciśnienia w układzie
Sprawdź szczelność zaworu zwrotnego, w razie potrzeby wyczyść lub wymień uszczelkę.
Przed użyciem
- Sprawdź poziom oleju hydraulicznego (3-5 cm poniżej górnej krawędzi zbiornika).
- Upewnij się, że silnik jest prawidłowo uziemiony.
- Sprawdź szczelność wszystkich połączeń przewodów.
- Upewnij się, że olej jest czysty i przefiltrowany.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
Parametry w praktyce
- System pracy S3
- Praca przerywana; nie jest przeznaczony do pracy ciągłej. Wymaga przerw w pracy.
- Lepkość oleju 22-46 mm²/s
- Zalecana lepkość oleju hydraulicznego dla optymalnej pracy pompy.
- Ciśnienie 16-20 MPa
- Zakres ciśnienia roboczego układu.
- Dokładność filtra 25-30 µm
- Wymagana dokładność filtracji oleju wlewanego do zbiornika.
Ilustracje i schematy

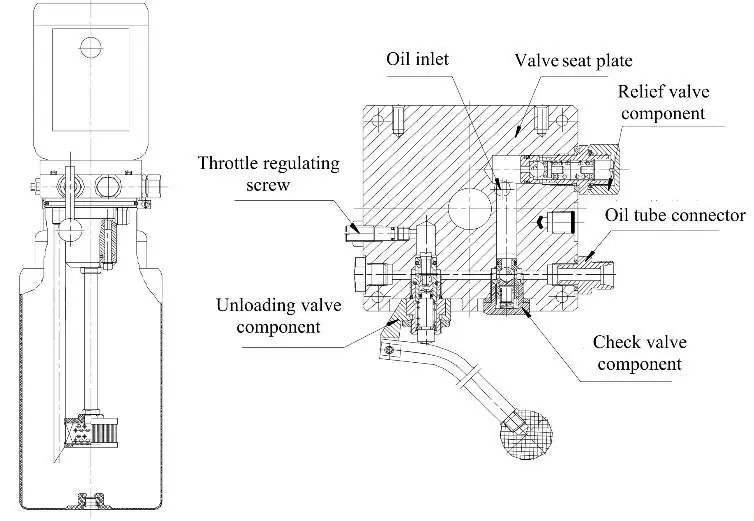

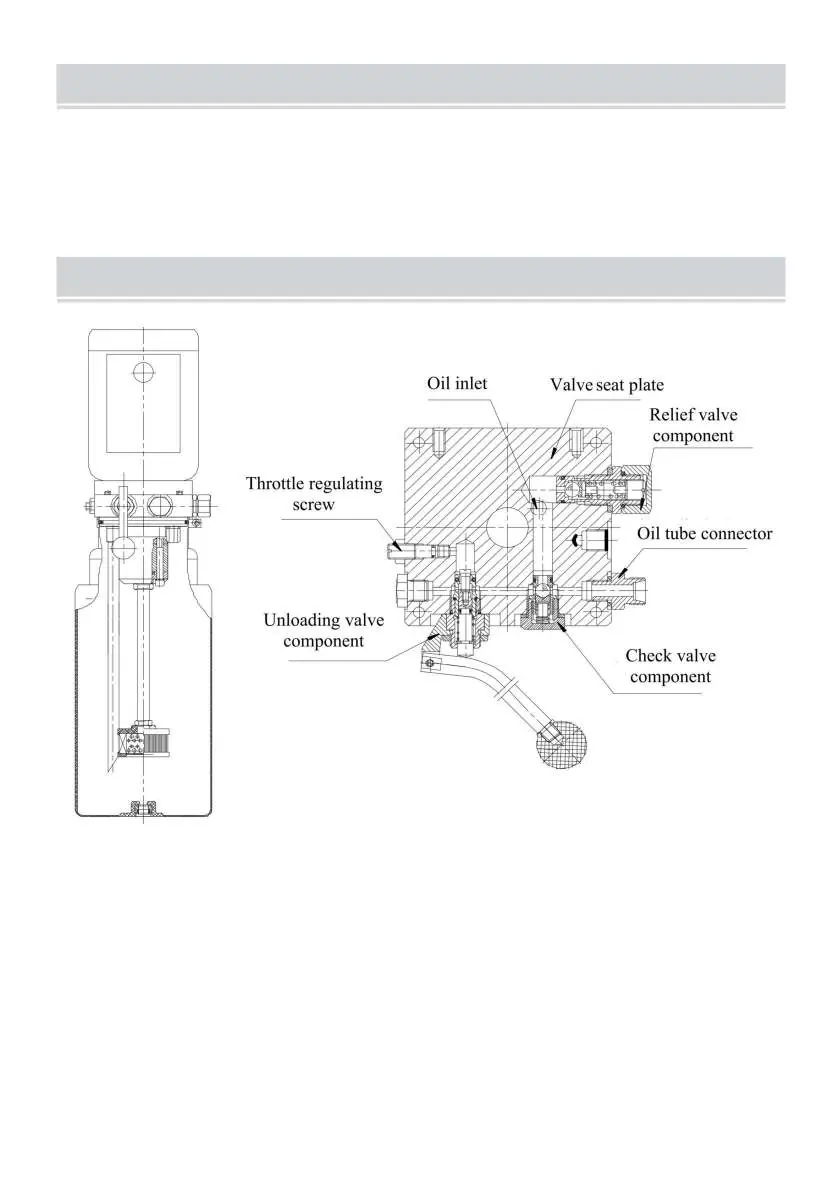

- Schemat pokazuje obieg oleju: filtr (1), pompa (2), zawór zwrotny (5), cylinder (9) oraz zawory sterujące (6, 7, 8).

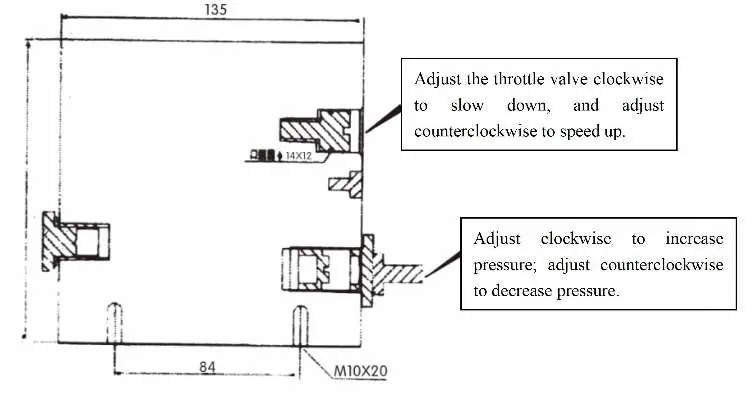

- Diagram uruchomienia wskazuje śruby regulacyjne: zawór dławiący (throttle valve) do prędkości oraz zawór bezpieczeństwa (relief valve) do ciśnienia.
Zgodność modelu
- Wymaga zasilania AC 120V lub 220-240V (zależnie od modelu).
- Zalecane oleje: ISO VG46 (poniżej 50°C), ISO VG68 (powyżej 50°C), ISO VG32 (ekstremalnie zimne warunki).
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
