Instrukcja obsługi silników niskonapięciowych Siemens SIMOTICS 1LE0 IE4

Szybki przewodnik po silnikach niskonapięciowych Siemens SIMOTICS 1LE0 IE4. Znajdź informacje o montażu, parametrach technicznych, ochronie uzwojeń, łożyskach i zastosowaniu w układach z przemiennikami częstotliwości.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Silniki Siemens SIMOTICS 1LE0 IE4 to trójfazowe silniki asynchroniczne o stopniu ochrony IP55, przeznaczone do pracy ciągłej (S1). Instrukcja zawiera dane techniczne, wytyczne montażowe, opcje ochrony uzwojeń oraz informacje o pracy z przemiennikami częstotliwości. str. 3, 4, 16, 20

Najważniejsze czynności

  • Montaż skrzynki zaciskowej str. 7, 8, 10
  • Podłączenie ochrony termicznej str. 17, 18, 19

Problemy i rozwiązania

Przegrzewanie przy niskich prędkościach

Zastosuj niezależnie napędzany wentylator (opcja F70).

str. 11, 20

Konserwacja i reset

  • Dosmarowywanie łożysk str. 6, 13, 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc znamionowa 1.5 kW ~ 315 kW Zakres mocy przy 50 Hz. str. 3
Stopień ochrony IP55 Ochrona przed pyłem i wodą. str. 3, 4

Gdzie szukać w PDF

  • Dane techniczne str. 22, 24, 25, 26
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Silniki serii SIMOTICS 1LE0 to trójfazowe silniki asynchroniczne, całkowicie zamknięte i chłodzone wentylatorem (TEFC). Charakteryzują się stopniem ochrony IP55 i są przeznaczone do pracy ciągłej (S1). Silniki spełniają wymogi klasy sprawności IE4 (50Hz) zgodnie z normą IEC 60034-30.

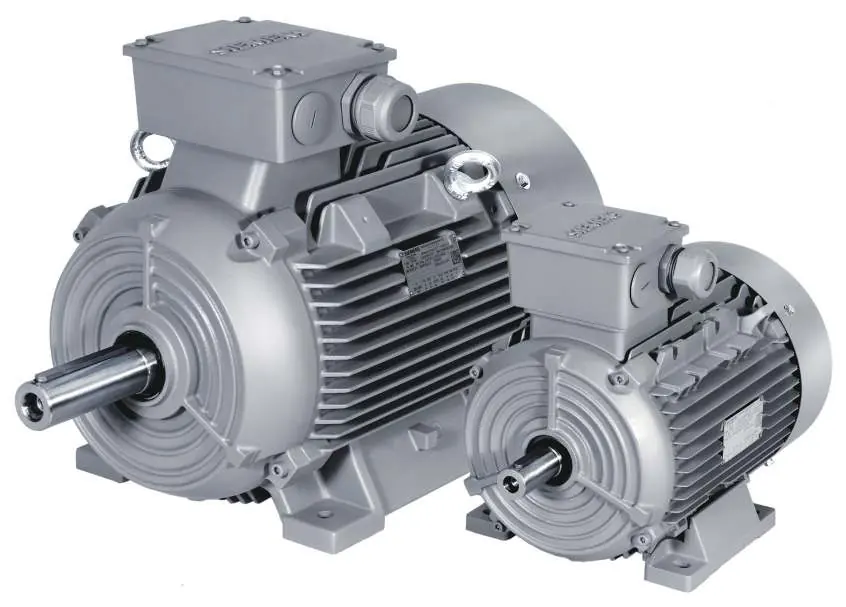

Silniki Siemens SIMOTICS 1LE0
Silniki Siemens SIMOTICS 1LE0
Struktura numeru zamówieniowego
Struktura numeru zamówieniowego

Montaż i instalacja

Silniki oferują różne typy montażu zgodnie z normą IEC 60034-7, w tym IM B3, IM B5, IM B35. Skrzynka zaciskowa standardowo znajduje się na górze, z możliwością obrotu o 4x90 stopni, co pozwala na wprowadzanie kabli z różnych kierunków. W przypadku kolizji z innymi komponentami, skrzynkę można przenieść na stronę niedrążoną (NDE).

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
Wnętrze skrzynki zaciskowej
Wnętrze skrzynki zaciskowej

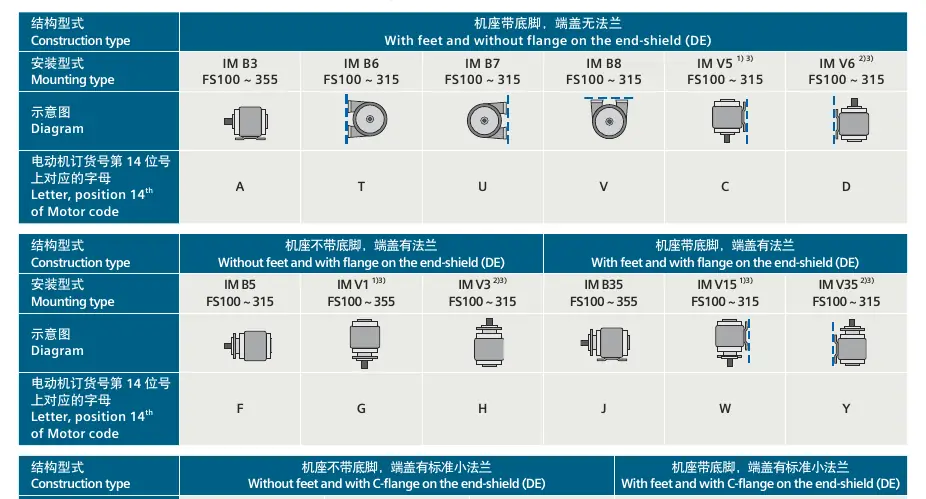

Typy montażu silników
Typy montażu silników

Ochrona silnika

Dostępne są różne opcje ochrony uzwojeń i łożysk:

  • PTC: Termistory PTC do ochrony przed przegrzaniem (wersje z alarmem i wyłączeniem).
  • PT100/PT1000: Czujniki rezystancyjne do precyzyjnego monitorowania temperatury uzwojeń.
  • Ochrona przed kondensacją: Opcjonalne grzałki antykondensacyjne (Q04) dla silników pracujących w wilgotnym środowisku.

Praca z przemiennikiem częstotliwości

Silniki 1LE0 są przystosowane do pracy z przemiennikami częstotliwości. Przy pracy powyżej prędkości znamionowej należy uwzględnić wzrost hałasu i wibracji oraz skróconą żywotność łożysk. W przypadku częstotliwości powyżej 60 Hz wymagane jest specjalne wyważenie wirnika.

Krzywa momentu obciążenia w funkcji częstotliwości
Krzywa momentu obciążenia w funkcji częstotliwości

Konserwacja i łożyska

Silniki standardowo wyposażone są w łożyska kulkowe. Modele o wielkościach FS280-355 posiadają standardowo urządzenia do dosmarowywania. Żywotność łożysk zależy od warunków pracy, obciążenia i temperatury. W przypadku pracy w warunkach odbiegających od normy (np. wyższa temperatura otoczenia), interwały smarowania ulegają skróceniu.

Informacje o producencie

Siemens AG

Profil marki

Praktyczna pomoc

Typowe problemy

Zwiększony hałas i wibracje

Sprawdź wyważenie wirnika (szczególnie przy pracy powyżej 60Hz), stan łożysk oraz poprawność montażu mechanicznego.

Przegrzewanie silnika

Sprawdź obciążenie silnika, drożność kanałów chłodzących oraz czy wentylator pracuje poprawnie. W razie potrzeby zastosuj wymuszone chłodzenie.

Kondensacja wewnątrz silnika

Zastosuj grzałkę antykondensacyjną (opcja Q04) i upewnij się, że jest włączona, gdy silnik nie pracuje.

Przed użyciem

  • Sprawdź tabliczkę znamionową pod kątem zgodności z siecią zasilającą.
  • Zweryfikuj typ montażu (IM B3, B5, itp.) i upewnij się, że jest odpowiedni dla aplikacji.
  • Sprawdź pozycję skrzynki zaciskowej i kierunek wprowadzania kabli.
  • Upewnij się, że zapewniono odpowiednią wentylację wokół silnika.
  • W przypadku pracy z przemiennikiem, sprawdź wymagania dotyczące izolacji łożysk (dla FS250+).

Ilustracje i schematy

  • Schematy wymiarowe (Dimension drawings) pokazują kluczowe wymiary montażowe dla różnych typów konstrukcji.
  • Krzywe momentu obciążenia pokazują dopuszczalne obciążenie w funkcji częstotliwości.

Zgodność modelu

  • Silniki przystosowane do pracy z przemiennikami częstotliwości przy napięciu sieciowym do 460 V.
  • Dla FS250 i większych zaleca się stosowanie łożysk izolowanych przy pracy z przemiennikiem.
