Instrukcja montażu czujnika temperatury zewnętrznej Siemens 536-778

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu czujnika temperatury zewnętrznej Siemens 536-778 (termistor 100K Ohm). Dokument zawiera dwie procedury instalacji (Opcja A i Opcja B) w zależności od odległości między puszką montażową a końcem kolanka, a także schemat podłączenia elektrycznego.

Wymagania i przygotowanie

Przed przystąpieniem do pracy należy przygotować następujące narzędzia: wkrętarkę z odpowiednią końcówką lub śrubokręt płaski, obcinak/ściągacz izolacji oraz wiertarkę z wiertłami. Przewody powinny być przeciągnięte przez kanał do puszki instalacyjnej w pobliżu miejsca montażu.

Ważne warunki lokalizacji:

• Preferowana lokalizacja to północna strona budynku, w cieniu.
• Czujnik musi być chroniony przed bezpośrednim i pośrednim nasłonecznieniem oraz przeciągami (np. z wywietrzników).
• Wybór procedury montażu zależy od odległości między puszką montażową a końcem kolanka: poniżej 22 cali (56 cm) stosuje się Opcję A, powyżej 22 cali (56 cm) stosuje się Opcję B.

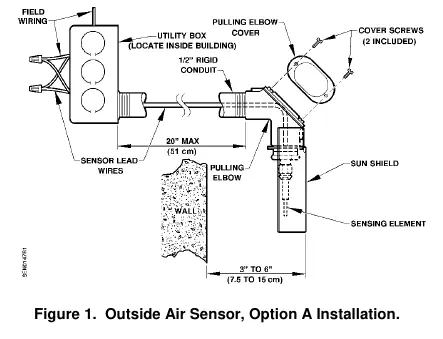

Instalacja (Opcja A)

1. Wywierć otwór w ścianie zewnętrznej na kanał sztywny 1/2 cala (13 mm). Czujnik musi znajdować się 3-6 cali (7,5-15 cm) od ściany.
2. Przeciągnij przewody czujnika przez kanał do puszki wewnątrz budynku i nakręć czujnik na kanał.
3. Obróć czujnik tak, aby osłona była skierowana w dół, chroniąc element pomiarowy przed słońcem.
4. Podłącz przewody czujnika do instalacji wewnątrz puszki.
5. Podłącz przewody do sterownika zgodnie ze schematem.

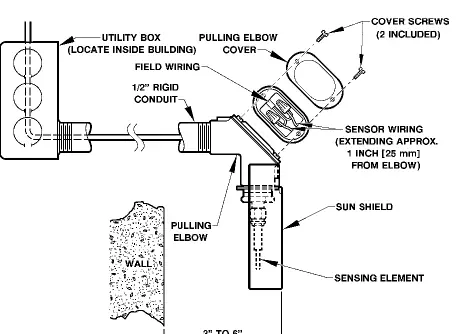

Instalacja (Opcja B)

1. Wywierć otwór w ścianie zewnętrznej na kanał sztywny 1/2 cala (13 mm).
2. Zdejmij pokrywę kolanka i uszczelkę.
3. Przeciągnij przewody czujnika przez kolanko i nakręć zespół kolanko/czujnik na kanał.
4. Obróć czujnik tak, aby osłona była skierowana w dół.
5. Przytnij nadmiar przewodów czujnika (ok. 1 cal / 25 mm od kolanka) i zdejmij 3/8 cala (9,5 mm) izolacji.
6. Przeciągnij przewody instalacyjne do kolanka i połącz je z przewodami czujnika.
7. Załóż z powrotem pokrywę kolanka z uszczelką, upewniając się, że uszczelnienie jest szczelne.
8. Podłącz przewody do sterownika zgodnie ze schematem.

Podłączenie elektryczne

Podłączenie do sterownika należy wykonać zgodnie ze schematem (Rysunek 3). W przypadku wymiany istniejącego czujnika należy odłączyć przewód sygnałowy dodatni (+) od listwy zaciskowej sterownika przed rozpoczęciem prac. Niektóre sterowniki Siemens mogą wymagać zakończenia ekranu.
