Instrukcja połączenia PLC Siemens LOGO! Ethernet

Dowiedz się, jak skonfigurować połączenie Ethernet dla sterowników PLC Siemens LOGO! serii 0BA0-0BA8. Przewodnik zawiera ustawienia HMI, konfigurację oprogramowania LOGO! Soft Comfort, mapowanie adresów oraz schemat okablowania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja opisuje proces konfiguracji połączenia Ethernet dla sterowników PLC Siemens LOGO! (serie 0BA0, 0BA1, 0BA2, 0BA7, 0BA8). Dokument zawiera niezbędne parametry ustawień HMI, kroki konfiguracji w oprogramowaniu LOGO! Soft Comfort oraz tabele mapowania adresów urządzeń.

Ustawienia HMI

Aby poprawnie skonfigurować komunikację, należy wprowadzić następujące parametry w urządzeniu HMI:

Ustawienia adresu IP i TSAP
Ustawienia adresu IP i TSAP
  • PLC type: Siemens LOGO (Ethernet)
  • PLC I/F: Ethernet
  • Port no.: 102
  • PLC sta. no.: 1 (zakres 1-99)
  • Local TSAP: 1000 (musi być większe niż 1000)
  • Remote TSAP: 2100 (zakres 2000-2700)

Uwaga: Wartości Local TSAP i Remote TSAP muszą być ustawione odwrotnie w EasyBuilder dla poprawnej komunikacji.

Konfiguracja w LOGO! Soft Comfort

Konfiguracja wielopołączeniowa wymaga użycia oprogramowania LOGO! Soft Comfort:

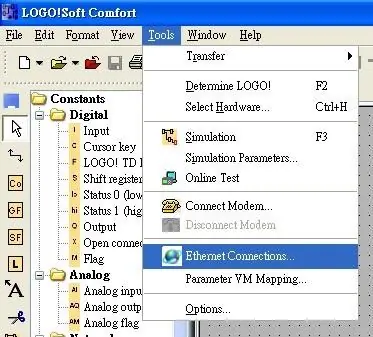

Menu narzędzi w oprogramowaniu LOGO! Soft Comfort
Menu narzędzi w oprogramowaniu LOGO! Soft Comfort

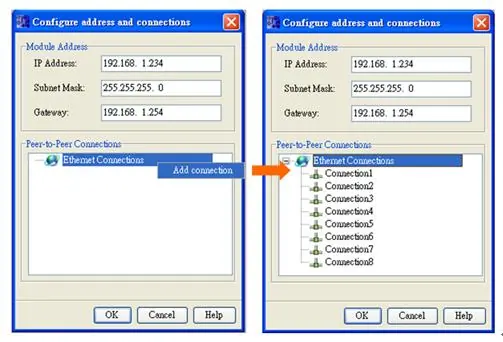

Dodawanie połączenia Ethernet
Dodawanie połączenia Ethernet
  1. W menu Tools wybierz Ethernet Connections.
  2. Kliknij prawym przyciskiem myszy na Ethernet Connections i wybierz Add connections (można dodać do ośmiu połączeń).
  3. Kliknij dwukrotnie na Connection1 i wybierz Server Connection.
  4. Zaznacz opcję Accept all connection requests, aby umożliwić połączenie z dowolnym adresem IP.
  5. Ustaw Remote TSAP na 10.00.
  6. Po zakończeniu ustawień pobierz konfigurację do sterownika Siemens LOGO!.

Mapowanie adresów

Instrukcja zawiera szczegółowe tabele mapowania adresów dla różnych typów danych (Bit/Word), w tym wejść (I), wyjść (Q), znaczników (M), wejść analogowych (AI) oraz wyjść analogowych (AQ). Należy korzystać z tabeli adresacji odpowiedniej dla danej wersji sterownika (0BA7 lub 0BA0/0BA8).

Schemat połączeń

Do połączenia sterownika z siecią Ethernet należy użyć standardowego kabla Ethernet. Schemat kolorów żył (W/Orange, Orange, W/Green, Blue, W/Blue, Green, W/Brown, Brown) jest zgodny ze standardem połączeń sieciowych.

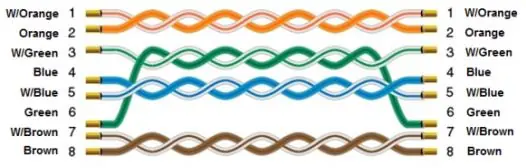

Schemat kolorów kabla Ethernet
Schemat kolorów kabla Ethernet
