Instrukcja obsługi sterownika logicznego Siemens LOGO! 0BA8
Szybki przewodnik po instrukcji obsługi sterownika logicznego Siemens LOGO! 0BA8. Dowiedz się, jak zainstalować, zaprogramować i skonfigurować urządzenie, korzystać z funkcji specjalnych oraz serwera WWW.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik logiczny Siemens LOGO! 0BA8 to uniwersalny moduł logiczny, który integruje sterowanie, panel operatora, zasilanie oraz interfejsy komunikacyjne. Niniejsza instrukcja dotyczy wyłącznie serii urządzeń 0BA8. Kluczowe cechy serii obejmują wbudowaną obsługę komunikacji Ethernet, wbudowany serwer WWW, obsługę kart Micro SD oraz zwiększoną liczbę połączeń wejść/wyjść.
Instalacja i okablowanie
Urządzenie jest przeznaczone do montażu w szafie sterowniczej lub obudowie. Można je zamontować na szynie DIN 35 mm lub na ścianie za pomocą śrub M4. Podczas instalacji należy pamiętać o:
- Wyłączeniu zasilania przed przystąpieniem do prac instalacyjnych.
- Stosowaniu odpowiednich przekrojów przewodów (od 1,5 mm² do 2,5 mm²).
- Oddzieleniu okablowania AC od obwodów DC wysokiego napięcia i sygnałów niskonapięciowych.
- Podłączeniu zacisku FE do uziemienia ochronnego.
Programowanie
Programowanie LOGO! odbywa się poprzez tworzenie bloków logicznych. Użytkownik może tworzyć programy bezpośrednio na urządzeniu lub za pomocą oprogramowania LOGO!Soft Comfort na komputerze PC. Instrukcja opisuje zasady tworzenia programów, używanie konektorów, bloków logicznych oraz konfigurację zabezpieczeń hasłem.
Funkcje LOGO!
Urządzenie oferuje szeroki zakres funkcji:
- Funkcje podstawowe: AND, OR, NAND, NOR, XOR, NOT.
- Funkcje specjalne: Timery (opóźnienia włączenia/wyłączenia, przekaźniki impulsowe), liczniki, funkcje analogowe (komparatory, wzmacniacze, filtry), zegary astronomiczne, rejestry przesuwne oraz funkcje matematyczne.
Konfiguracja i serwer WWW
LOGO! 0BA8 posiada wbudowany serwer WWW, umożliwiający obsługę sterownika przez przeglądarkę internetową. Konfiguracja sieciowa (adres IP, maska podsieci, brama) jest możliwa bezpośrednio z poziomu urządzenia lub przez oprogramowanie. Urządzenie może pracować w trybie Master lub Slave.
Diagnostyka i konserwacja
W przypadku wystąpienia błędów, LOGO! oferuje funkcje diagnostyczne, które pozwalają na podgląd statusu oprogramowania i sprzętu, w tym błędów połączeń Ethernet, błędów kart SD oraz statusu modułów rozszerzeń. Karta Micro SD służy do przechowywania programów i logowania danych procesowych.
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Brak komunikacji Ethernet
Sprawdź połączenie kablowe RJ45 i status diody Ethernet (migająca pomarańczowa oznacza przesyłanie danych, stała zielona oznacza połączenie).
Błąd karty Micro SD
Upewnij się, że karta jest sformatowana w systemie plików FAT32 i nie jest pełna.
Nie można edytować programu na urządzeniu
Sprawdź, czy program nie jest zabezpieczony hasłem lub czy sterownik nie znajduje się w trybie RUN.
Przed użyciem
- Sprawdź napięcie zasilania (12/24V DC lub 230V AC/DC).
- Upewnij się, że moduły rozszerzeń mają to samo napięcie co moduł bazowy.
- Przygotuj kabel Ethernet kategorii 5 (ekranowany).
- Sprawdź, czy karta Micro SD jest sformatowana w systemie FAT32.
- Upewnij się, że masz uprawnienia administratora do zmiany ustawień sieciowych.
Ilustracje i schematy
- Schematy połączeń zasilania DC i AC.

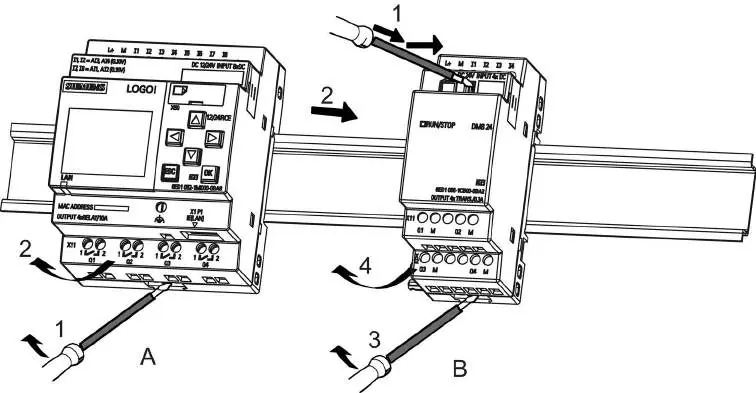

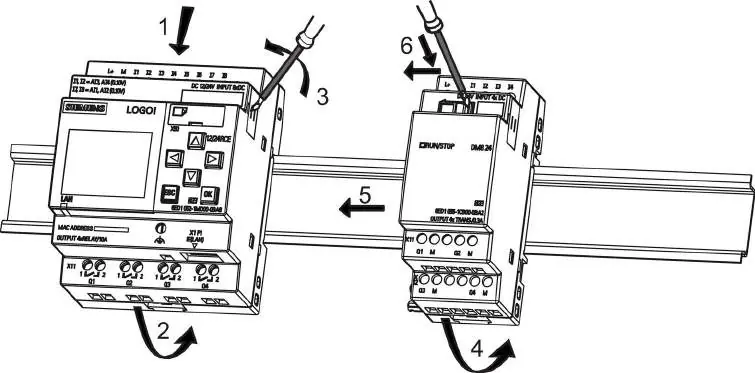

- Schematy montażu na szynie DIN.
- Schematy podłączenia czujników analogowych.
- Schematy konfiguracji sieciowej.
Zgodność modelu
- Seria 0BA8 jest niekompatybilna z poprzednimi seriami urządzeń.
- Moduły rozszerzeń muszą mieć to samo napięcie co moduł bazowy (z wyjątkami dla modułów analogowych).
- LOGO! TDE jest kompatybilne tylko z serią 0BA8.
