Instrukcja obsługi opryskiwacza UTV Master 50 Gallon 12VUTV-M
Szybki przewodnik po montażu, obsłudze i konserwacji opryskiwacza UTV Master 50 Gallon (model 12VUTV-M). Dowiedz się, jak bezpiecznie przygotować urządzenie, przeprowadzić oprysk i przygotować sprzęt do przechowywania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Opryskiwacz Master 50 Gallon UTV (model 12VUTV-M) jest przeznaczony do rozpylania pestycydów, herbicydów i innych niepalnych cieczy rolniczych. Uwaga: Urządzenie nie jest certyfikowane do wody pitnej ani innych płynów spożywczych. Używanie chemikaliów żrących (np. wybielacz) lub łatwopalnych (np. paliwo) jest zabronione i powoduje utratę gwarancji.
Montaż opryskiwacza
Do montażu wymagane są: klucz nasadowy 1/2", kombinerki oraz taśma teflonowa (nie dołączone do zestawu). Część elementów może znajdować się wewnątrz zbiornika.
- Przygotowanie zbiornika: Zamontuj korek spustowy z uszczelką i zabezpieczeniem.
- Uchwyty: Zamontuj uchwyt pistoletu natryskowego oraz ramiona montażowe belki (boom) do zbiornika.
- Pompa i osprzęt: Zamontuj manometr (używając taśmy teflonowej na gwincie) oraz podłącz wąż pistoletu do regulatora ciśnienia.
- Belka opryskowa: Zamontuj belkę do ramion montażowych i podłącz wąż wlotowy do zaworu odcinającego.
- Zasilanie: Podłącz wiązkę przewodów do pompy, a następnie zaciski do akumulatora pojazdu (czerwony do plusa, czarny do minusa).
Obsługa i opryskiwanie
Przed każdym użyciem należy przetestować urządzenie czystą wodą, aby upewnić się, że nie ma wycieków. Podczas pracy należy stosować odzież ochronną zgodnie z etykietą używanego środka chemicznego.
- Oprysk punktowy: Użyj pistoletu natryskowego. Dyszę można regulować, aby uzyskać strumień lub mgłę.
- Oprysk szeroki (belka): Otwórz zawór belki, upewnij się, że dysze są skierowane w dół i włącz zasilanie przełącznikiem zdalnym.
- Ograniczenia: Nie opryskiwać przy wietrze przekraczającym 4 MPH (ok. 6,4 km/h).
Czyszczenie i przechowywanie
Po każdym użyciu należy przepłukać system czystą wodą. Przed zimowaniem należy przepuścić przez system płyn niezamarzający do instalacji RV, aby zapobiec uszkodzeniu pompy i przewodów przez mróz. Pozostawienie urządzenia zamarzniętego powoduje utratę gwarancji.
Rozwiązywanie problemów
W przypadku problemów z działaniem pompy (np. brak uruchomienia, brak ciśnienia, wycieki), należy sprawdzić połączenia elektryczne, bezpiecznik, stan przewodów oraz szczelność wszystkich połączeń. Nigdy nie próbuj udrażniać dyszy, dmuchając w nią ustami.
Praktyczna pomoc
Typowe problemy
Pompa nie włącza się
Sprawdź połączenia akumulatora, bezpiecznik, stan przewodów, napięcie oraz przełącznik ciśnienia.
Pompa nie zasysa płynu (nie pracuje)
Uzupełnij zbiornik, sprawdź czy nie ma wycieków powietrza w układzie ssącym lub zatorów w zaworze wlotowym.
Niskie ciśnienie lub przepływ
Sprawdź zużycie dyszy, szczelność układu, drożność zaworów lub stan membrany pompy.
Pompa pracuje, gdy nie używasz opryskiwacza
Sprawdź, czy w układzie nie ma wycieków lub powietrza. Może być wymagana wymiana przełącznika ciśnienia.
Przed użyciem
- Sprawdź szczelność zbiornika i wszystkich połączeń węży.
- Upewnij się, że korek spustowy na dnie zbiornika jest dokręcony.
- Sprawdź, czy połączenia elektryczne z akumulatorem są poprawne.
- Przetestuj urządzenie czystą wodą przed użyciem chemikaliów.
- Załóż odzież ochronną (rękawice, okulary) zgodnie z etykietą środka chemicznego.
Ilustracje i schematy

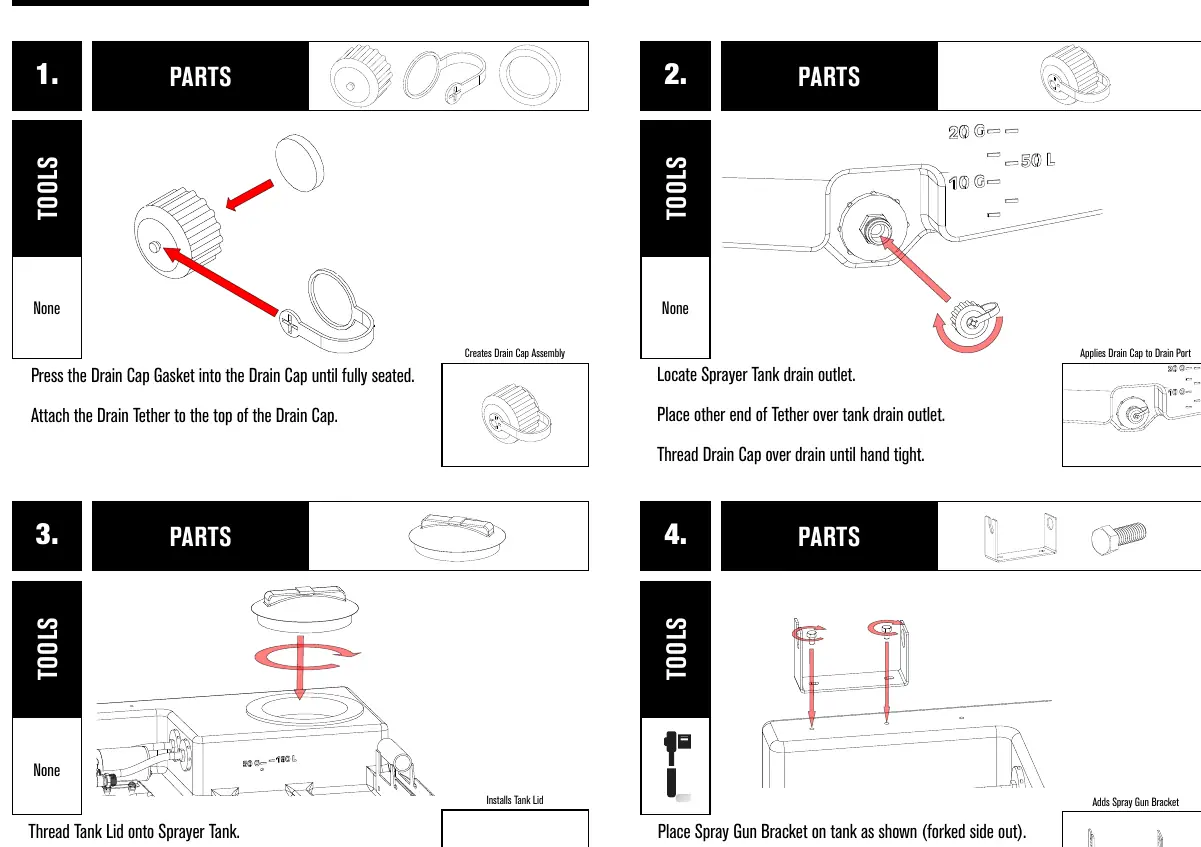

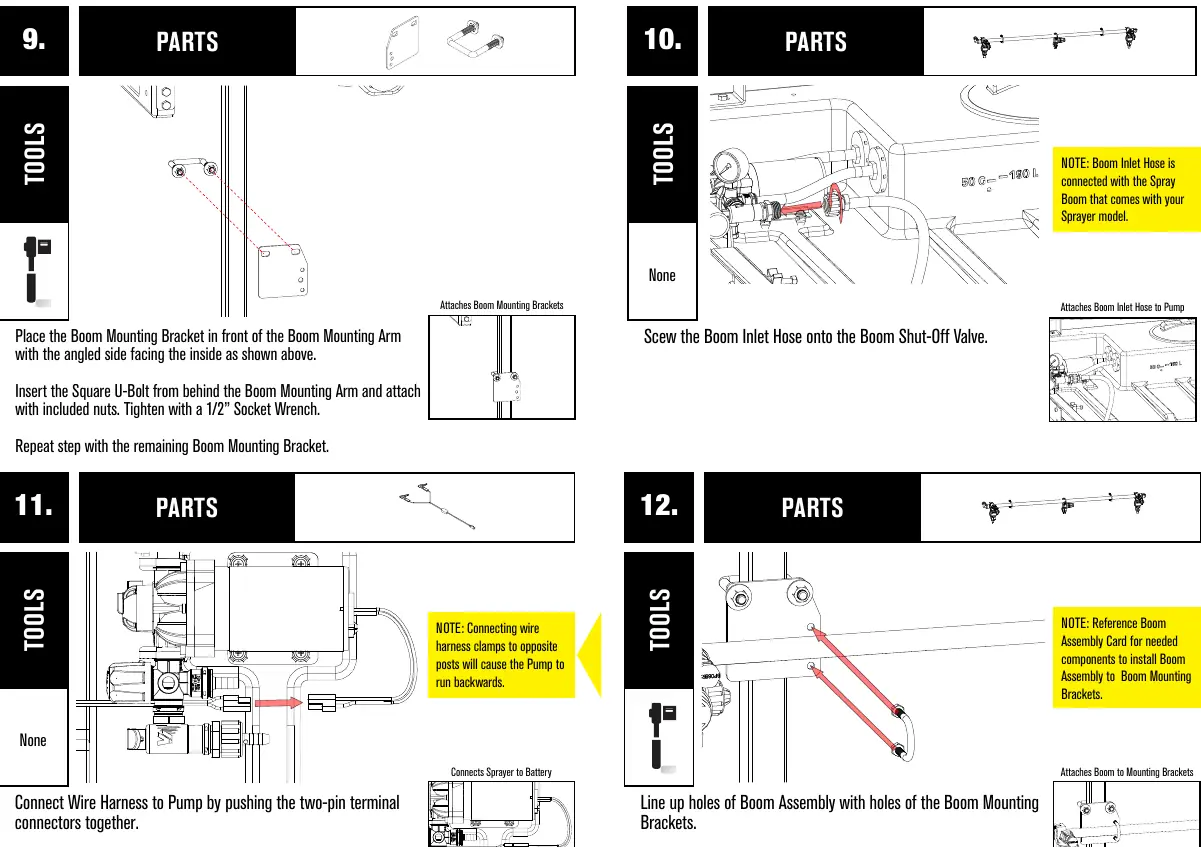

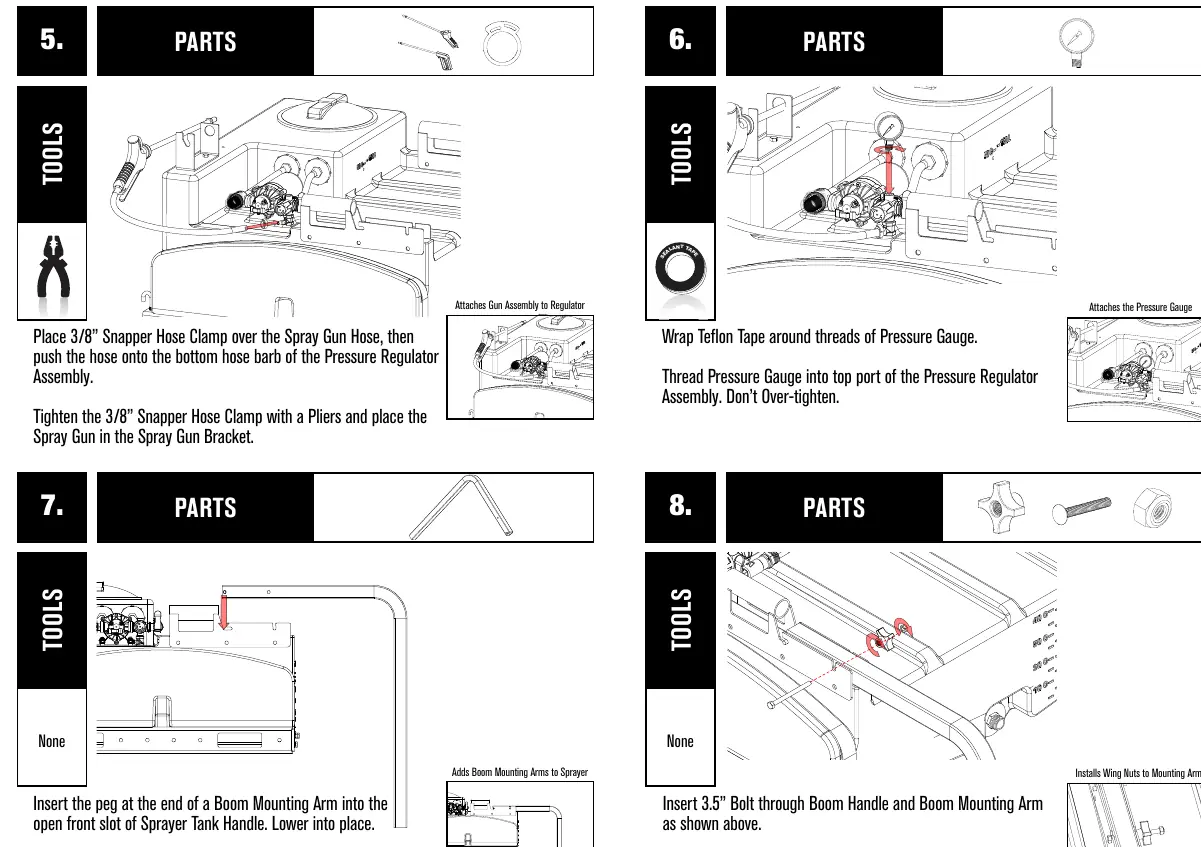

- Schemat montażu (strony 5-7) pokazuje krok po kroku instalację elementów na zbiorniku.
- Tabela części (strona 13) zawiera listę wszystkich komponentów z numerami katalogowymi do zamawiania części zamiennych.
Zgodność modelu
- Nie używać do wody pitnej.
- Nie używać chemikaliów żrących (np. wybielacz) ani łatwopalnych (np. paliwo).
- Wymaga akumulatora 12V.
