Matchmaster 04MM-TB02X Full-Motion TV Wall Mount
Instrukcja montażu i obsługi uchwytu ściennego Full-Motion Matchmaster 04MM-TB02X. Dowiedz się, jak bezpiecznie zamontować telewizor i dostosować jego pozycję.
Spis treści
Opis produktu
Uchwyt ścienny Matchmaster 04MM-TB02X to wysokiej jakości rozwiązanie typu Full-Motion, zaprojektowane do bezpiecznego montażu telewizorów płaskich. Dzięki swojej konstrukcji pozwala na płynną regulację pozycji ekranu, zapewniając optymalny kąt widzenia w każdym pomieszczeniu. Produkt jest kompatybilny z szerokim zakresem standardów VESA, co czyni go uniwersalnym wyborem dla wielu modeli telewizorów dostępnych na rynku.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do instalacji należy dokładnie zapoznać się z instrukcją. Upewnij się, że ściana, na której montowany jest uchwyt, jest w stanie utrzymać łączny ciężar telewizora oraz samego uchwytu. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Nigdy nie przekraczaj maksymalnego dopuszczalnego obciążenia wynoszącego 30 kg. W przypadku montażu na ścianach drewnianych lub betonowych należy użyć odpowiednich elementów montażowych dostarczonych w zestawie.
Instalacja krok po kroku
Proces montażu rozpoczyna się od przymocowania płyty ściennej do wybranej powierzchni. Należy użyć poziomicy, aby upewnić się, że uchwyt jest zamontowany prosto. Po zabezpieczeniu płyty ściennej, należy zamontować ramiona uchwytu do telewizora, korzystając z odpowiednich śrub i podkładek dopasowanych do otworów montażowych VESA w urządzeniu. Po przygotowaniu obu elementów, telewizor należy zawiesić na płycie ściennej i zabezpieczyć go zgodnie z instrukcją, aby zapobiec przypadkowemu zsunięciu się urządzenia.
Obsługa i konserwacja
Po zakończeniu instalacji uchwyt umożliwia regulację kąta nachylenia oraz obrotu telewizora. Należy zachować ostrożność podczas zmiany pozycji, aby nie przytrzasnąć kabli. Regularna konserwacja polega na sprawdzaniu co najmniej raz na trzy miesiące, czy wszystkie śruby są dokręcone, a połączenia stabilne. W przypadku zauważenia jakichkolwiek luzów, należy je niezwłocznie wyeliminować, aby zapewnić bezpieczeństwo użytkowania.
Utylizacja
Produkt oraz jego opakowanie powinny być utylizowane zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska. W miarę możliwości należy segregować odpady metalowe i plastikowe, aby umożliwić ich recykling.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Telewizor nie jest wypoziomowany po montażu
Sprawdź, czy płyta ścienna została zamontowana zgodnie z poziomicą i czy wszystkie śruby mocujące są równomiernie dokręcone.
Trudności z regulacją kąta nachylenia
Poluzuj lekko śruby regulacyjne na przegubach, ustaw żądaną pozycję, a następnie ponownie dokręć śruby, aby zablokować ustawienie.
Przed użyciem
- Sprawdź, czy ściana wytrzyma ciężar telewizora (maks. 30 kg).
- Upewnij się, że posiadasz wszystkie elementy zestawu montażowego.
- Przygotuj narzędzia: wiertarkę, poziomicę, śrubokręt.
- Zweryfikuj rozstaw otworów VESA w telewizorze.
- Upewnij się, że w miejscu wiercenia nie przebiegają przewody elektryczne.
Parametry w praktyce
- Maksymalne obciążenie
- Limit wagowy 30 kg, którego nie wolno przekraczać dla bezpieczeństwa.
Ilustracje i schematy

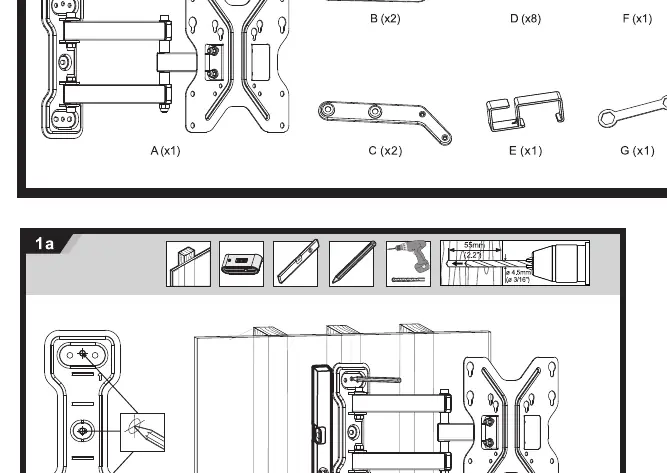

- Schemat 1a/1b pokazuje sposób montażu płyty ściennej do różnych typów ścian.
- Schemat 3 ilustruje łączenie ramion uchwytu z płytą ścienną.
- Schematy 4a/4b przedstawiają dobór śrub i podkładek dla różnych standardów VESA.
Zgodność modelu
- Kompatybilny z VESA: 75x75, 100x100, 200x100, 200x200, 300x300, 400x400.
