Instrukcja obsługi piły stołowej MAX 31131
Szybki przewodnik po instrukcji obsługi piły stołowej MAX 31131. Zawiera informacje o montażu, ustawieniach, bezpiecznej obsłudze i konserwacji urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piła stołowa MAX 31131 służy do cięcia drewna i materiałów drewnopochodnych. Przed użyciem należy upewnić się, że urządzenie jest stabilnie zamontowane, a wszystkie osłony (klin rozszczepiający, osłona tarczy) są poprawnie zainstalowane. str. 4, 70
Najważniejsze czynności
- Montaż klina rozszczepiającego str. 10, 76
- Regulacja głębokości cięcia str. 11, 77
Pierwsze uruchomienie
- Upewnij się, że piła jest odłączona od zasilania. Zamontuj nogi, przedłużenia stołu, klin rozszczepiający i osłonę tarczy. Podłącz do zasilania i sprawdź działanie bez obciążenia przez 1 minutę. str. 10, 11, 76, 77
Problemy i rozwiązania
Przeciążenie silnika
Odczekaj 30 minut, naciśnij przycisk resetu (11a) i włącz ponownie.
str. 13, 79Konserwacja i reset
- W przypadku przeciążenia, odczekaj 30 minut i naciśnij przycisk resetu (11a). str. 13, 79
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1800W (S1) / 2000W (S6 25%) | Moc silnika | str. 4, 70 |
| Prędkość | 5000 obr./min | Prędkość obrotowa | str. 4, 70 |
Gdzie szukać w PDF
- Dane techniczne str. 4, 70
- Ustawienia str. 11, 77
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piła stołowa MAX 31131 jest przeznaczona do cięcia drewna i materiałów drewnopochodnych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub poważnych obrażeń ciała. Urządzenie musi być stabilnie zamontowane i zabezpieczone przed przewróceniem.
Montaż i przygotowanie
Przed montażem należy przygotować czyste i równe podłoże. Upewnij się, że piła jest odłączona od zasilania.
- Montaż ramy: Zamocuj nogi (16) do każdego rogu piły za pomocą śrub (19). Pamiętaj o zamontowaniu podpórek (21a/21b) oraz gumowych stóp (16a). Zamocuj poprzeczki (17, 18) oraz mechanizmy zapobiegające przewróceniu (16b) na tylnych nogach.
- Przedłużenia stołu: Zamocuj przedłużenia (8) do stołu piły (1) za pomocą poprzeczek (21c) i śrub (19).
- Klin rozszczepiający: Ustaw tarczę w pozycji pionowej (0°). Odległość między tarczą (3) a klinem (6) powinna wynosić 3-5 mm.
- Osłona tarczy: Zamontuj osłonę (4) na klinie rozszczepiającym (6) za pomocą śruby (25). Osłona musi poruszać się swobodnie.
Ustawienia
- Głębokość cięcia: Użyj pokrętła (12), aby podnieść lub obniżyć tarczę. Tarcza powinna wystawać ponad materiał maksymalnie na wysokość jednego zęba.
- Kąt tarczy: Zwolnij pokrętło blokujące (13) i ustaw żądany kąt (0-45°) za pomocą pokrętła (12).
- Prowadnica równoległa: Zamontuj prowadnicę (15) po prawej stronie tarczy. Użyj skali na szynie przedniej (14) do ustawienia odległości.
- Prowadnica ukośna: Wsuń prowadnicę (7) w rowek stołu. Ustaw żądany kąt (0-60°) za pomocą śruby motylkowej (32).
Obsługa
Przed włączeniem upewnij się, że strefa robocza jest czysta. Włącz piłę zielonym przyciskiem (11, oznaczenie 'I'). Podawaj materiał równomiernie. W przypadku małych elementów używaj popychacza (9). Nigdy nie pracuj 'z ręki' bez użycia prowadnic.
Konserwacja
Regularnie usuwaj trociny i pył za pomocą odkurzacza. Smaruj części ruchome lekkim olejem. Jeśli szczotki węglowe są zużyte, należy wymienić obie.
Praktyczna pomoc
Typowe problemy
Piła wyłącza się podczas pracy
Zadziałało zabezpieczenie przeciążeniowe. Odczekaj 30 minut, aż silnik ostygnie, a następnie naciśnij przycisk resetu (11a).
Tarcza blokuje się w materiale
Wyłącz piłę natychmiast. Nie próbuj wyciągać materiału, gdy tarcza się obraca. Upewnij się, że klin rozszczepiający jest poprawnie ustawiony.
Przed użyciem
- Sprawdź, czy piła jest odłączona od zasilania przed montażem.
- Upewnij się, że tarcza jest poprawnie zamontowana i obraca się w odpowiednim kierunku.
- Sprawdź, czy klin rozszczepiający jest ustawiony w odległości 3-5 mm od tarczy.
- Upewnij się, że osłona tarczy porusza się swobodnie.
- Sprawdź, czy stół jest stabilny i wypoziomowany.
Parametry w praktyce
- S6 25% 2000 W
- Moc przy pracy przerywanej (25% cyklu pracy).
- 5000 obr./min
- Prędkość obrotowa tarczy bez obciążenia.
Ilustracje i schematy

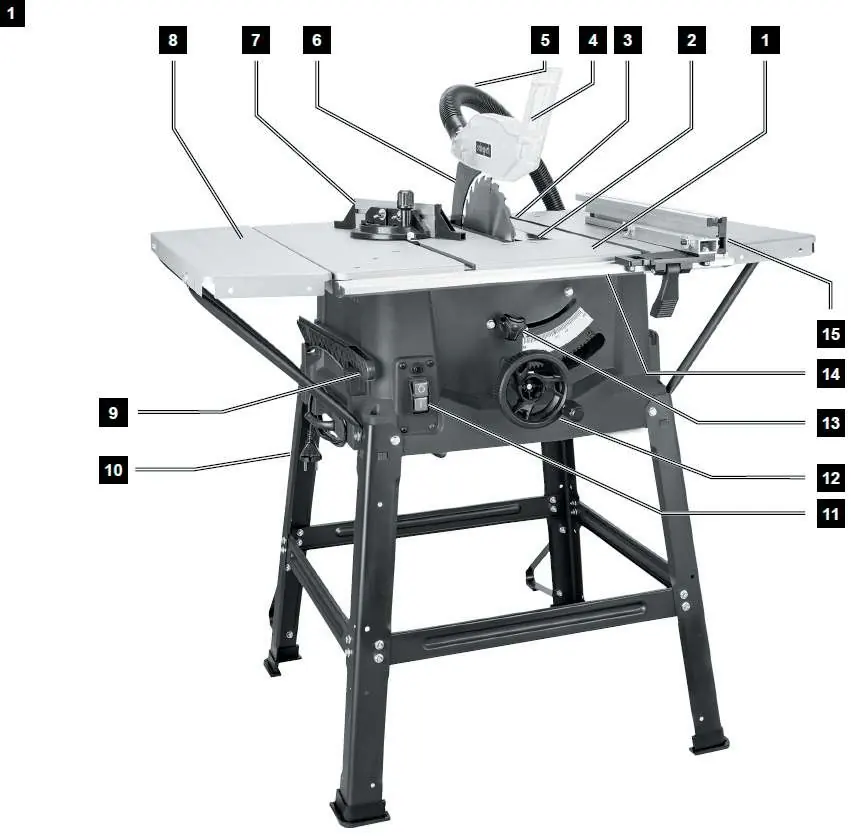

- Rysunek 1: Główne elementy piły.

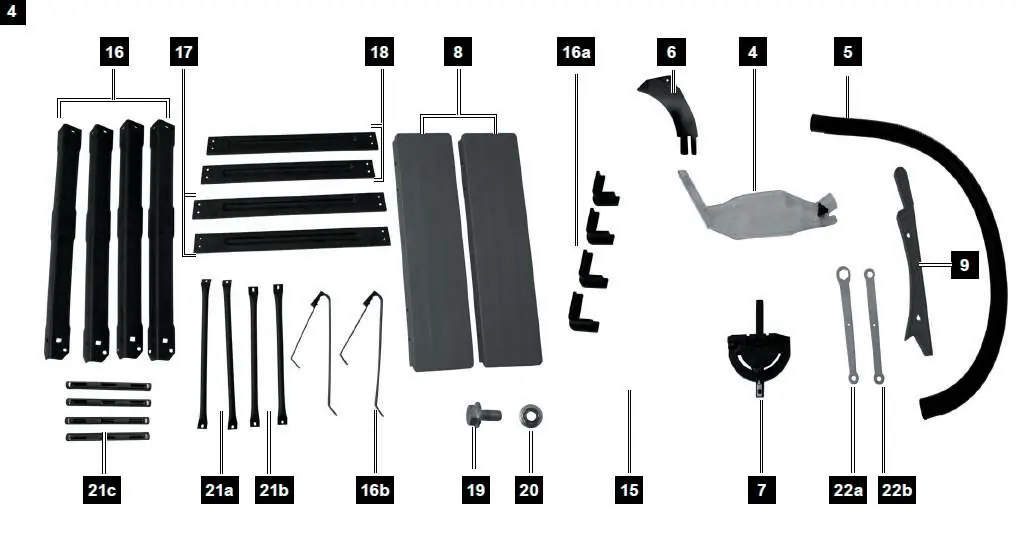

- Rysunek 4: Wykaz części do montażu.
- Rysunek 8-10: Montaż i regulacja klina rozszczepiającego.
- Rysunek 11-12: Montaż osłony tarczy.
- Rysunek 15-17: Regulacja prowadnicy równoległej.
Zgodność modelu
- Używaj tylko tarcz zgodnych z normą EN 847-1.
- Nie używaj tarcz ze stali szybkotnącej HSS.
- Nie używaj tarcz szlifierskich ani szczotek drucianych.
