Zestaw montażowy radia Metra 107-CH5 dla Jeep Grand Cherokee 1996-1998

Opis produktu

Zestaw montażowy Metra 107-CH5 został zaprojektowany specjalnie dla pojazdów Jeep Grand Cherokee z lat 1996-1998. Umożliwia on estetyczną instalację radia w formacie ISO DDIN (z obudową w kształcie litery L) lub radia Pioneer Modular o przekątnej 6.8 cala. Panel wykończeniowy został zaprojektowany tak, aby teksturą pasował do fabrycznego wykończenia deski rozdzielczej.

Bezpieczeństwo

Przed przystąpieniem do demontażu fabrycznego radia należy wyjąć kluczyk ze stacyjki i odczekać kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne elementy wyposażenia są podłączone przed ponownym włączeniem zapłonu.

Demontaż deski rozdzielczej

• Odepnij i zdejmij panel sterowania klimatyzacją oraz wycieraczkami.
• Odepnij i zdejmij panel przełącznika świateł.
• Odkręć 10 śrub typu Phillips znajdujących się na górze i dole ramki radia/zestawu wskaźników, a następnie ostrożnie podważ i zdejmij ramkę.
• Odkręć dwie śruby sześciokątne 3/8 cala mocujące fabryczne radio i odłącz wiązkę przewodów.

Przygotowanie zestawu

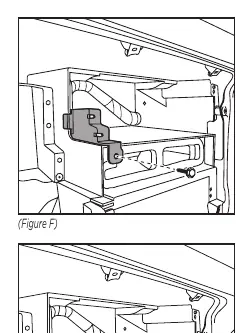

Wymagane jest wykonanie modyfikacji fabrycznego panelu deski rozdzielczej poprzez wycięcie obszaru nawiewów klimatyzacji. Następnie należy zamontować wspornik przedłużający po stronie kierowcy, wykorzystując fabryczne elementy montażowe, oraz umieścić adapter nawiewu w otworze fabrycznym.

Montaż radia

W zależności od typu radia, należy odpowiednio przygotować wsporniki montażowe. W przypadku radia ISO DDIN, należy odłamać przednie wypustki montażowe. Po podłączeniu wiązki przewodów i anteny, radio należy wsunąć w otwór montażowy, zabezpieczyć śrubami i zamontować panel wykończeniowy. Zaleca się użycie odpowiednich adapterów wiązki przewodów marki Metra lub Axxess.

Konserwacja i wsparcie

W przypadku problemów z instalacją, producent oferuje wsparcie techniczne pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected] w godzinach pracy podanych w dokumentacji.
