Instrukcja obsługi omomierza Metrel MicroOhm 10A MI 3250

Szybki przewodnik po obsłudze omomierza Metrel MicroOhm 10A (MI 3250). Dowiedz się, jak wykonywać pomiary rezystancji metodą czteroprzewodową, konfigurować tryby pracy, zarządzać pamięcią i dbać o urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Metrel MicroOhm 10A (MI 3250) to przenośny omomierz niskich rezystancji, wykorzystujący czteroprzewodową metodę Kelvina. Urządzenie jest przeznaczone do pomiarów rezystancji przełączników, przekaźników, złączy, szyn zbiorczych, uzwojeń silników i transformatorów oraz połączeń kablowych. Przed użyciem upewnij się, że obiekt testowy jest odłączony od zasilania (de-energized).

Opis urządzenia i panel sterowania

Panel przedni zawiera wyświetlacz LCD (320x240) oraz klawiaturę sterującą:

Panel przedni urządzenia
Panel przedni urządzenia
Standardowy zestaw akcesoriów
Standardowy zestaw akcesoriów
  • START/STOP: Rozpoczęcie lub zakończenie pomiaru.
  • ON/OFF: Włączanie/wyłączanie urządzenia (automatyczne wyłączanie po 15 minutach bezczynności).
  • MEM: Zarządzanie pamięcią (zapis, odczyt, usuwanie wyników).
  • SELECT: Wybór funkcji lub parametrów.
  • Strzałki (góra/dół/lewo/prawo): Nawigacja po menu i zmiana wartości.
  • LIGHT: Włączanie/wyłączanie podświetlenia (przytrzymanie przez 3s powoduje RESET).

Zasilanie i ładowanie

Urządzenie może być zasilane z sieci lub z sześciu akumulatorów Ni-Cd/Ni-MH (zalecane 3500mAh). Ładowanie odbywa się automatycznie po podłączeniu zasilacza sieciowego. Uwaga: Nie używaj baterii alkalicznych, gdy podłączony jest zasilacz sieciowy, ponieważ mogą wybuchnąć. W przypadku nowych lub długo nieużywanych akumulatorów zaleca się wykonanie 2-4 cykli pełnego ładowania i rozładowania w celu przywrócenia ich pojemności.

Komora baterii
Komora baterii

Metoda pomiarowa (Czteroprzewodowa metoda Kelvina)

Dla rezystancji poniżej 20 Ω zaleca się stosowanie metody czteroprzewodowej. Prąd pomiarowy przepływa przez zaciski C1 i C2, natomiast spadek napięcia mierzony jest przez zaciski P1 i P2. Zapewnia to wysoką dokładność, eliminując wpływ rezystancji przewodów pomiarowych. Upewnij się, że styki obiektu testowego są czyste i wolne od tlenków.

Schemat podłączenia przewodów pomiarowych
Schemat podłączenia przewodów pomiarowych
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16

Tryby pomiarowe

  • Single: Pojedynczy pomiar dwukierunkowy (eliminacja wpływu termoelektrycznego EMF).
  • Continuous: Ciągłe pomiary dwukierunkowe, przydatne przy diagnostyce.
  • Automatic: Pomiar rozpoczyna się automatycznie po wykryciu poprawnego połączenia z obiektem.
  • Inductive: Pomiar jednokierunkowy dla obiektów indukcyjnych (np. silniki, transformatory). Wymaga czasu na ładowanie i rozładowanie energii.
  • Unidirectional: Pomiar jednokierunkowy z ustawionym czasem trwania.

Obsługa menu i pamięć

Menu główne pozwala na dostęp do pomiarów, zarządzania pamięcią (do 199 obiektów), ustawień (język, komunikacja, data/czas, kontrast, kompensacja temperatury, limity) oraz pomocy. Wyniki można zapisywać w pamięci wraz ze znacznikiem daty i czasu.

Komunikacja z komputerem

Urządzenie posiada porty USB i RS232. Do przesyłania danych na komputer służy oprogramowanie HVLink PRO. Przed użyciem USB należy zainstalować odpowiednie sterowniki na komputerze.

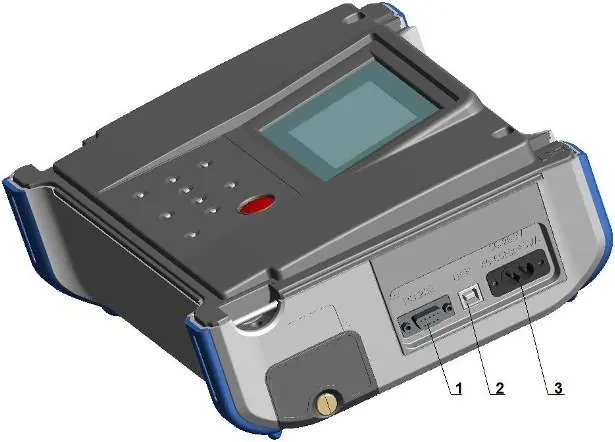

Złącza komunikacyjne i zasilania
Złącza komunikacyjne i zasilania

Konserwacja i bezpieczeństwo

Urządzenie nie zawiera części wymiennych przez użytkownika poza akumulatorami. Obudowę należy czyścić miękką szmatką zwilżoną wodą z mydłem lub alkoholem. Zaleca się coroczną kalibrację w autoryzowanym serwisie.

Dane techniczne

  • Zakres pomiarowy: 0,1 μΩ – 2 kΩ.
  • Prąd testowy: 1 mA – 10 A.
  • Kategoria pomiarowa: CAT IV / 300 V.
  • Waga: 2,8 kg (bez akcesoriów, z bateriami).
  • Wymiary: 31 cm x 13 cm x 25 cm.

Praktyczna pomoc

Typowe problemy

Błąd pomiaru lub brak przepływu prądu

Sprawdź czystość styków obiektu testowego. Wysoka rezystancja połączenia (np. tlenki, brud) uniemożliwia przepływ prądu w pętli C1-C2.

Urządzenie nie włącza się lub szybko się rozładowuje

Upewnij się, że akumulatory są włożone poprawnie. W przypadku nowych lub długo nieużywanych akumulatorów wykonaj 2-4 cykle pełnego ładowania i rozładowania.

Ostrzeżenie o wysokim napięciu na ekranie

Urządzenie wykryło napięcie zewnętrzne > 8V na zaciskach pomiarowych. Odłącz obiekt od zewnętrznego zasilania przed pomiarem.

Przed użyciem

  • Sprawdź stan naładowania akumulatorów (ikona w prawym górnym rogu).
  • Upewnij się, że obiekt testowy jest odłączony od zasilania (de-energized).
  • Wyczyść styki obiektu testowego, aby zapewnić dobry kontakt.
  • Podłącz przewody pomiarowe zgodnie ze schematem (C1, C2 dla prądu; P1, P2 dla napięcia).
  • Wybierz odpowiedni tryb pomiarowy (Single, Continuous, Automatic, Inductive, Unidirectional).

Parametry w praktyce

Metoda czteroprzewodowa (Kelvin)
Eliminuje wpływ rezystancji przewodów pomiarowych na wynik, kluczowa przy pomiarach < 20 Ω.
Prąd testowy
Regulowany w zakresie 1 mA – 10 A, zależny od wybranego zakresu pomiarowego.
Kategoria pomiarowa
CAT IV / 300 V, zapewnia bezpieczeństwo przy pracy w instalacjach elektrycznych.

Ilustracje i schematy

  • Schemat połączeń (str. 12): Pokazuje układ zacisków C1, C2 (prądowe) oraz P1, P2 (napięciowe) dla metody czteroprzewodowej.
  • Wykresy I/t (str. 32-35): Ilustrują przebieg prądu i czasu dla różnych trybów pomiarowych (Single, Continuous, Inductive, Unidirectional).

Zgodność modelu

  • Urządzenie współpracuje z oprogramowaniem HVLink PRO do przesyłania wyników na PC.
  • Komunikacja przez USB lub RS232.
