Instrukcja montażu regału 2-poziomowego Millwood Pines
Kompletny przewodnik montażu regału 2-poziomowego Millwood Pines. Sprawdź listę części, wymagane narzędzia oraz instrukcję krok po kroku, aby poprawnie złożyć mebel.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu regału 2-poziomowego Millwood Pines, w tym listę części, narzędzi oraz kroki montażowe z wykorzystaniem śrub mimośrodowych. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż paneli A, B, C, D, E, F przy użyciu elementów montażowych 1 i 2. str. 3
- Regularna konserwacja (dokręcanie śrub) co 4 miesiące. str. 2
Problemy i rozwiązania
Brakujące części
Skontaktuj się ze sklepem, w którym dokonano zakupu.
str. 2Konserwacja i reset
- Sprawdzaj dokręcenie wszystkich śrub co 4 miesiące. str. 2
Gdzie szukać w PDF
- Lista części i narzędzi str. 1, 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu regału 2-poziomowego Millwood Pines należy przygotować czystą i płaską powierzchnię roboczą. Do montażu wymagane są podstawowe narzędzia: młotek oraz śrubokręt. Przed rozpoczęciem pracy sprawdź, czy posiadasz wszystkie części i elementy montażowe wymienione w instrukcji. Nie dokręcaj śrub do końca, dopóki cały mebel nie zostanie złożony.
Lista części i sprzętu
Zestaw zawiera panele oznaczone literami od A do F oraz elementy montażowe (śruby, kołki, wkręty) oznaczone cyframi od 1 do 5. Upewnij się, że posiadasz pełny komplet przed rozpoczęciem prac.
Instrukcja montażu krok po kroku

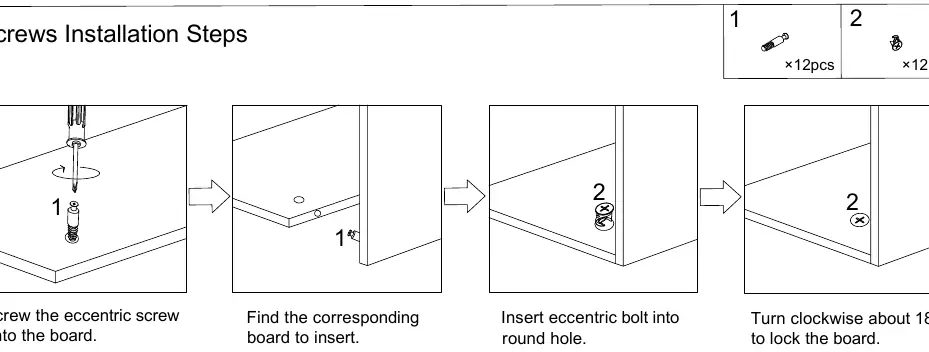

Montaż opiera się na systemie śrub mimośrodowych. Wkręć śrubę mimośrodową w płytę, znajdź odpowiedni otwór w łączonym elemencie, włóż trzpień i przekręć o 180 stopni zgodnie z ruchem wskazówek zegara, aby zablokować połączenie.

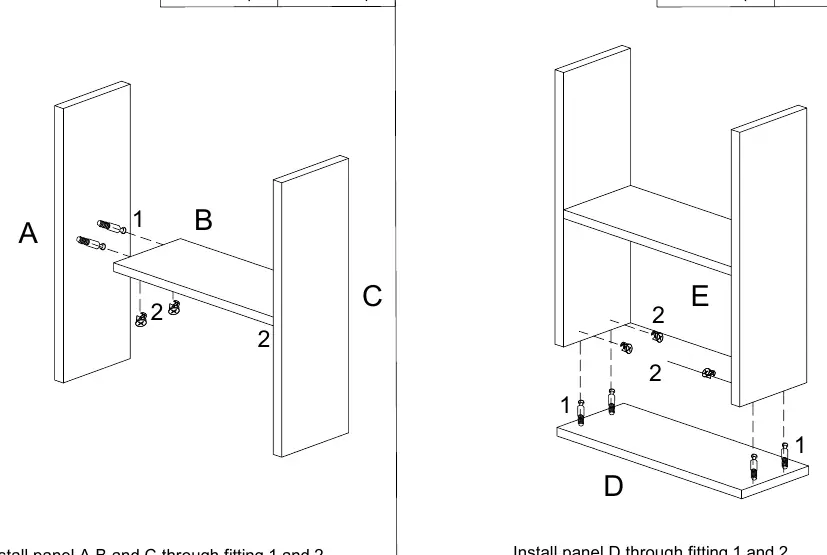

- Krok 1: Połącz panele A, B i C za pomocą elementów 1 i 2.
- Krok 2: Zamontuj panel D do konstrukcji za pomocą elementów 1 i 2.

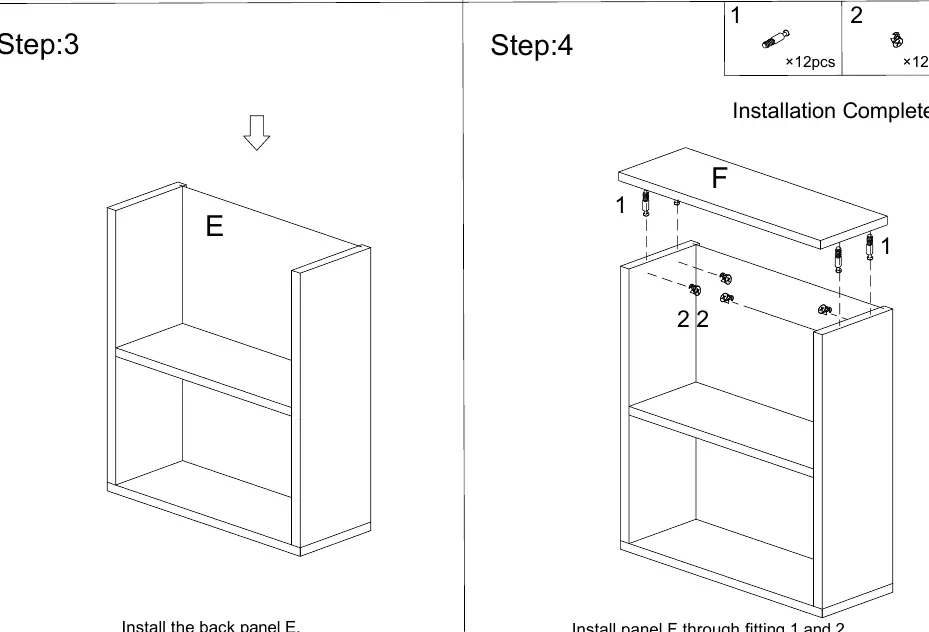

- Krok 3: Zainstaluj tylny panel E.
- Krok 4: Zamontuj górny panel F za pomocą elementów 1 i 2.
- Krok 5: Zabezpiecz konstrukcję za pomocą elementów 3 i 4.
Konserwacja i użytkowanie
Aby zapewnić trwałość i bezpieczeństwo użytkowania regału, należy co najmniej raz na 4 miesiące sprawdzać wszystkie śruby, wkręty i pokrętła, upewniając się, że są odpowiednio dokręcone. W przypadku stwierdzenia brakujących elementów należy niezwłocznie skontaktować się ze sprzedawcą.
Praktyczna pomoc
Typowe problemy
Brakujące części w zestawie
Jeśli stwierdzisz brak jakiegokolwiek elementu, skontaktuj się niezwłocznie ze sklepem, w którym dokonano zakupu.
Niestabilna konstrukcja
Upewnij się, że wszystkie śruby mimośrodowe zostały dokręcone o pełne 180 stopni. Sprawdź dokręcenie wszystkich połączeń.
Przed użyciem
- Przygotuj czystą i płaską powierzchnię do montażu.
- Przygotuj młotek i śrubokręt.
- Sprawdź kompletność wszystkich części (A-F) i elementów montażowych (1-5).
- Nie dokręcaj śrub całkowicie przed zakończeniem montażu całości.
Parametry w praktyce
- Śruba mimośrodowa
- Element blokujący połączenie płyt; wymaga wkręcenia w otwór i przekręcenia o 180 stopni w celu zablokowania.
Ilustracje i schematy
- Schemat montażu śrub mimośrodowych pokazuje proces wkręcania, wkładania w otwór i blokowania poprzez obrót.
- Kroki 1-4 ilustrują kolejność łączenia paneli regału.
