Instrukcja montażu regału Furinno 2-Tier Open Shelf Bookcase 22131
Dowiedz się, jak poprawnie złożyć regał Furinno 2-Tier Open Shelf Bookcase (model 22131). Instrukcja zawiera listę części, kroki montażu oraz ważne informacje o dopuszczalnym obciążeniu półek.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Regał Furinno 22131 to mebel do samodzielnego montażu. Montaż zajmuje około 20 minut i wymaga jednej osoby oraz podstawowych narzędzi. str. 1
Najważniejsze czynności
- Montaż regału str. 1, 2
Pierwsze uruchomienie
- Przygotuj miejsce pracy, policz części i postępuj zgodnie z krokami 1-3. str. 1, 2
Konserwacja i reset
- Czyść produkt łagodnym środkiem czyszczącym i miękką, wilgotną ściereczką. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 10/15/20 lbs | Limity dla półek od góry do dołu | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i zasady bezpieczeństwa str. 1
- Lista części i kroki montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Regał Furinno 2-Tier Open Shelf Bookcase (model 22131) jest przeznaczony do samodzielnego montażu. Proces instalacji zajmuje około 20 minut i wymaga udziału jednej osoby. Przed przystąpieniem do pracy należy przygotować podstawowe narzędzia (śrubokręt, młotek) oraz zapewnić czystą powierzchnię, np. karton, aby uniknąć zarysowań mebla.
Lista części i sprzętu
Przed rozpoczęciem montażu należy zidentyfikować i policzyć wszystkie elementy:
- Części: Panele boczne (A), Panele półek (B), Panel dolny (C), Panel maskujący (D), Panel tylny (E).
- Sprzęt: Śruby typu Pozihead, kątowniki, śruby PWA C/B, kołki (Nail leg), Power Pin.
Instrukcja montażu
Montaż należy przeprowadzać krok po kroku zgodnie z rysunkami technicznymi:
- Krok 1: Przygotowanie paneli. Połącz panele zgodnie z oznaczeniami krawędzi (unfinished edge vs finished edge). Użyj śrub i kątowników zgodnie z instrukcją.

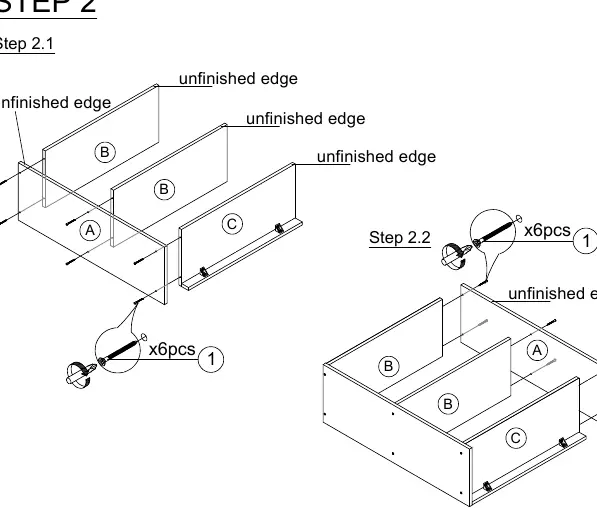

- Krok 2: Montaż konstrukcji. Połącz panele boczne z półkami i panelem dolnym. Upewnij się, że wszystkie elementy są stabilnie dokręcone.

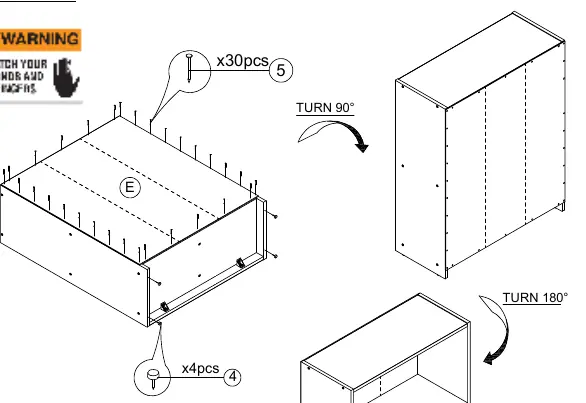

- Krok 3: Wykończenie. Zamontuj panel tylny (E) za pomocą dołączonych kołków (Power Pin).
Zasady bezpieczeństwa i użytkowania
Aby zapewnić bezpieczeństwo i trwałość mebla, należy przestrzegać następujących zasad:

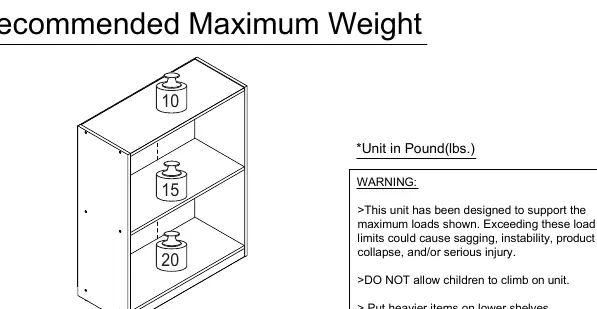

- Limity obciążenia: Górna półka: 10 lbs (ok. 4,5 kg), Środkowa półka: 15 lbs (ok. 6,8 kg), Dolna półka: 20 lbs (ok. 9 kg).
- Rozmieszczenie przedmiotów: Cięższe przedmioty należy zawsze umieszczać na dolnych półkach.
- Ostrzeżenia: Nie pozwalaj dzieciom wspinać się na regał. Przekroczenie limitów wagowych może spowodować niestabilność, wygięcie lub zawalenie się produktu.
Konserwacja
Do czyszczenia produktu używaj łagodnego środka czyszczącego oraz miękkiej, wilgotnej ściereczki. Unikaj stosowania silnych lub ściernych detergentów, które mogą uszkodzić powierzchnię mebla.
Praktyczna pomoc
Typowe problemy
Niestabilność regału
Upewnij się, że cięższe przedmioty znajdują się na dolnych półkach i nie przekraczasz limitów wagowych.
Zarysowania podczas montażu
Montuj mebel na kartonie lub miękkiej powierzchni.
Przed użyciem
- Zidentyfikuj i policz wszystkie części przed montażem.
- Przygotuj narzędzia (śrubokręt, młotek).
- Zapewnij czystą powierzchnię do montażu.
- Sprawdź oznaczenia krawędzi (surowe vs wykończone).
Parametry w praktyce
- Limit obciążenia górnej półki
- 10 lbs (ok. 4,5 kg)
- Limit obciążenia środkowej półki
- 15 lbs (ok. 6,8 kg)
- Limit obciążenia dolnej półki
- 20 lbs (ok. 9 kg)
Ilustracje i schematy
- Rysunki pokazują kolejność łączenia paneli A, B, C, D oraz E.
- Zwróć uwagę na oznaczenia 'unfinished edge' (krawędź surowa) i 'finished edge' (krawędź wykończona) przy montażu.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń.
- Wymaga montażu przez jedną osobę.
