Instrukcja montażu komody 3-szufladowej Furinno Lucca 19154H
Kompletny przewodnik montażu komody 3-szufladowej Furinno Lucca 19154H. Instrukcja zawiera listę części, szczegółowe kroki montażu, wskazówki dotyczące bezpieczeństwa oraz zalecenia dotyczące maksymalnego obciążenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu komody 3-szufladowej Furinno Lucca 19154H zawiera szczegółowe kroki montażu, listę części oraz wytyczne dotyczące bezpieczeństwa i maksymalnego obciążenia. str. 1, 2
Najważniejsze czynności
- Montaż korpusu i szuflad str. 3, 4
- Zabezpieczenie mebla do ściany str. 1
Problemy i rozwiązania
Niestabilność mebla
Sprawdź dokręcenie wszystkich śrub i zamków mimośrodowych.
str. 1Konserwacja i reset
- Czyszczenie: Używaj łagodnego środka czyszczącego i miękkiej szmatki. str. 2
Gdzie szukać w PDF
- Strona tytułowa i ostrzeżenia str. 1
- Lista części i wskazówki str. 2
- Kroki montażu 1-8 str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu komody 3-szufladowej Furinno Lucca (model 19154H). Montaż wymaga dwóch osób i zajmuje około 1,5 godziny. Przed przystąpieniem do pracy należy przygotować odpowiednie narzędzia: śrubokręt oraz młotek.
Przygotowanie do montażu
Przed rozpoczęciem montażu należy wykonać następujące czynności:
- Sprawdzić zawartość opakowania zgodnie z listą części (Parts List) i listą okuć (Hardware List).
- Zabezpieczyć podłogę, montując mebel na kartonie z opakowania, aby uniknąć zarysowań.
- Upewnić się, że wszystkie elementy są kompletne i nieuszkodzone.
- Nie używać niekompatybilnych elementów złącznych, gdyż może to uszkodzić produkt.
Instrukcja montażu
Montaż składa się z 12 kroków. Kluczowe etapy obejmują:

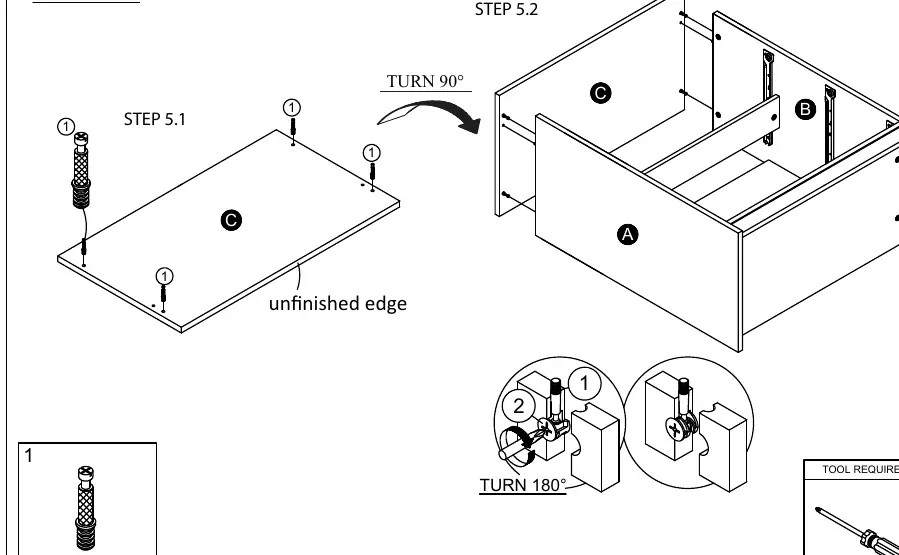

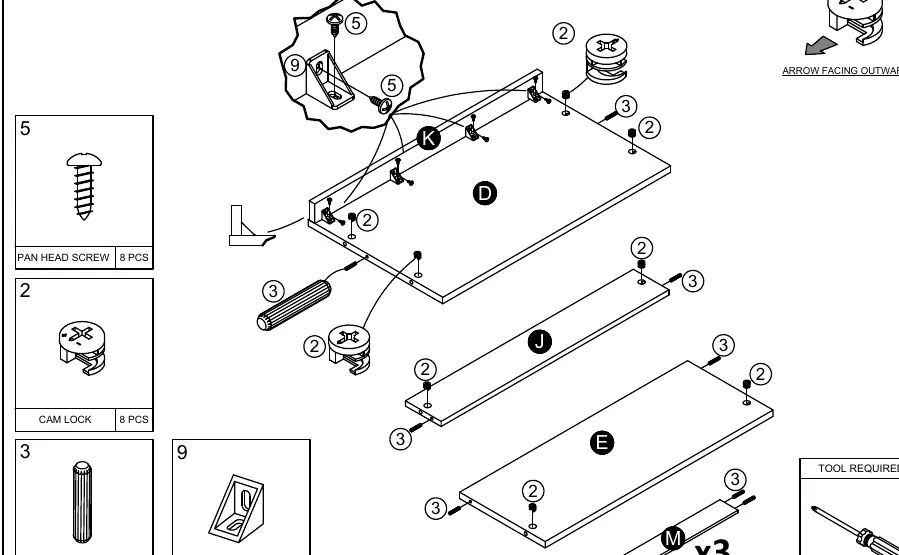

- Kroki 1-5: Montaż korpusu komody, w tym łączenie paneli bocznych, górnych i dolnych za pomocą śrub, kołków i zamków mimośrodowych (cam locks).
- Kroki 6-8: Montaż szuflad, w tym przykręcenie prowadnic (drawer slides) oraz montaż uchwytów.
- Kroki 9-10: Finalne złożenie szuflad i ich osadzenie w korpusie komody.
- Krok 11-12: Zabezpieczenie mebla przed przewróceniem poprzez montaż do ściany (Wall Mounting Set).
Bezpieczeństwo i konserwacja
Aby zapewnić bezpieczne użytkowanie mebla, należy przestrzegać następujących zasad:
- Nie przekraczać maksymalnego dopuszczalnego obciążenia wskazanego w instrukcji.
- Cięższe przedmioty należy umieszczać na dolnych półkach.
- Nie pozwalać dzieciom wspinać się na mebel.
- Mebel należy czyścić łagodnym środkiem czyszczącym przy użyciu miękkiej, wilgotnej szmatki. Nie używać żrących ani ściernych środków czyszczących.
- W przypadku problemów z montażem lub brakujących części, należy skontaktować się z obsługą klienta pod adresem [email protected].
Praktyczna pomoc
Typowe problemy
Szuflady nie domykają się płynnie
Sprawdź, czy prowadnice (CL/CR) zostały zamontowane w odpowiednich pozycjach i czy śruby są dokręcone równo z powierzchnią panelu.
Konstrukcja jest niestabilna
Upewnij się, że wszystkie zamki mimośrodowe (cam locks) są dokręcone do oporu, a mebel jest wypoziomowany.
Przed użyciem
- Sprawdź wszystkie części zgodnie z listą w instrukcji.
- Przygotuj śrubokręt i młotek.
- Zapewnij miejsce do montażu na kartonie.
- Upewnij się, że masz drugą osobę do pomocy.
- Zidentyfikuj wszystkie elementy okuć (śruby, kołki, zamki).
Parametry w praktyce
- Maksymalne obciążenie
- Przekroczenie limitów wagowych może prowadzić do uszkodzenia mebla, niestabilności lub obrażeń.
Ilustracje i schematy

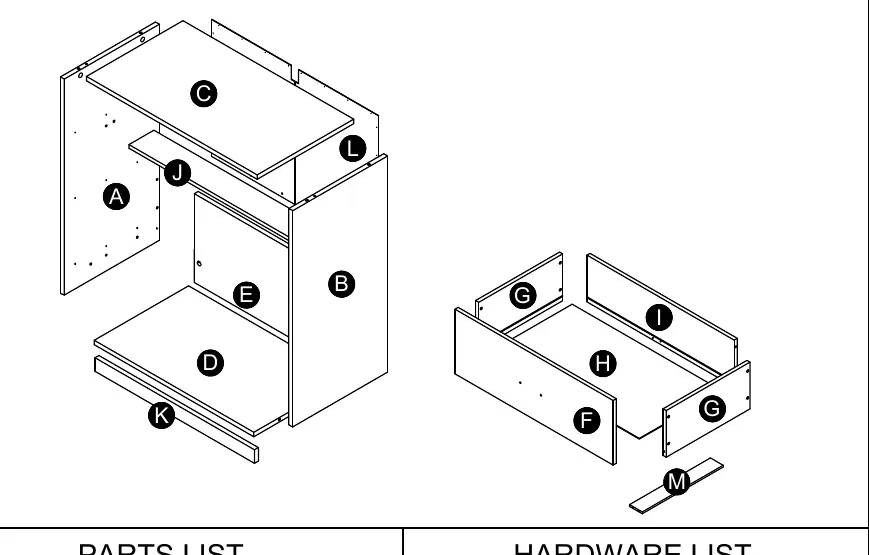

- Exploded View: Rysunek złożeniowy pokazujący rozmieszczenie wszystkich paneli (A-M) i okuć (1-13).

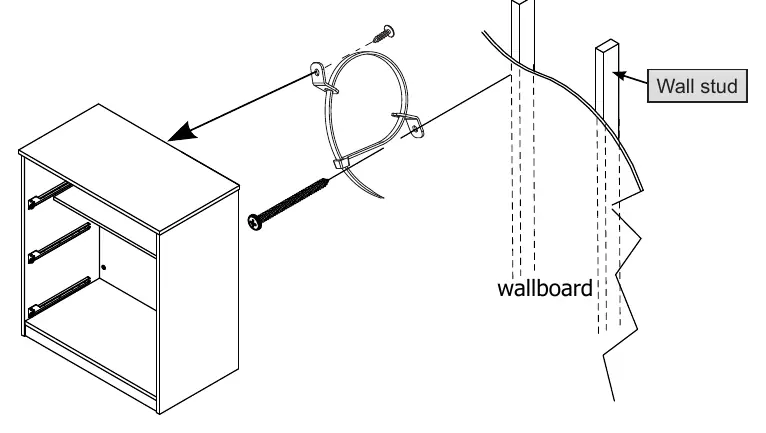

- Wall Mounting: Schemat montażu zabezpieczenia przed przewróceniem do ściany.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń.
- Wymagany montaż do ściany dla bezpieczeństwa.
