Instrukcja montażu szafki nocnej Furinno Lucca 19153H
Kompletny przewodnik montażu szafki nocnej Furinno Lucca 19153H. Sprawdź listę części, kroki instalacji, limity obciążenia oraz wskazówki dotyczące bezpiecznego użytkowania mebla.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu szafki nocnej Furinno Lucca 19153H. Montaż zajmuje około 1 godziny i wymaga jednej osoby oraz podstawowych narzędzi (śrubokręt, młotek). str. 1
Najważniejsze czynności
- Montaż prowadnic szuflad str. 3
- Montaż korpusu szafki str. 4
- Montaż szuflady str. 3, 4
Problemy i rozwiązania
Uszkodzenie produktu
Używanie niekompatybilnych elementów złącznych może spowodować uszkodzenie produktu.
str. 2Konserwacja i reset
- Czyszczenie str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie blatu | 15 lbs | Limit wagi dla blatu | str. 1 |
| Maksymalne obciążenie szuflady | 10 lbs | Limit wagi dla szuflady | str. 1 |
| Maksymalne obciążenie dolnej półki | 20 lbs | Limit wagi dla dolnej półki | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa i ostrzeżenia str. 1
- Lista części i wskazówki str. 2
- Kroki montażu 1-2, 7-8 str. 3
- Kroki montażu 3-6, 9-10 str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Szafka nocna Furinno Lucca 19153H wymaga samodzielnego montażu. Szacowany czas pracy to około 1 godzina dla jednej osoby. Do montażu niezbędne są śrubokręt oraz młotek.
Ostrzeżenia dotyczące bezpieczeństwa

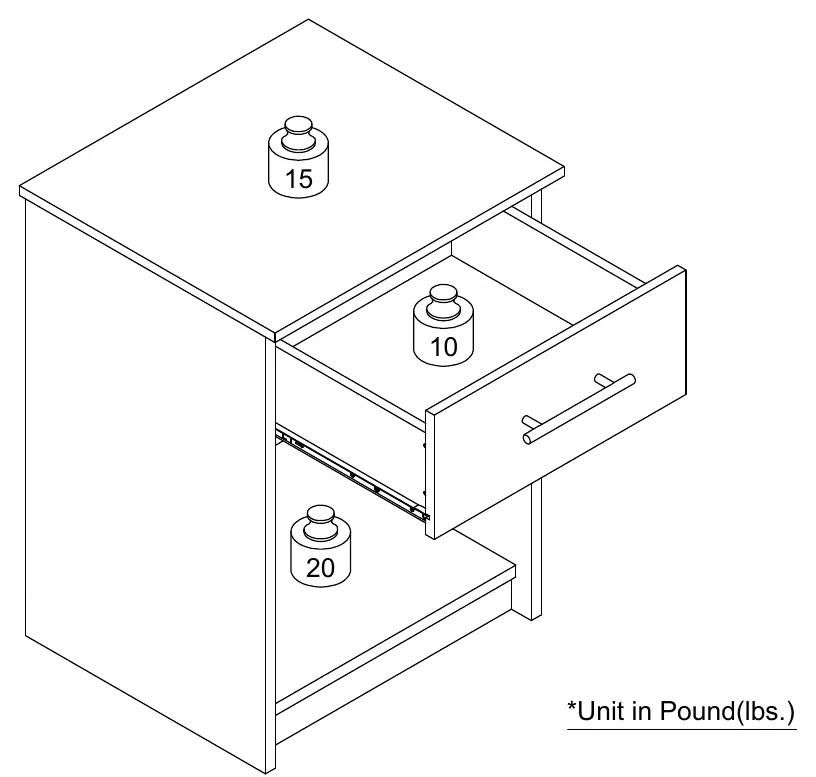

- Nie przekraczaj dopuszczalnych limitów obciążenia: blat (15 lbs / ok. 6.8 kg), szuflada (10 lbs / ok. 4.5 kg), dolna półka (20 lbs / ok. 9 kg).
- Nie pozwalaj dzieciom wspinać się na mebel.
- Cięższe przedmioty umieszczaj na dolnych półkach.
- Nie siadaj na szafce.
Przygotowanie do montażu
Przed rozpoczęciem prac należy:
- Sprawdzić i policzyć wszystkie części zgodnie z listą w instrukcji.
- Zmontować mebel na kartonie z opakowania, aby zapobiec zarysowaniom powierzchni.
- Upewnić się, że używasz odpowiednich śrub i elementów złącznych.
Instrukcja montażu
Montaż składa się z 10 kroków:

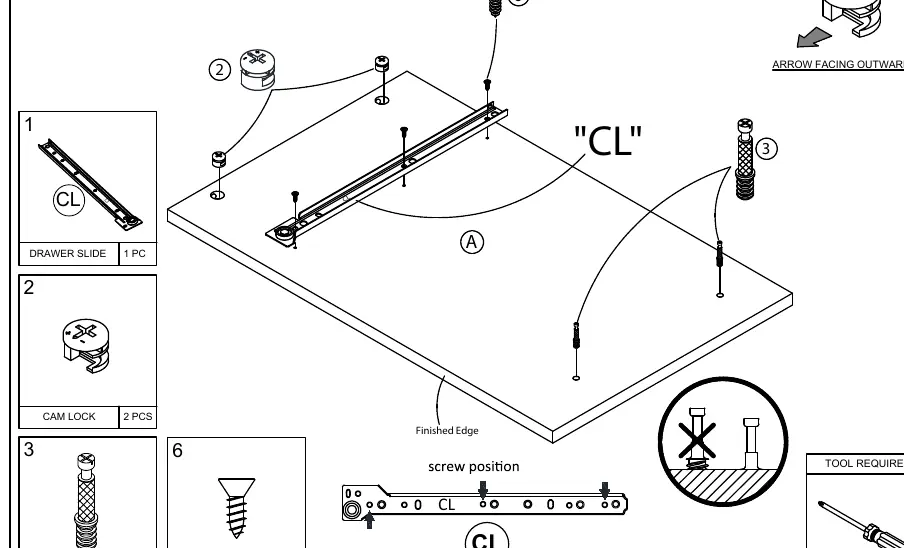

- Krok 1-2: Montaż prowadnic szuflad (CL, CR) do paneli bocznych (A, B). Zwróć uwagę na kierunek montażu.
- Krok 3: Przygotowanie paneli górnych i dolnych przy użyciu kołków mimośrodowych i wsporników.
- Krok 4: Złożenie głównej ramy szafki.

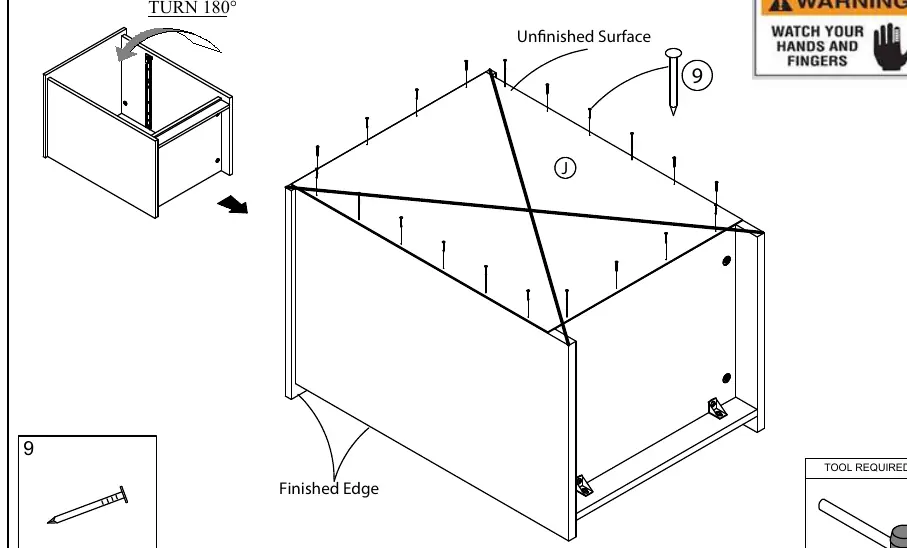

- Krok 5: Przymocowanie tylnego panelu (J) za pomocą kołków (power pins).
- Krok 6: Montaż wsporników szuflady do boków szuflady (H).
- Krok 7-8: Złożenie konstrukcji szuflady (boki, tył, przód).
- Krok 9: Montaż prowadnic szuflady (DL, DR) do spodu szuflady.
- Krok 10: Włożenie gotowej szuflady do korpusu szafki.
Konserwacja
Czyść mebel miękką, lekko zwilżoną szmatką z łagodnym detergentem. Unikaj stosowania silnych środków czyszczących lub ściernych, które mogą uszkodzić powierzchnię.
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna
Sprawdź, czy wszystkie śruby są dokręcone i czy mebel stoi na równej powierzchni.
Trudności z montażem szuflady
Upewnij się, że prowadnice (CL/CR/DL/DR) są zamontowane zgodnie z oznaczeniami i kierunkiem wskazanym w instrukcji.
Przed użyciem
- Sprawdź zawartość paczki zgodnie z listą części.
- Przygotuj śrubokręt i młotek.
- Zmontuj mebel na kartonie, aby uniknąć zarysowań.
- Upewnij się, że masz wystarczająco dużo miejsca.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 15 lbs (ok. 6.8 kg)
- Maksymalne obciążenie szuflady
- 10 lbs (ok. 4.5 kg)
- Maksymalne obciążenie dolnej półki
- 20 lbs (ok. 9 kg)
Ilustracje i schematy

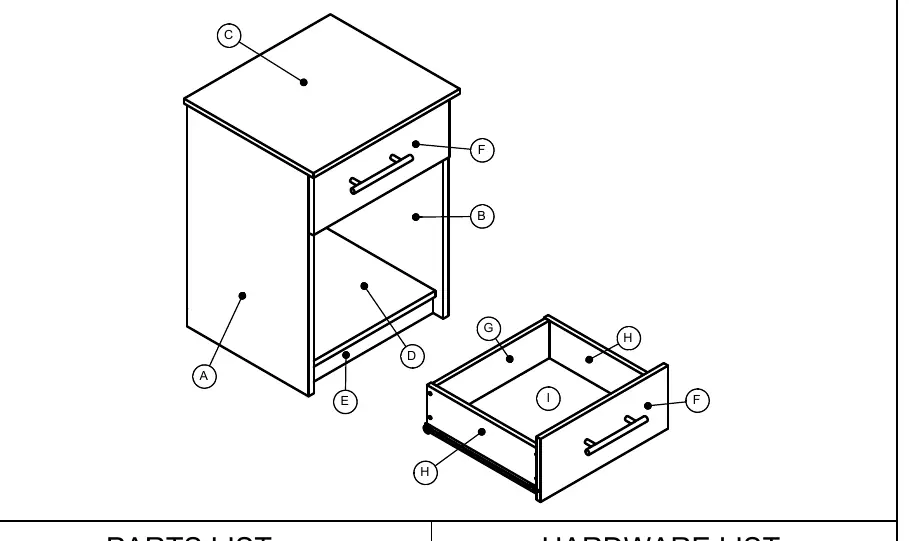

- Exploded View: Pokazuje rozmieszczenie wszystkich paneli (A-J) i elementów złącznych.
- Screw position: Wskazuje dokładne otwory montażowe dla prowadnic szuflad.
Zgodność modelu
- Zestaw zawiera części dla dwóch szafek.
