Instrukcja obsługi komody 4-szufladowej Furinno 19155H
Kompletny przewodnik montażu komody 4-szufladowej Furinno 19155H. Instrukcja zawiera listę części, schematy krok po kroku, wskazówki dotyczące bezpieczeństwa oraz limity obciążenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu komody 4-szufladowej Furinno 19155H. Montaż zajmuje około 1,5 godziny i wymaga dwóch osób. str. 1
Najważniejsze czynności
- Montaż korpusu str. 3, 4
- Montaż szuflad str. 2, 3
Pierwsze uruchomienie
- Przygotowanie str. 2
Problemy i rozwiązania
Niestabilność mebla
Przymocuj mebel do ściany za pomocą dołączonego zestawu
str. 1Gdzie szukać w PDF
- Strona tytułowa i ostrzeżenia str. 1
- Lista części i wskazówki str. 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż komody Furinno 19155H zajmuje około 1,5 godziny i wymaga udziału dwóch osób. Przed przystąpieniem do pracy należy przygotować niezbędne narzędzia, takie jak śrubokręt oraz młotek (nie są dołączone do zestawu). Mebel należy montować na miękkim podłożu, np. na kartonie, aby uniknąć zarysowań.
Przygotowanie do montażu
- Sprawdź zawartość opakowania zgodnie z listą części i okuć.
- Upewnij się, że posiadasz wszystkie elementy oznaczone literami (A-M) oraz okucia (1-13).
- Pracuj w czystym i przestronnym miejscu.
- Nie używaj niekompatybilnych części, gdyż może to uszkodzić produkt.
Instrukcja montażu
Montaż składa się z 12 kroków, które obejmują budowę korpusu oraz montaż szuflad:

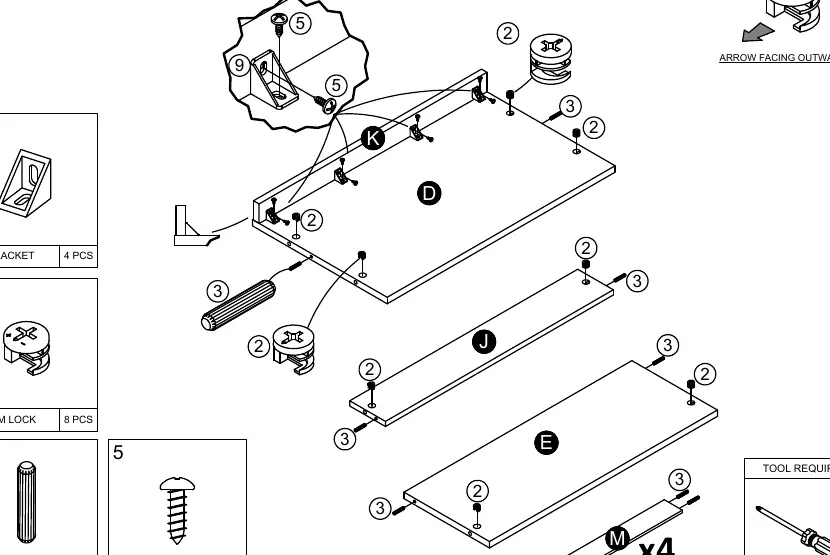

- Kroki 1-6: Montaż korpusu komody, w tym łączenie paneli bocznych, górnych i dolnych za pomocą śrub, kołków i mimośrodów.
- Kroki 7-10: Montaż prowadnic szuflad oraz składanie samych szuflad (boki, tył, front, dno).

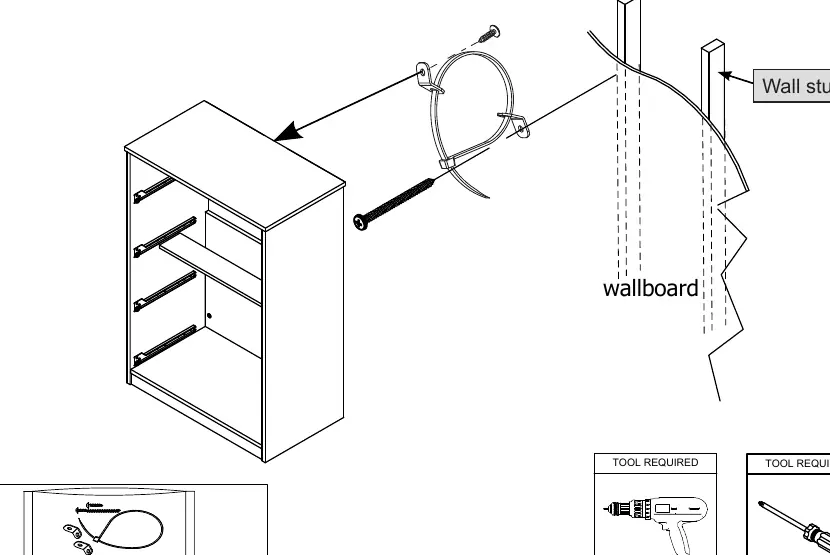

- Kroki 11-12: Zabezpieczenie mebla poprzez montaż do ściany oraz finalne ustawienie szuflad.
Bezpieczeństwo i konserwacja
Aby zapewnić bezpieczeństwo użytkowania, należy przestrzegać następujących zasad:
- Mocowanie do ściany: Zawsze używaj dołączonego zestawu do montażu ściennego, aby zapobiec przewróceniu się mebla.
- Limity obciążenia: Nie przekraczaj maksymalnych dopuszczalnych obciążeń podanych w instrukcji.
- Użytkowanie: Nie pozwalaj dzieciom wspinać się na mebel. Cięższe przedmioty przechowuj w dolnych szufladach.
- Czyszczenie: Czyść mebel łagodnym środkiem czyszczącym przy użyciu miękkiej, wilgotnej szmatki. Unikaj silnych detergentów i środków ściernych.
Praktyczna pomoc
Typowe problemy
Szuflady nie działają płynnie
Sprawdź poprawność montażu prowadnic (CL/CR) i upewnij się, że wszystkie śruby są dokręcone.
Konstrukcja jest niestabilna
Upewnij się, że mebel jest wypoziomowany i przymocowany do ściany zgodnie z instrukcją.
Przed użyciem
- Sprawdź zawartość paczki zgodnie z listą części
- Przygotuj śrubokręt i młotek
- Zapewnij miejsce do montażu na kartonie
- Pracuj w dwie osoby
Parametry w praktyce
- Maksymalne obciążenie
- Nie przekraczaj limitów wagowych podanych w instrukcji, aby uniknąć uszkodzenia mebla.
Ilustracje i schematy

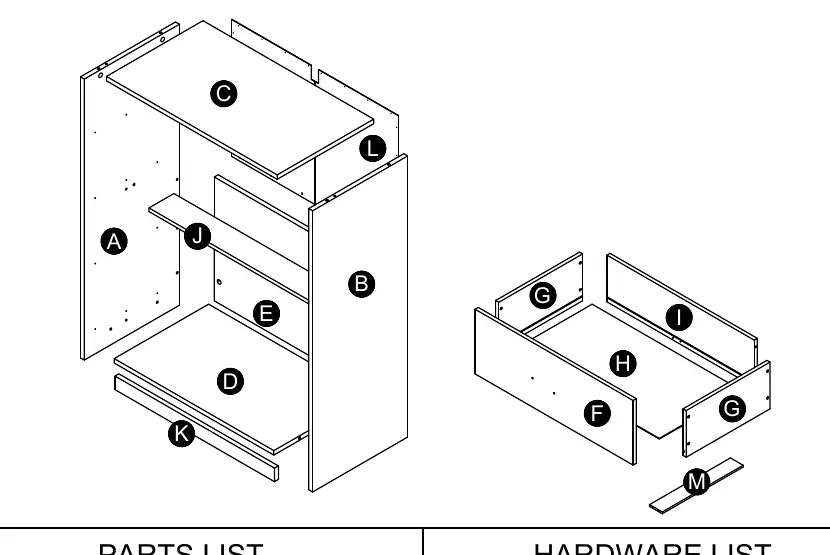

- Exploded view pokazuje rozmieszczenie paneli A-M
- Kroki 1-12 prowadzą przez montaż korpusu i szuflad
Zgodność modelu
- Wymagane mocowanie do ściany dla bezpieczeństwa
