Instrukcja montażu regału Furinno JAYA 16-Shelf

Najważniejsze informacje z instrukcji

Niniejsza instrukcja przedstawia proces montażu regału multimedialnego Furinno JAYA 16-Shelf. Produkt wymaga samodzielnego złożenia przy użyciu podstawowych narzędzi. Kluczowym elementem montażu jest zabezpieczenie regału przed przewróceniem poprzez przymocowanie go do ściany, co jest niezbędne dla bezpieczeństwa użytkowania.

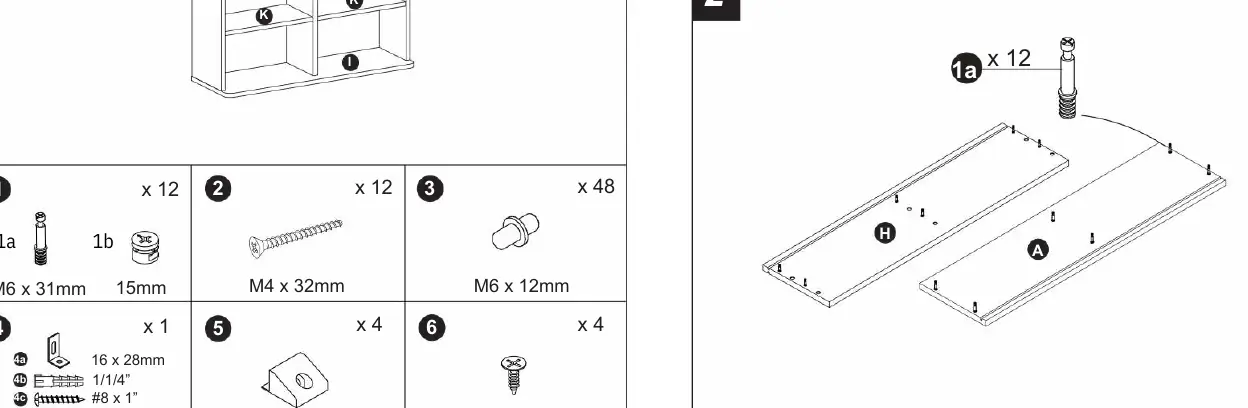

Elementy zestawu

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy oznaczone literami od A do K oraz zestaw akcesoriów montażowych (śruby, kołki, trzpienie mimośrodowe). Sprawdź zgodność części z rysunkiem na pierwszej stronie instrukcji.

Instrukcja montażu krok po kroku

1. Przygotowanie paneli: Wkręć trzpienie mimośrodowe (1a) w odpowiednie otwory w panelach zgodnie z rysunkiem.
2. Łączenie elementów: Połącz panele boczne i wewnętrzne (A, B, C, D, E, F, G, H, I) używając śrub i złączy mimośrodowych (1b).
3. Montaż tylnych paneli: Wsuń panele tylne (J) w przygotowane prowadnice.
4. Finalizacja konstrukcji: Skręć całość konstrukcji, upewniając się, że wszystkie złącza są dokręcone.
5. Montaż półek: Umieść wsporniki półek (3) w otworach na żądanej wysokości, a następnie połóż na nich półki (K).

Bezpieczeństwo i limity obciążenia

Regał posiada określone limity obciążenia, których należy przestrzegać, aby uniknąć uszkodzenia mebla lub wypadku:

• Półki standardowe: Maksymalne obciążenie każdej półki wynosi 2.2 kg (5 lbs).
• Półka dolna: Maksymalne obciążenie wynosi 9 kg (20 lbs).

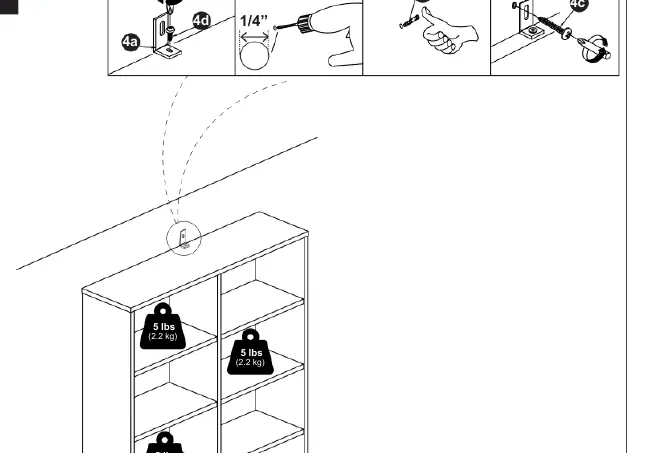

• Montaż ścienny: Zawsze używaj dołączonego zestawu zabezpieczającego (części 4a, 4b, 4c, 4d), aby przymocować regał do ściany. Wymaga to wywiercenia otworu wiertłem 1/4".
