Instrukcja montażu szafki nocnej The Home Depot MWM 9899
Kompletny przewodnik montażu szafki nocnej The Home Depot MWM 9899. Dowiedz się, jak poprawnie złożyć mebel, korzystając z systemu Minifix, oraz poznaj zalecenia dotyczące konserwacji i dopuszczalnego obciążenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu szafki nocnej MWM 9899, w tym wyjaśnienie systemu łączenia Minifix oraz zalecenia dotyczące konserwacji i maksymalnego obciążenia. str. 1, 5, 17
Najważniejsze czynności
- Montaż systemu Minifix str. 5
- Mocowanie do ściany str. 17
Pierwsze uruchomienie
- Przygotowanie narzędzi str. 2
Konserwacja i reset
- Czyszczenie mebla str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie blatu | 33 lbs | Limit wagi dla górnej części szafki | str. 17 |
| Maksymalne obciążenie szuflady | 11 lbs | Limit wagi dla szuflady | str. 17 |
Gdzie szukać w PDF
- Lista części i narzędzi str. 2, 3, 4
- Instrukcja montażu str. 6, 16
- Konserwacja i gwarancja str. 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu szafki nocnej z dwiema szufladami. Przed przystąpieniem do pracy należy sprawdzić kompletność części oraz stan techniczny elementów. Producent zaleca montaż w dwie osoby. Ze względów bezpieczeństwa sugerowane jest przymocowanie szafki do ściany, aby uniknąć przewrócenia.
Przygotowanie do montażu
Do złożenia mebla potrzebne będą następujące narzędzia:
- Śrubokręt krzyżakowy
- Śrubokręt płaski
- Młotek
Zaleca się pracę na płaskiej, czystej powierzchni, np. na rozłożonym kartonie z opakowania lub dywanie. Wkrętarka elektryczna nie jest wymagana, ale może ułatwić pracę.

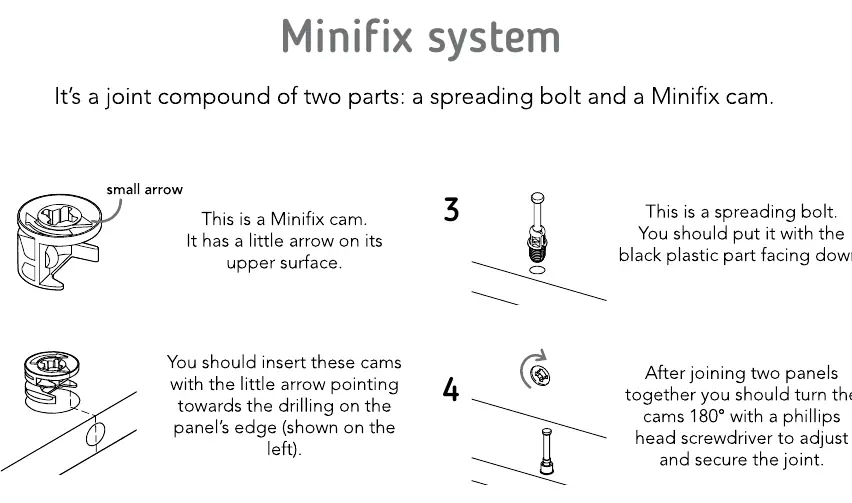

System montażu Minifix
Mebel wykorzystuje system łączenia Minifix, składający się ze śruby rozporowej i mimośrodu (cam). Aby poprawnie połączyć elementy:
- Włóż mimośród w otwór tak, aby mała strzałka na jego powierzchni była skierowana w stronę krawędzi panelu.
- Włóż śrubę rozporową w odpowiedni otwór w drugim panelu.
- Po połączeniu paneli, przekręć mimośród o 180 stopni za pomocą śrubokręta krzyżakowego, aby zabezpieczyć złącze.
Instrukcja montażu
Montaż przebiega w 20 krokach, obejmujących łączenie paneli (oznaczonych literami A-K) za pomocą kołków drewnianych i systemu Minifix. Należy postępować zgodnie z rysunkami technicznymi, zwracając uwagę na orientację paneli. Po zakończeniu montażu należy usunąć naklejki z oznaczeniami literowymi.
Konserwacja i pielęgnacja
- Nie maluj szafki.
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń; nie wystawiaj na bezpośrednie działanie słońca.
- Metalowe elementy czyść suchą szmatką.
- Do czyszczenia powierzchni używaj roztworu łagodnego mydła lub wilgotnej szmatki.
- Nie przeciążaj szafki.
- Nie przesuwaj szafki ciągnąc ją po podłodze – należy ją podnieść.
- Unikaj kontaktu z wodą, ogniem i wysoką temperaturą.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna
Upewnij się, że wszystkie złącza Minifix zostały dokręcone o pełne 180 stopni.
Trudności z dopasowaniem elementów
Sprawdź, czy kołki drewniane są w pełni osadzone w otworach i czy panele są poprawnie zorientowane zgodnie z instrukcją.
Przed użyciem
- Sprawdź zawartość paczki zgodnie z listą paneli (A-K) i okuć.
- Przygotuj śrubokręt krzyżakowy, płaski oraz młotek.
- Zapewnij płaską, czystą powierzchnię do montażu.
- Upewnij się, że masz pomocnika do montażu.
Parametry w praktyce
- Obciążenie blatu
- Maksymalnie 33 funty (ok. 15 kg).
- Obciążenie szuflady
- Maksymalnie 11 funty (ok. 5 kg) na szufladę.
Ilustracje i schematy
- Strona 5 szczegółowo wyjaśnia montaż kołków drewnianych oraz systemu Minifix.
- Strona 18 zawiera schemat wszystkich paneli (A-K) ułatwiający identyfikację części.
Zgodność modelu
- Produkt wyłącznie do użytku wewnątrz pomieszczeń.
