Instrukcja montażu szafki dwudrzwiowej The Home Depot SEVEN
Kompletny przewodnik montażu szafki dwudrzwiowej The Home Depot SEVEN. Instrukcja zawiera listę części, krok po kroku proces składania mebla oraz wskazówki dotyczące bezpiecznego montażu ściennego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu szafki dwudrzwiowej SEVEN, obejmujący przygotowanie paneli, łączenie elementów korpusu, montaż drzwi oraz obowiązkowe zabezpieczenie mebla przed przewróceniem. str. 3, 4, 5, 6
Najważniejsze czynności
- Montaż korpusu str. 4, 5
- Montaż drzwi str. 3, 6
Gdzie szukać w PDF
- Lista części str. 2
- Instrukcja montażu str. 3, 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu szafki dwudrzwiowej The Home Depot SEVEN. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy wymienione w spisie części są obecne. Montaż wymaga użycia podstawowych narzędzi ręcznych (śrubokręt krzyżakowy). Ze względów bezpieczeństwa, po zakończeniu montażu, szafka musi zostać przymocowana do ściany, aby zapobiec jej przewróceniu.

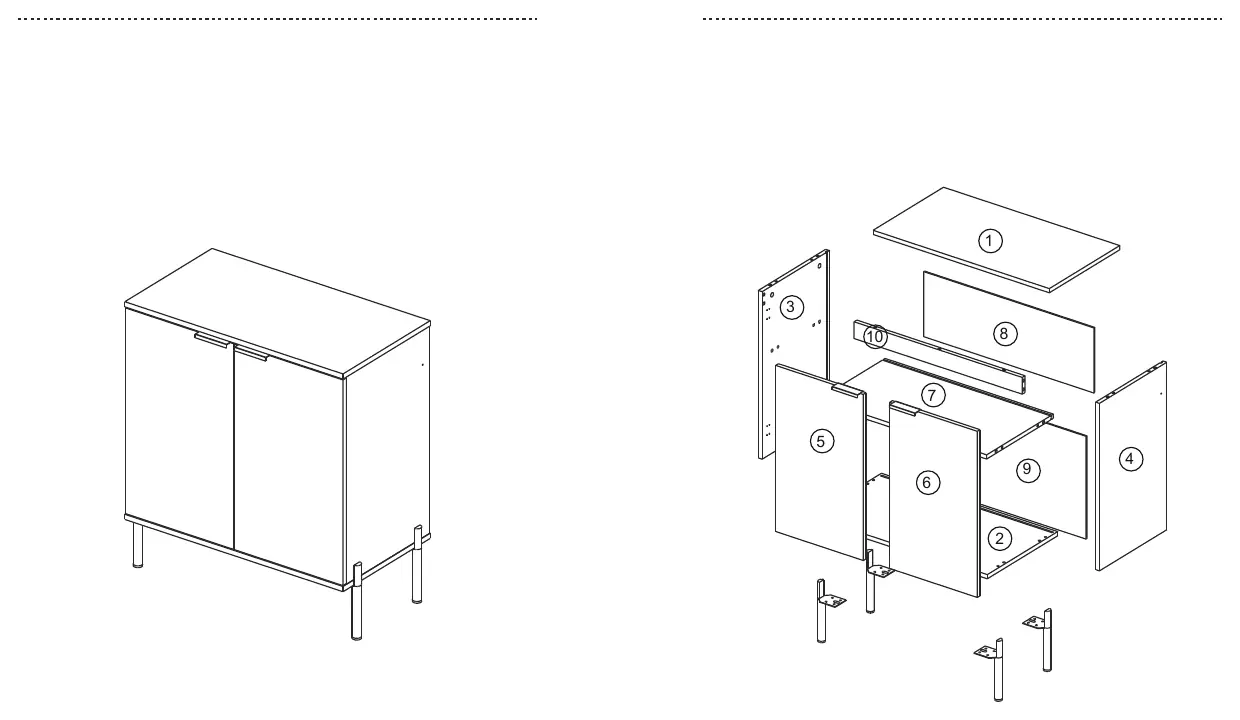

Lista części i akcesoriów
Zestaw zawiera panele oznaczone numerami od 1 do 10 oraz zestaw okuć, w tym:
- Śruby mimośrodowe (A) i złącza mimośrodowe (B)
- Kołki drewniane (C)
- Wkręty (E, L, Z)
- Zawiasy (W)
- Nóżki (Bz)
Instrukcja montażu krok po kroku
Przygotowanie paneli
Proces rozpoczyna się od przygotowania paneli (krok 1). Należy wkręcić kołki (A) oraz umieścić kołki drewniane (C) w odpowiednich otworach wskazanych na schematach. W kroku 2 należy zamontować zawiasy (W) do odpowiednich paneli drzwiowych.
Montaż korpusu
Montaż konstrukcji (kroki 3-9) polega na łączeniu paneli bocznych, środkowych i półek za pomocą śrub mimośrodowych (B). Należy zwrócić uwagę na orientację paneli (oznaczenia numerami 1-10). Po złożeniu szkieletu, wsuwa się tylny panel (8) w przygotowane prowadnice.
Montaż drzwi i wykończenie
Po złożeniu korpusu, należy zamontować drzwi do szafki (krok 10) oraz przykręcić nóżki (Bz) i pozostałe elementy wykończeniowe (krok 11). Upewnij się, że wszystkie złącza mimośrodowe są dokręcone zgodnie z ruchem wskazówek zegara.
Bezpieczeństwo i montaż ścienny
Ostatnim i kluczowym etapem (krok 12) jest zabezpieczenie szafki przed przewróceniem. Należy użyć dołączonych elementów montażowych (H, E), aby trwale przymocować mebel do ściany. Nie należy pomijać tego kroku, gdyż zapewnia on stabilność użytkowania mebla.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Drzwi nie domykają się równo
Wyreguluj zawiasy za pomocą śrub regulacyjnych znajdujących się na ramionach zawiasów.
Szafka jest niestabilna
Upewnij się, że wszystkie złącza mimośrodowe (B) są mocno dokręcone i szafka została poprawnie przymocowana do ściany zgodnie z krokiem 12.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 2.
- Przygotuj śrubokręt krzyżakowy.
- Zapewnij czystą i płaską powierzchnię do montażu.
- Zidentyfikuj wszystkie panele (1-10) przed rozpoczęciem.
- Upewnij się, że masz pomocnika do przenoszenia złożonego mebla.
Ilustracje i schematy

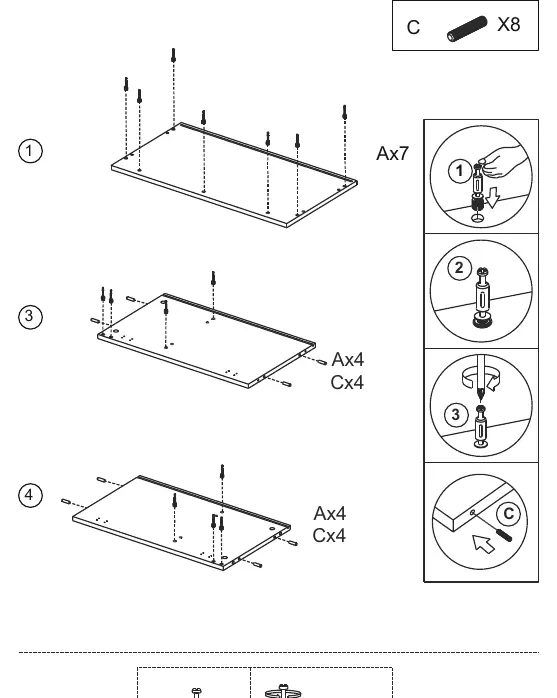

- Krok 1: Wkręcanie kołków (A) i umieszczanie kołków drewnianych (C).
- Krok 3-5: Łączenie paneli bocznych z przegrodami za pomocą złączy mimośrodowych (B).
- Krok 10: Montaż zawiasów drzwiowych.

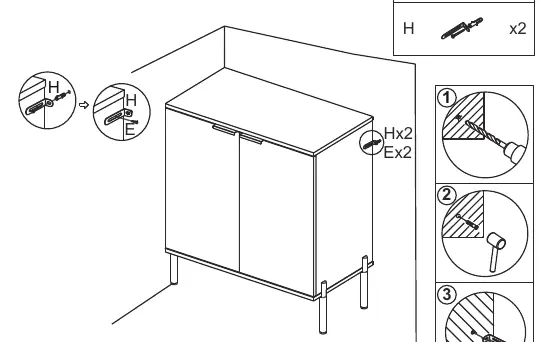

- Krok 12: Zabezpieczenie mebla przed przewróceniem do ściany.
Zgodność modelu
- Wymagany montaż do ściany dla bezpieczeństwa.
