Instrukcja montażu zestawu mulczującego 54-calowego XTREME 19A30042
Kompletny przewodnik instalacji zestawu mulczującego 19A30042 dla 54-calowych agregatów koszących. Instrukcja zawiera kroki montażu ostrzy, instalacji zaślepki mulczującej, wymagane momenty dokręcania oraz zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw mulczujący 19A30042 jest przeznaczony do 54-calowych agregatów koszących. Instalacja wymaga wymiany ostrzy na dołączone w zestawie (z oznaczeniem 'Bottom' do dołu) oraz montażu zaślepki mulczującej w otworze wyrzutu. str. 1, 2
Najważniejsze czynności
- Wymiana ostrzy str. 1
- Instalacja zaślepki mulczującej str. 1, 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (agregat tłoczony) | 80-100 ft-lb | Wymagany moment dla nakrętek kołnierzowych | str. 1 |
| Moment dokręcania (agregat spawany) | 100-120 ft-lb | Wymagany moment dla nakrętek kołnierzowych | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu ostrzy str. 1
- Instrukcja montażu zaślepki str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu mulczującego 19A30042, przeznaczonego do 54-calowych agregatów koszących (tłoczonych i spawanych). Przed przystąpieniem do pracy należy upewnić się, że ciągnik znajduje się na płaskiej powierzchni, hamulec postojowy jest zaciągnięty, WOM (PTO) jest wyłączony, a silnik wyłączony z wyjętym kluczykiem.
Zawartość zestawu
- 3 ostrza mulczujące (942-05056-X)
- 1 zaślepka mulczująca 54" (631-05178)
- 1 pokrętło skrzydełkowe (720-04122)
- 1 adapter wyrzutu (731-10133)
Instalacja ostrzy
- Zdemontuj agregat koszący z ciągnika zgodnie z instrukcją obsługi ciągnika.
- Ostrożnie odwróć agregat, aby odsłonić jego spód.
- Zabezpiecz ostrze za pomocą narzędzia do blokowania ostrzy lub bloku drewna.
- Odkręć nakrętkę kołnierzową sześciokątną (uwaga: nakrętki mają prawoskrętny gwint).
- Wymień ostrza na nowe z zestawu. Upewnij się, że strona oznaczona jako "Bottom" (lub z numerem części) jest skierowana w stronę podłoża.
- Dokręć nakrętki za pomocą klucza dynamometrycznego: 80-100 ft-lb dla agregatów tłoczonych lub 100-120 ft-lb dla agregatów spawanych.
Instalacja zaślepki mulczującej
- Podnieś deflektor wyrzutu i zdejmij osłonę ochronną z trzpienia na powierzchni agregatu.
- W przypadku agregatów tłoczonych 54-calowych, umieść adapter wyrzutu nad trzpieniem.
- Wsuń zaślepkę mulczującą w otwór wyrzutu.
- Włóż pręt zaślepki w otwór znajdujący się na przednim, prawym wsporniku koła agregatu.
- Ustaw tył zaślepki nad trzpieniem na powierzchni agregatu.
- Upewnij się, że spód zaślepki znajduje się wewnątrz krawędzi otworu agregatu.
- Zabezpiecz zaślepkę za pomocą pokrętła skrzydełkowego.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Trudności z odkręceniem nakrętki ostrza
Upewnij się, że używasz odpowiedniego narzędzia do blokowania ostrza i pamiętaj, że nakrętki mają standardowy prawoskrętny gwint.
Zaślepka nie pasuje lub nie przylega
Upewnij się, że spód zaślepki jest zainstalowany wewnątrz krawędzi otworu agregatu, a pręt zaślepki jest poprawnie osadzony w otworze wspornika koła.
Przed użyciem
- Upewnij się, że ciągnik stoi na płaskiej i twardej powierzchni.
- Zaciągnij hamulec postojowy.
- Ustaw WOM (PTO) w pozycji wyłączonej (OFF).
- Wyłącz silnik i wyjmij kluczyk ze stacyjki.
- Załóż grube skórzane rękawice ochronne przed dotykaniem ostrzy.
- Przygotuj klucz dynamometryczny do dokręcenia nakrętek.
Parametry w praktyce
- Moment dokręcania (agregat tłoczony)
- 80-100 ft-lb (ok. 108-135 Nm)
- Moment dokręcania (agregat spawany)
- 100-120 ft-lb (ok. 135-163 Nm)
Ilustracje i schematy
- Rysunki 1-2 i 1-3 pokazują proces stabilizacji ostrza i usuwania osłony.

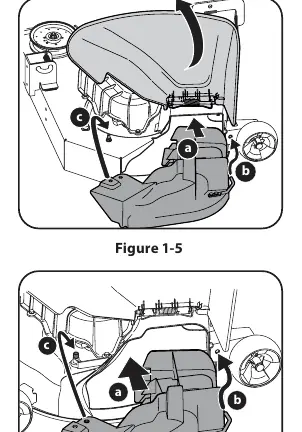

- Rysunki 1-5 i 1-6 ilustrują prawidłowe wsuwanie zaślepki mulczującej w otwór wyrzutu.
- Rysunki 1-8 i 1-9 pokazują zabezpieczanie zaślepki pokrętłem skrzydełkowym.
Zgodność modelu
- Zestaw przeznaczony do wybranych 54-calowych agregatów koszących (tłoczonych i spawanych).
- Zawsze sprawdzaj instrukcję obsługi ciągnika w celu potwierdzenia kompatybilności.
