Instrukcja obsługi kosza na trawę Cub Cadet 19A70043100

Kompletny przewodnik montażu i obsługi kosza na trawę Cub Cadet 19A70043100. Dowiedz się, jak poprawnie zainstalować wsporniki, rynnę wyrzutową oraz przeciwwagę, a także jak bezpiecznie użytkować urządzenie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera szczegółowe kroki montażu kosza na trawę Cub Cadet 19A70043100, w tym instalację wsporników, rynny wyrzutowej oraz przeciwwagi dla modeli RZT-L. str. 8, 14

Najważniejsze czynności

  • Montaż wsporników montażowych str. 8
  • Instalacja rynny wyrzutowej str. 12, 13
  • Montaż przeciwwagi (dla RZT-L) str. 14, 15

Pierwsze uruchomienie

  • Przygotowanie ciągnika: wyłącz silnik, zaciągnij hamulec, ustaw na płaskiej powierzchni. str. 8

Problemy i rozwiązania

Kosz nie pasuje

Sprawdź instrukcję montażu dla konkretnego typu decka (Fabricated vs Stamped).

str. 12, 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Limit nachylenia 10 stopni Maksymalny kąt nachylenia terenu dla bezpiecznej pracy. str. 3, 5

Gdzie szukać w PDF

  • Bezpieczeństwo str. 3, 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż wsporników montażowych Strona 8 Instalacja rynny wyrzutowej (54” Fabricated Deck) Strona 12 Montaż przeciwwagi Strona 14 Otwieranie pokrywy kosza Strona 16

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i obsługi kosza na trawę Cub Cadet, model 19A70043100. Dokument zawiera szczegółowe wytyczne dotyczące bezpieczeństwa, instalacji wsporników, rynny wyrzutowej oraz opcjonalnej przeciwwagi dla wybranych modeli ciągników.

Zasady bezpieczeństwa

  • Limit nachylenia: Nie używaj urządzenia na zboczach o nachyleniu większym niż 10 stopni.
  • Odległość: Utrzymuj osoby postronne, dzieci i zwierzęta w odległości co najmniej 75 stóp (ok. 23 metrów) od pracującej maszyny.
  • Obsługa: Zawsze wyłączaj silnik, zaciągaj hamulec postojowy i czekaj na zatrzymanie ostrzy przed otwarciem pokrywy kosza lub usuwaniem zatorów.
  • Odzież ochronna: Zawsze noś okulary ochronne podczas pracy i konserwacji.

Montaż i instalacja

Proces instalacji wymaga przygotowania ciągnika na płaskiej powierzchni, wyłączenia silnika i zaciągnięcia hamulca. Główne etapy obejmują:

Montaż wsporników montażowych
Montaż wsporników montażowych

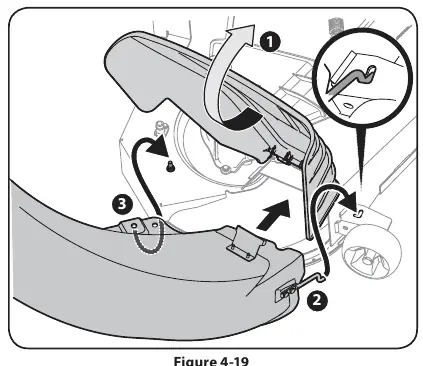

Instalacja rynny wyrzutowej (54” Fabricated Deck)
Instalacja rynny wyrzutowej (54” Fabricated Deck)
Montaż przeciwwagi
Montaż przeciwwagi
  • Montaż wsporników: Instalacja wsporników montażowych na ramie ciągnika.
  • Instalacja rynny wyrzutowej: Procedura różni się w zależności od typu decka (54” Fabricated vs 50”/54” Stamped). Należy postępować zgodnie z dedykowanymi krokami dla danego typu urządzenia.
  • Przeciwwaga: Wymagana dla modeli RZT-L (Lap Bar). Nie jest przeznaczona dla modeli RZT-S (Steering Wheel).

Obsługa kosza

Aby opróżnić kosz, należy:

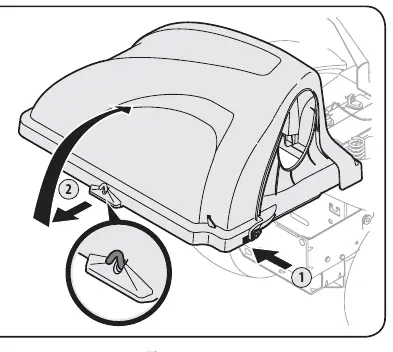

Otwieranie pokrywy kosza
Otwieranie pokrywy kosza
  1. Zatrzymać ciągnik na płaskim terenie, wyłączyć silnik i zaciągnąć hamulec.
  2. Otworzyć pokrywę kosza, naciskając odpowiedni zatrzask.
  3. Wyjąć worki na trawę, podnosząc je do góry.
  4. Opróżnić zawartość w wyznaczonym miejscu.
  5. Umieścić worki z powrotem w koszu i zamknąć pokrywę.

Praktyczna pomoc

Typowe problemy

Kosz nie pasuje lub jest niestabilny

Sprawdź, czy wsporniki są poprawnie zamontowane zgodnie z instrukcją i czy użyto właściwych śrub z zestawu.

Trudności z montażem rynny wyrzutowej

Upewnij się, że używasz odpowiedniej sekcji instrukcji dla swojego typu decka (54” Fabricated vs 50”/54” Stamped).

Przed użyciem

  • Sprawdź, czy wszystkie części z zestawu są obecne.
  • Upewnij się, że ciągnik stoi na płaskiej powierzchni.
  • Wyłącz silnik i zaciągnij hamulec postojowy.
  • Sprawdź, czy rynna wyrzutowa jest poprawnie zamontowana.
  • Upewnij się, że przeciwwaga jest zainstalowana (jeśli dotyczy modelu RZT-L).

Parametry w praktyce

Limit nachylenia
Maksymalnie 10 stopni dla bezpiecznej pracy z koszem.
Kompatybilność przeciwwagi
Wymagana tylko dla modeli RZT-L (Lap Bar), nie dla RZT-S (Steering Wheel).

Ilustracje i schematy

  • Rysunki montażowe (Fig. 4-1 do 4-27) pokazują krok po kroku instalację wsporników, rynny i przeciwwagi.
  • Fig. 5-1 i 5-2 ilustrują sposób otwierania pokrywy i wyjmowania worków na trawę.

Zgodność modelu

  • Przeciwwaga nie jest przeznaczona dla modeli RZT-S (Steering Wheel).
  • Instalacja rynny różni się dla decków 54” Fabricated oraz 50”/54” Stamped.
