Instrukcja montażu zestawu mulczującego Cub Cadet 19A70041100 42 cale
Dowiedz się, jak prawidłowo zamontować zestaw mulczujący Cub Cadet 19A70041100 w kosiarkach z agregatem 42 cale. Instrukcja zawiera kroki wymiany noży oraz montażu zaślepki mulczującej.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw mulczujący 19A70041100 służy do konwersji agregatu tnącego 42 cale na tryb mulczowania. Montaż wymaga wymiany noży na mulczujące oraz instalacji zaślepki w otworze wyrzutowym. str. 1, 2
Najważniejsze czynności
- Wymiana noży str. 1
- Montaż zaślepki mulczującej str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania noży | 90-110 ft-lb | Siła dokręcenia nakrętki kołnierzowej noża | str. 1 |
Gdzie szukać w PDF
- Instalacja noży str. 1
- Instalacja zaślepki mulczującej str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw mulczujący 19A70041100 jest przeznaczony do wybranych agregatów tnących o szerokości 42 cale. Przed przystąpieniem do pracy należy zapoznać się z instrukcją obsługi ciągnika, aby upewnić się co do kompatybilności.
Bezpieczeństwo
Przed rozpoczęciem instalacji należy:
- Ustawić ciągnik na twardej i równej powierzchni.
- Zaciągnąć hamulec postojowy.
- Ustawić WOM w pozycji wyłączonej (OFF).
- Wyłączyć silnik i wyjąć kluczyk ze stacyjki.
- Nosić grube rękawice skórzane podczas pracy z ostrymi nożami.
Zawartość zestawu
- Dwa noże mulczujące (742-0616A)
- Zespół zaślepki mulczującej (631-05195A)
- Pokrętło skrzydełkowe (720-04122)
- Podkładka płaska (736-0159)
- Drut zaślepki mulczującej (747-06686)
Montaż noży
- Zdemontować agregat tnący zgodnie z instrukcją obsługi ciągnika.
- Odwrócić agregat, aby odsłonić spód.
- Zablokować nóż za pomocą narzędzia do blokowania noży lub drewnianego klocka.
- Odkręcić nakrętkę kołnierzową sześciokątną (gwint prawostronny).
- Powtórzyć dla drugiego noża.
- Zamontować nowe noże stroną oznaczoną "Bottom" skierowaną w stronę podłoża.
- Dokręcić nakrętki momentem 90-110 ft-lb (ok. 122-149 Nm).
Montaż zaślepki mulczującej
- Podnieść deflektor wyrzutu i zdjąć osłonę ochronną z trzpienia na powierzchni agregatu.
- Podnieść rynnę wyrzutową.
- Włożyć pręt zaślepki mulczującej w otwór na wsporniku.
- Umieścić tył zaślepki nad trzpieniem na powierzchni agregatu.
- Upewnić się, że dolna krawędź zaślepki znajduje się wewnątrz wargi otworu agregatu.
- Przesunąć drut zaślepki (747-06686) przez trzpień, nałożyć podkładkę i zabezpieczyć pokrętłem skrzydełkowym.
Praktyczna pomoc
Typowe problemy
Nakrętka noża nie chce się odkręcić
Nakrętki mają standardowy gwint prawostronny. Nie używaj nadmiernej siły w przeciwnym kierunku, aby nie uszkodzić gwintu.
Zaślepka mulczująca nie trzyma się stabilnie
Upewnij się, że dolna krawędź zaślepki znajduje się wewnątrz wargi otworu agregatu, a pokrętło skrzydełkowe jest mocno dokręcone.
Przed użyciem
- Sprawdź, czy ciągnik stoi na równej powierzchni
- Zaciągnij hamulec postojowy
- Wyłącz WOM i wyjmij kluczyk ze stacyjki
- Załóż rękawice ochronne
- Przygotuj klucz dynamometryczny
Parametry w praktyce
- Moment dokręcania noży
- 90-110 ft-lb (ok. 122-149 Nm) - kluczowe dla bezpieczeństwa i trwałości mocowania noży
Ilustracje i schematy
- Rysunek 1-1: Wykaz części zestawu
- Rysunek 1-2: Blokowanie noża podczas odkręcania

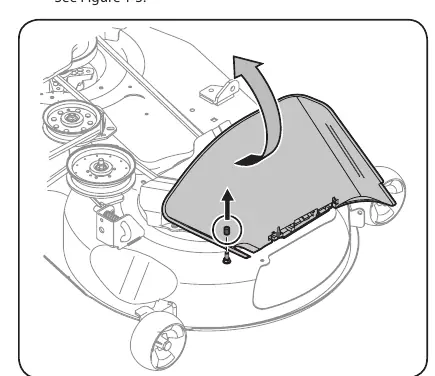

- Rysunek 1-3: Przygotowanie agregatu do montażu zaślepki

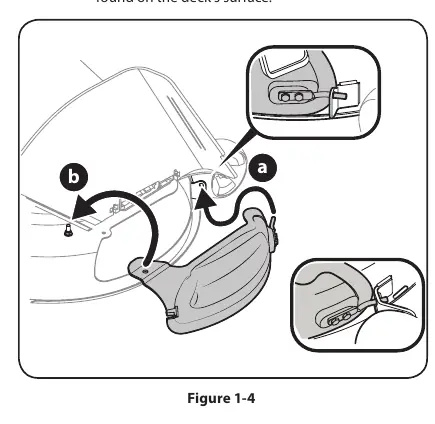

- Rysunek 1-4: Montaż pręta zaślepki
- Rysunek 1-5: Prawidłowe osadzenie krawędzi zaślepki
