Instrukcja montażu zestawu mulczującego Xtreme 19A30046/19A30047
Instrukcja montażu zestawów mulczujących Xtreme 19A30046 i 19A30047. Dowiedz się, jak bezpiecznie wymienić noże tnące oraz zainstalować zaślepkę mulczującą w kosiarkach z agregatem 42 i 46 cali.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu zestawów mulczujących Xtreme (modele 19A30046 i 19A30047) w kosiarkach z agregatem 42 lub 46 cali. str. 1
Najważniejsze czynności
- Wymiana noży tnących str. 1
- Montaż zaślepki mulczującej str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania śruby noża | 70-90 ft-lbs (95-122 N-m) | Wymagany moment dokręcania śruby mocującej nóż | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawów mulczujących Xtreme (modele 19A30046 i 19A30047) przeznaczonych do kosiarek z agregatem tnącym o szerokości 42 lub 46 cali, wyposażonych w dwa noże i wrzeciona w kształcie litery S. Przed przystąpieniem do pracy należy upewnić się, że posiadany zestaw jest odpowiedni dla rozmiaru agregatu kosiarki.
Bezpieczeństwo
Przed rozpoczęciem jakichkolwiek prac instalacyjnych należy:
- Ustawić kosiarkę na twardej i równej powierzchni.
- Zaciągnąć hamulec postojowy.
- Ustawić WOM (PTO) w pozycji wyłączonej (OFF).
- Zatrzymać silnik i wyjąć kluczyk ze stacyjki, aby zapobiec przypadkowemu uruchomieniu.
- Założyć grube rękawice ochronne, ponieważ noże tnące są ostre.
Montaż noży tnących
- Zdemontować agregat tnący z kosiarki (zgodnie z instrukcją obsługi kosiarki) i odwrócić go, aby uzyskać dostęp do spodu.
- Użyć klucza 15/16 cala do przytrzymania nakrętki sześciokątnej na górze zespołu wrzeciona.
- Odkręcić nakrętkę sześciokątną (a) i podkładkę (d) zabezpieczającą nóż. Można użyć bloku drewna (c) umieszczonego między obudową agregatu a krawędzią tnącą noża, aby zablokować jego ruch podczas odkręcania.
- Podczas montażu nowych noży upewnić się, że skrzydełka noża (b) są skierowane w górę, w stronę agregatu.
- Wyrównać wycięcie w kształcie litery S na nożu z odpowiednim kształtem S na wrzecionie.
- Upewnić się, że podkładka (d) znajduje się między spodem noża (b) a nakrętką sześciokątną (a).
- Dokręcić nakrętkę sześciokątną momentem 70-90 ft-lbs (95-122 N-m).
Instalacja zaślepki mulczującej
- Podnieść deflektor wyrzutu i zdjąć osłonę ochronną z trzpienia znajdującego się na powierzchni agregatu.
- Podnieść rynnę wyrzutową.
- Wsunąć pręt zaślepki mulczującej w otwór na wsporniku (lub wsporniku koła agregatu, jeśli występuje).
- Umieścić tylną część zaślepki mulczującej na trzpieniu na powierzchni agregatu.
- Upewnić się, że dolna krawędź zaślepki mulczującej jest zainstalowana wewnątrz krawędzi otworu agregatu.
- Dla agregatu 42 cale: Przesunąć przewód zaślepki mulczującej nad trzpieniem, nałożyć podkładkę płaską i zabezpieczyć zaślepkę pokrętłem skrzydełkowym.
- Dla agregatu 46 cali: Zabezpieczyć zaślepkę mulczującą za pomocą pokrętła skrzydełkowego.
- Upewnić się, że pokrętło jest mocno dokręcone, a przewód znajduje się wewnątrz krawędzi agregatu.
Praktyczna pomoc
Typowe problemy
Trudności z odkręceniem śruby noża
Użyj bloku drewna między obudową agregatu a krawędzią tnącą noża, aby zablokować jego ruch podczas odkręcania nakrętki.
Nóż nie pasuje do wrzeciona
Upewnij się, że wycięcie w kształcie litery S na nożu jest wyrównane z odpowiednim kształtem S na wrzecionie.
Zaślepka mulczująca nie trzyma się stabilnie
Upewnij się, że dolna krawędź zaślepki jest wewnątrz krawędzi otworu agregatu, a pokrętło skrzydełkowe jest mocno dokręcone.
Przed użyciem
- Ustaw kosiarkę na twardej i równej powierzchni.
- Zaciągnij hamulec postojowy.
- Ustaw WOM (PTO) w pozycji wyłączonej (OFF).
- Wyjmij kluczyk ze stacyjki.
- Załóż grube rękawice ochronne.
- Sprawdź, czy zestaw jest odpowiedni dla rozmiaru agregatu (42 lub 46 cali).
Parametry w praktyce
- Moment dokręcania śruby noża
- 70-90 ft-lbs (95-122 N-m)
Ilustracje i schematy
- Rysunek 1: Spis części zestawu i ich ilości.

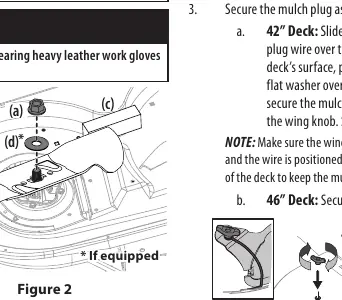

- Rysunek 2: Sposób blokowania noża przy odkręcaniu i orientacja skrzydełek.
- Rysunek 3-4: Procedura montażu zaślepki mulczującej na agregacie.
- Rysunek 5: Prawidłowe osadzenie krawędzi zaślepki mulczującej.
- Rysunek 6: Zabezpieczenie zaślepki pokrętłem skrzydełkowym.
Zgodność modelu
- Zestawy przeznaczone do kosiarek z agregatem 42 i 46 cali.
- Wymagane wrzeciona w kształcie litery S.
- Zestawy są specyficzne dla rozmiaru agregatu.
