Instrukcja montażu regału magazynowego Simon Rack PLUS 5/500-3
Kompletny przewodnik montażu regału Simon Rack PLUS 5/500-3. Sprawdź listę części, nośność półek oraz instrukcję krok po kroku, aby poprawnie złożyć regał.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Regał Simon Rack PLUS 5/500-3 montuje się bez użycia śrub, wpinając belki w słupki za pomocą gumowego młotka. Maksymalna nośność półki to 200 kg, a całego regału 1000 kg. str. 1, 2
Najważniejsze czynności
- Montaż konstrukcji str. 2
Problemy i rozwiązania
Trudności z montażem belek
Użyj gumowego młotka do dobicia zaczepów.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność półki | 200 kg | Maksymalne obciążenie na półkę | str. 1 |
| Nośność całkowita | 1000 kg | Maksymalne obciążenie regału | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i części str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu regału magazynowego Simon Rack PLUS 5/500-3 o wymiarach 200x100x50 cm. Regał charakteryzuje się nośnością 200 kg na każdą półkę, przy całkowitej nośności zestawu wynoszącej 1000 kg. Montaż odbywa się w systemie bezśrubowym, co wymaga użycia gumowego młotka.
Elementy zestawu
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w specyfikacji:
- 8x słupki pionowe (100 cm)
- 5x półki (100x50 cm)
- 10x belki długie (100 cm)
- 6x belki krótkie (50 cm)
- 6x belki długie (50x10 cm)
- 3x belki długie (100x22/10 cm)
- 6x belki krótkie (50x22 cm)
- 4x stopki plastikowe
Instrukcja montażu
Montaż regału składa się z 16 kroków przedstawionych na schemacie. Kluczowe etapy obejmują:
- Przygotowanie elementów konstrukcyjnych.
- Łączenie belek ze słupkami pionowymi przy użyciu gumowego młotka.
- Montaż belek poprzecznych w celu usztywnienia konstrukcji.
- Wpinanie belek w otwory słupków zgodnie z pożądaną wysokością półek.
- Zabezpieczenie konstrukcji stopkami plastikowymi na dole słupków.
- Montaż półek na gotowej ramie.
Bezpieczeństwo i użytkowanie
Podczas użytkowania regału należy przestrzegać następujących zasad:
- Nie przekraczaj maksymalnego obciążenia 200 kg na półkę.
- Równomiernie rozkładaj ciężar na półkach.
- Upewnij się, że regał stoi na stabilnym i równym podłożu.
- W przypadku montażu wysokich regałów zaleca się kotwienie do ściany (jeśli dotyczy).
Praktyczna pomoc
Typowe problemy
Trudności z wpięciem belek w słupki
Użyj gumowego młotka, aby delikatnie dobić zaczepy belek w otwory słupków. Upewnij się, że zaczepy są ustawione pod odpowiednim kątem.
Niestabilność regału
Sprawdź, czy wszystkie belki są poprawnie wpięte i czy stopki plastikowe są zamontowane na wszystkich słupkach.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 1.
- Przygotuj gumowy młotek (nie używaj metalowego młotka bezpośrednio na metalowe elementy).
- Upewnij się, że podłoże jest płaskie i stabilne.
- Zaplanuj wysokość półek przed rozpoczęciem montażu.
Parametry w praktyce
- Nośność całkowita
- Maksymalne obciążenie całego regału wynosi 1000 kg.
Ilustracje i schematy

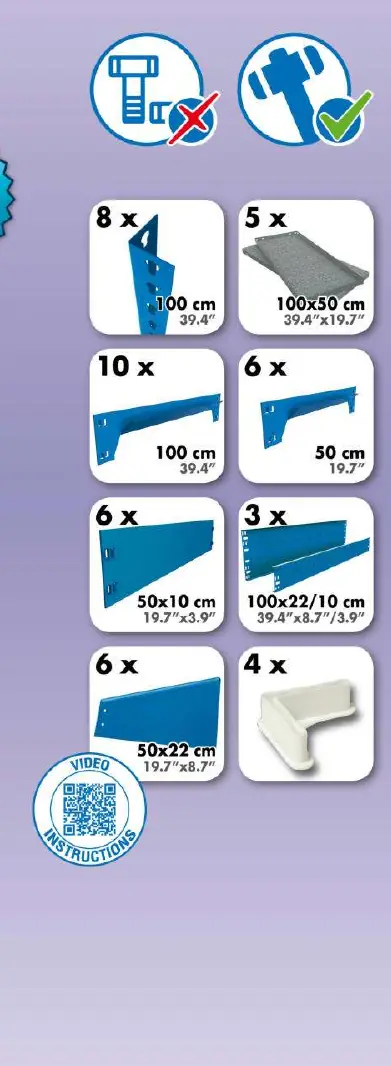

- Strona 1 zawiera zestawienie wszystkich elementów wchodzących w skład zestawu.

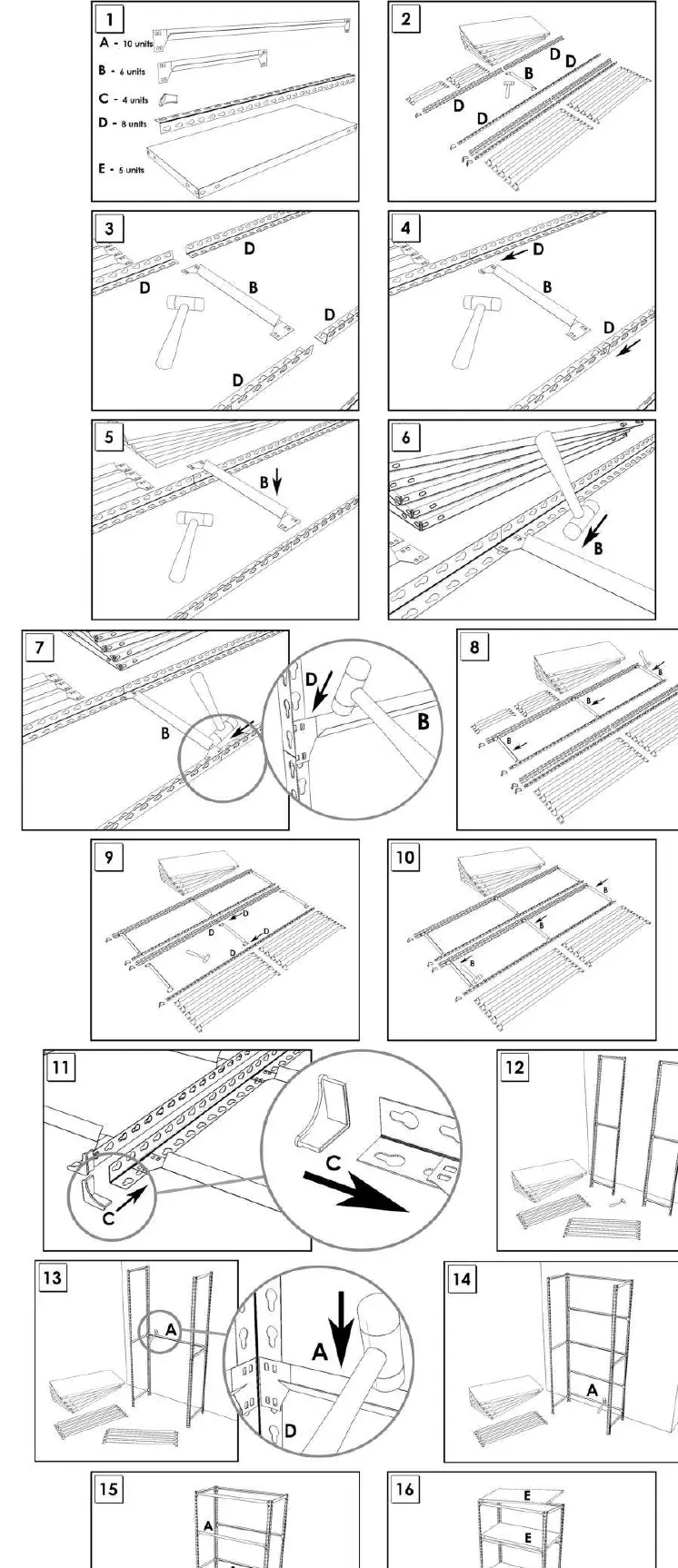

- Strona 2 przedstawia 16-etapowy proces montażu konstrukcji.
