Instrukcja montażu wiązki przewodów Nilight LED Off-Road

Instrukcja montażu i podłączenia wiązki przewodów Nilight LED Off-Road. Dowiedz się, jak podłączyć przełącznik 5-pinowy, sprawdzić parametry zasilania i bezpiecznie zainstalować oświetlenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu wiązki przewodów dla oświetlenia LED typu Off-Road. Produkt przeznaczony jest do instalacji w pojazdach z zasilaniem 12V DC. Przed przystąpieniem do prac należy upewnić się, że posiadane przewody (14AWG lub 12AWG) są odpowiednie dla mocy podłączanego oświetlenia.

Instalacja wiązki

Schemat połączeń wiązki przewodów z listwą świetlną i akumulatorem
Schemat połączeń wiązki przewodów z listwą świetlną i akumulatorem
  1. Podłącz przewody wiązki do listwy świetlnej LED: czarny do czarnego, czerwony do czerwonego.
  2. Poprowadź przewody przełącznika przez otwór w desce rozdzielczej.
  3. Podłącz 5-pinowy przełącznik kołyskowy do wiązki przewodów.
  4. Podłącz przewody zasilające do akumulatora samochodowego: czerwony (+) z bezpiecznikiem do bieguna dodatniego, czarny (-) do bieguna ujemnego.
  5. Włącz zasilanie i naciśnij przełącznik, aby przetestować działanie światła.

Podłączenie przełącznika 5-pinowego

Dostępne są dwie metody podłączenia przełącznika, w zależności od preferowanego sposobu działania kontrolki:

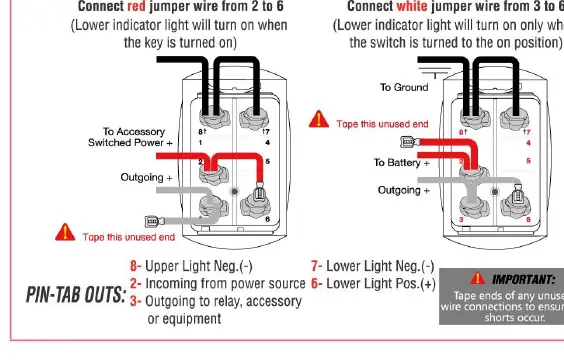

Schemat podłączenia przełącznika 5-pinowego (Metoda A i B)
Schemat podłączenia przełącznika 5-pinowego (Metoda A i B)
  • Metoda A: Podłącz czerwony przewód mostkujący z pinu 2 do 6. Kontrolka wskaźnika zaświeci się po przekręceniu kluczyka w stacyjce.
  • Metoda B: Podłącz biały przewód mostkujący z pinu 3 do 6. Kontrolka wskaźnika zaświeci się tylko wtedy, gdy przełącznik zostanie ustawiony w pozycji włączonej.

Rozpiska pinów:

  • Pin 8: Ujemny przewód górnego światła
  • Pin 7: Ujemny przewód dolnego światła
  • Pin 2: Zasilanie wejściowe
  • Pin 6: Dodatni przewód dolnego światła
  • Pin 3: Wyjście do przekaźnika, akcesoriów lub sprzętu

Bezpieczeństwo

  • Napięcie robocze wynosi 12V DC.
  • Wszystkie odsłonięte przewody muszą być dokładnie zabezpieczone taśmą izolacyjną, aby zapobiec zwarciom.
  • W przypadku braku pewności co do sposobu instalacji, zaleca się skorzystanie z usług profesjonalisty.

Informacje o producencie

Nilight

Profil marki

Praktyczna pomoc

Typowe problemy

Zwarcie elektryczne

Upewnij się, że wszystkie odsłonięte przewody są dokładnie owinięte taśmą izolacyjną.

Kontrolka wskaźnika nie świeci zgodnie z oczekiwaniami

Wybierz odpowiednią metodę podłączenia (A lub B) zgodnie z instrukcją, aby zmienić logikę działania kontrolki.

Przed użyciem

  • Sprawdź napięcie w pojeździe (musi wynosić 12V DC).
  • Zweryfikuj przekrój przewodów (14AWG dla max 300W lub 12AWG dla max 450W).
  • Przygotuj taśmę izolacyjną do zabezpieczenia połączeń.
  • Upewnij się, że masz dostęp do akumulatora.

Ilustracje i schematy

  • Schemat instalacji pokazuje połączenie wiązki z listwą LED, przekaźnikiem i akumulatorem.
  • Schemat przełącznika 5-pinowego ilustruje różnice między metodą A (zasilanie po kluczyku) a metodą B (zasilanie po włączeniu przełącznika).
