Instrukcja obsługi panelu ładowania samochodowego Thlevel 12V

Dowiedz się, jak zainstalować i podłączyć panel ładowania samochodowego Thlevel 12V. Instrukcja zawiera schemat połączeń, specyfikację techniczną oraz wskazówki dotyczące montażu gniazd USB, woltomierza i przełącznika.

Spis treści

Najważniejsze informacje

Panel ładowania Thlevel to wielofunkcyjne urządzenie przeznaczone do montażu w pojazdach (samochody, łodzie, przyczepy kempingowe). Zestaw integruje gniazdo USB typu C (PD 2.0), gniazdo USB (QC 3.0), dwa gniazda zapalniczki, woltomierz cyfrowy oraz przełącznik ON/OFF. Urządzenie pozwala na szybkie ładowanie urządzeń mobilnych oraz monitorowanie stanu instalacji elektrycznej pojazdu.

Specyfikacja techniczna

Napięcie robocze: DC 12V - 24V
Prąd wejściowy: ≤10A
Moc wyjściowa PD (Type C): max 36W
Moc wyjściowa QC 3.0: max 22.5W
Wyjście gniazda zapalniczki: 150W (dla 12V) / 250W (dla 24V)
Temperatura pracy: -25°C do 80°C

Zawartość zestawu

1x Gniazdo ładowania USB C (QC 3.0)
2x Gniazdo zapalniczki
1x Przełącznik
1x Panel bazowy
3x Przewody połączeniowe
4x Śruby montażowe

Instalacja i podłączenie

Montaż wymaga podłączenia panelu do instalacji elektrycznej pojazdu. Spód gniazd jest oznaczony symbolami "+" oraz "-".

Zidentyfikuj biegun dodatni (+) oraz ujemny (-) w instalacji elektrycznej pojazdu.
Podłącz przewód dodatni do bieguna "+" na panelu.
Podłącz przewód ujemny do bieguna "-" na panelu.
Upewnij się, że wszystkie połączenia są stabilne i zabezpieczone przed zwarciem.

Bezpieczeństwo i użytkowanie

Urządzenie wyposażone jest w przełącznik, który pozwala na odcięcie zasilania, co sprzyja oszczędzaniu energii i ochronie podłączonego sprzętu. Monitorowanie napięcia za pomocą wbudowanego woltomierza pozwala na bieżąco kontrolować stan akumulatora pojazdu.

Praktyczna pomoc

Typowe problemy

Brak ładowania urządzeń

Sprawdź, czy przełącznik na panelu jest w pozycji włączonej oraz czy przewody zasilające są poprawnie podłączone do akumulatora.

Woltomierz nie wskazuje napięcia

Upewnij się, że panel otrzymuje zasilanie z instalacji pojazdu (12V-24V) i polaryzacja (+/-) jest zgodna ze schematem.

Przed użyciem

Sprawdź, czy instalacja pojazdu dostarcza napięcie w zakresie 12V-24V.
Upewnij się, że posiadasz odpowiednie narzędzia do montażu panelu w desce rozdzielczej.
Zidentyfikuj bieguny dodatni (+) i ujemny (-) w instalacji pojazdu przed podłączeniem.
Sprawdź, czy wszystkie elementy zestawu są kompletne.

Parametry w praktyce

Working voltage: Zakres napięcia zasilania, w którym panel może bezpiecznie pracować (12V-24V).

Ilustracje i schematy

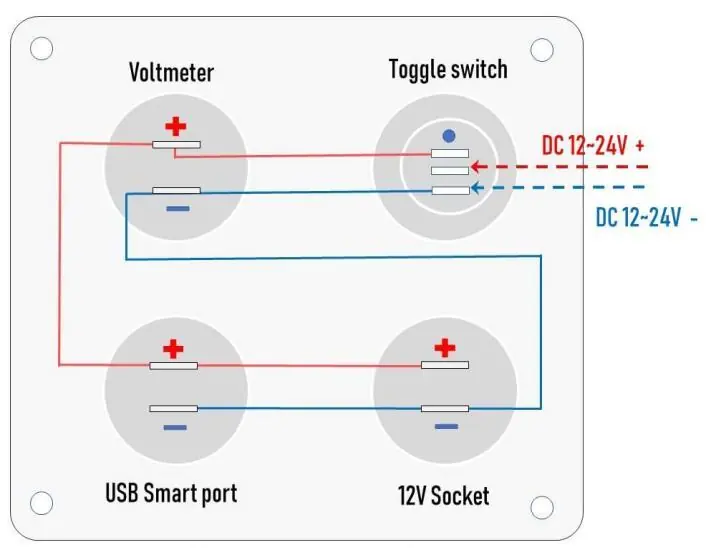

Schemat przedstawia sposób połączenia równoległego gniazd i woltomierza.
Czerwone linie na schemacie oznaczają połączenie z biegunem dodatnim (+).
Niebieskie linie na schemacie oznaczają połączenie z biegunem ujemnym (-).

Zgodność modelu

Panel jest kompatybilny z instalacjami 12V oraz 24V.
Maksymalny prąd wejściowy nie powinien przekraczać 10A.
