Instrukcja obsługi gniazda zasilania 12V Scanstrut Ventura Series SC-V-DC1
Szybki przewodnik instalacji i obsługi gniazda zasilania 12V Scanstrut Ventura Series SC-V-DC1. Dowiedz się, jak prawidłowo zamontować urządzenie, podłączyć zasilanie i zapewnić szczelność IP68/IP69K.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gniazdo zasilania 12V Scanstrut Ventura Series (model SC-V-DC1) jest przeznaczone do zasilania urządzeń w instalacjach 12V DC. Produkt wymaga profesjonalnego montażu, uszczelnienia oraz zastosowania odpowiedniego bezpiecznika. Urządzenie posiada klasę szczelności IP68/IP69K, która obowiązuje wyłącznie od frontu i przy całkowicie zamkniętej pokrywie.
Opis urządzenia i parametry techniczne
Gniazdo jest kompatybilne wyłącznie z wtyczkami zapalniczki 12V. Kluczowe parametry:
- Napięcie wejściowe: 10-15V DC
- Maksymalny prąd wejściowy: 10A
- Maksymalna moc wyjściowa: 150W
- Pobór prądu w trybie czuwania: 0.01W
- Wymagana minimalna długość wtyczki urządzenia: 44mm

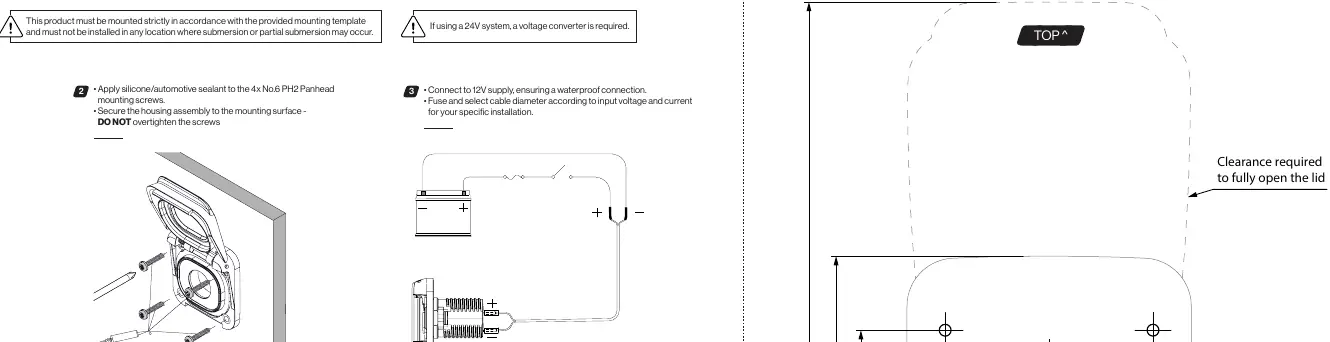

Instalacja i montaż
Montaż musi być przeprowadzony zgodnie z dołączonym szablonem wiercenia. Nie instaluj urządzenia w miejscach narażonych na zanurzenie lub częściowe zanurzenie w wodzie.
- Przygotuj otwór o średnicy 32mm (1 1/4") zgodnie z szablonem.
- Zastosuj silikon lub uszczelniacz samochodowy na śruby montażowe (4x No.6 PH2).
- Zamocuj obudowę do powierzchni montażowej. Nie dokręcaj śrub zbyt mocno.
- Nie zamykaj pokrywy "na klik" przed zakończeniem instalacji.
Podłączenie elektryczne
Zaleca się montaż przez wykwalifikowanego elektryka. Przed instalacją należy odłączyć zasilanie. Wymagane jest zastosowanie odpowiedniego bezpiecznika lub wyłącznika między akumulatorem a gniazdem. Należy sprawdzić polaryzację wszystkich przewodów przed włączeniem zasilania.
Bezpieczeństwo i konserwacja
- Produkt nie jest przeznaczony do użytku w atmosferach niebezpiecznych lub łatwopalnych (np. maszynownia).
- Pokrywa musi być zawsze zamknięta, gdy gniazdo nie jest używane.
- Nie pozostawiaj pokrywy otwartej podczas jazdy lub ruchu, ponieważ może to uszkodzić produkt i powierzchnię montażową.
- Urządzenie nie zawiera części serwisowalnych przez użytkownika.
Praktyczna pomoc
Typowe problemy
Gniazdo nie działa lub nie osiąga pełnej mocy.
Sprawdź spadek napięcia na przewodach i upewnij się, że zasilanie wynosi 12V DC. Upewnij się, że bezpiecznik jest sprawny.
Woda dostaje się do środka.
Upewnij się, że instalacja została wykonana na płaskiej, gładkiej powierzchni i że uszczelka jest prawidłowo dociśnięta. Pokrywa musi być całkowicie zamknięta.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 10-15V DC.
- Upewnij się, że masz odpowiedni bezpiecznik lub wyłącznik.
- Sprawdź, czy wtyczka urządzenia ma minimalną długość 44mm.
- Upewnij się, że miejsce montażu nie jest narażone na zanurzenie.
- Przygotuj wiertło 32mm (1 1/4") oraz uszczelniacz.
Ilustracje i schematy

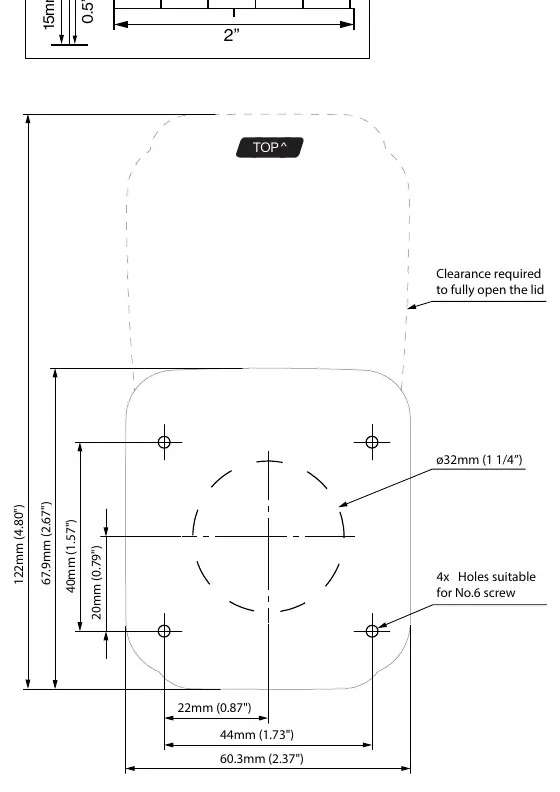

- Szablon wiercenia: Wymaga otworu o średnicy 32mm.
- Podłączenie: Wymaga bezpiecznika między akumulatorem a gniazdem.
Zgodność modelu
- Tylko do wtyczek zapalniczki 12V.
- Wymagana minimalna długość wtyczki to 44mm.
- Jeśli używasz systemu 24V, wymagany jest konwerter napięcia.
