Instrukcja obsługi ładowarki bezprzewodowej Scanstrut ROKK Wireless Edge 10W

Najważniejsze informacje

Scanstrut ROKK Wireless Edge 10W (SC-CW-05F) to ładowarka bezprzewodowa przeznaczona do montażu w pojazdach lub na łodziach. Urządzenie obsługuje standard Qi i zapewnia moc wyjściową 10W. Posiada klasę wodoszczelności IPX6 (z przodu i z tyłu), co pozwala na montaż w miejscach narażonych na zachlapania.

• Napięcie wejściowe: 10-30V DC (obsługuje systemy 12V i 24V).
• Moc wyjściowa: 10W (9.1V, 1.1A).
• Kompatybilność: Urządzenia z certyfikatem Qi, etui niemetalowe do 3mm grubości.
• Bezpieczeństwo: Wymagane użycie bezpiecznika na linii zasilającej.

Montaż i instalacja

Przed przystąpieniem do montażu upewnij się, że miejsce instalacji jest wolne od przewodów, paliwa i innych niebezpiecznych obiektów. Powierzchnia montażowa musi być płaska i nieporowata.

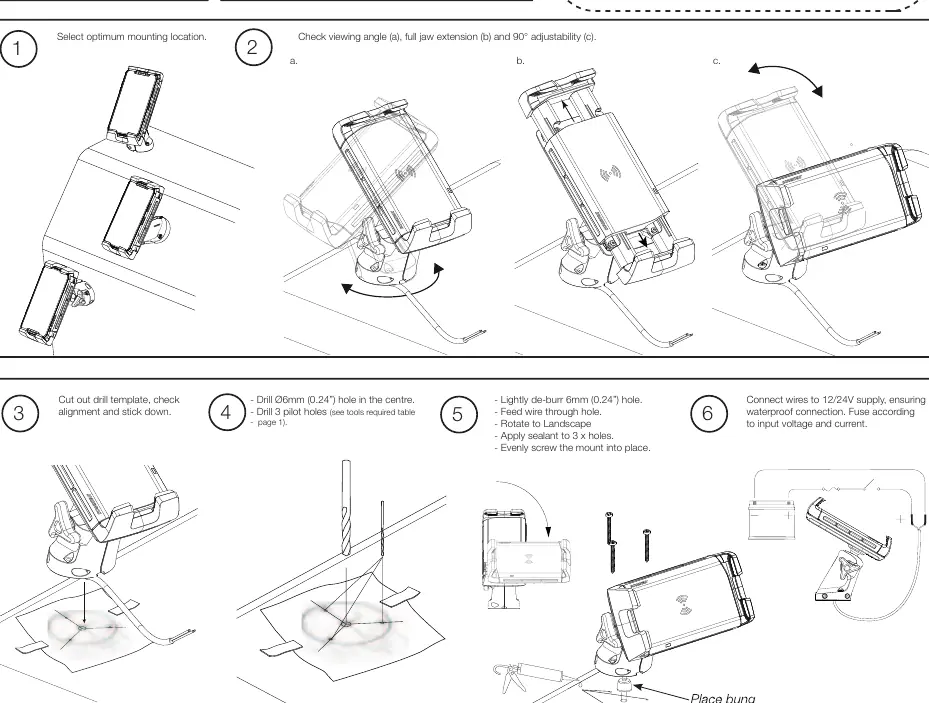

1. Wybierz optymalne miejsce montażu, sprawdzając kąt widzenia, pełne wysunięcie szczęk oraz możliwość regulacji 90°.

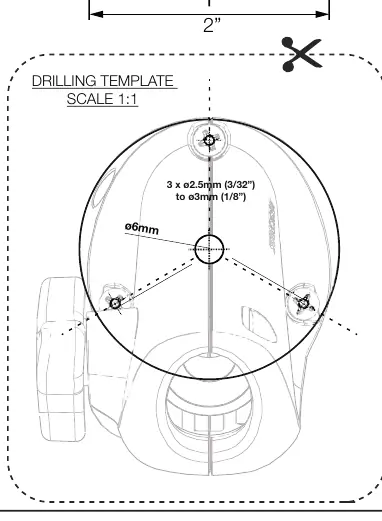

2. Wytnij szablon wiercenia (dostępny w instrukcji w skali 1:1) i przyklej go w wybranym miejscu.
3. Wywierć otwór centralny o średnicy 6mm (0.24").
4. Wywierć 3 otwory pilotowe zgodnie z tabelą narzędzi (dla miękkich materiałów jak sklejka: 2.5mm; dla twardych jak włókno szklane: 3mm).
5. Lekko wygładź krawędzie otworu 6mm.
6. Przełóż przewód przez otwór, nałóż uszczelniacz na 3 otwory montażowe i przykręć uchwyt za pomocą dołączonych śrub.

Podłączenie elektryczne

Instalacja powinna być wykonana przez wykwalifikowanego elektryka. Przed rozpoczęciem prac należy wyłączyć zasilanie.

• Podłącz przewody do źródła zasilania 12V lub 24V DC.
• Zapewnij wodoszczelne połączenie.
• Zastosuj odpowiedni bezpiecznik lub wyłącznik automatyczny między źródłem zasilania a urządzeniem.
• Sprawdź polaryzację przed włączeniem zasilania.
• W przypadku przedłużania kabla zaleca się użycie przewodu o przekroju 18AWG (0.82mm2), zapewniając minimum 10V na wejściu urządzenia.

Wskaźniki LED

Stan pracy urządzenia sygnalizowany jest za pomocą diody LED:

• Świeci na czerwono: Urządzenie ma zasilanie i jest gotowe do ładowania.
• Świeci na zielono: Trwa ładowanie urządzenia.
• Miga na czerwono: Wykryto obcy obiekt metalowy (niezgodny z Qi) lub wystąpiło przegrzanie (zbyt wysoka/niska temperatura wewnętrzna). Należy poczekać, aż urządzenie wróci do temperatury roboczej.
• Miga na zielono/czerwono: Zbyt niskie napięcie wejściowe.

Konserwacja i bezpieczeństwo

Urządzenie nie zawiera części serwisowanych przez użytkownika. Nie należy próbować naprawiać ani modyfikować produktu. W przypadku zabrudzenia, przemyj urządzenie czystą wodą. Nie instaluj w atmosferach łatwopalnych (np. maszynownia). Jeśli urządzenie jest montowane na zewnątrz, musi znajdować się powyżej linii wodnej, aby uniknąć zanurzenia.
