Instrukcja montażu ładowarki bezprzewodowej Scanstrut ROKK Wireless Charge Hidden 10W
Kompletny przewodnik montażu ładowarki bezprzewodowej Scanstrut ROKK Wireless Charge Hidden 10W (SC-CW-01F). Instrukcja zawiera szczegółowe kroki instalacji, wymagania dotyczące grubości powierzchni montażowej, schemat podłączenia...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka Scanstrut ROKK Wireless Charge Hidden 10W jest przeznaczona do montażu pod powierzchnią (np. blatem). Kluczowym wymogiem instalacyjnym jest grubość powierzchni montażowej. Jeśli powierzchnia jest grubsza niż 3 mm, konieczne jest wyfrezowanie otworu o średnicy 67 mm, aby uzyskać grubość 3 mm w miejscu montażu. Urządzenie wymaga zasilania 12/24V DC i posiada klasę szczelności IPX6.
Elementy zestawu
- Pierścień blokujący (Locking Ring)
- Ładowarka (Charger)
- Narzędzie instalacyjne z magnesami (Magnet Installation Tool)
- Wkręty samogwintujące (3 szt., No6 x 1/2")
- Samoprzylepna guma EPDM
- Chusteczka nasączona alkoholem
Wymagane narzędzia
- Wkrętak krzyżakowy (Pozi)
- Frezarka (Straight Router)
- Klej Sikaflex 292-i (opcjonalnie)
Instrukcja montażu
Krok 1: Przygotowanie powierzchniJeśli powierzchnia montażowa jest cieńsza niż 3 mm, przejdź do kroku 2. Jeśli jest grubsza niż 3 mm, wyfrezuj otwór o średnicy 67 mm, aż uzyskasz grubość 3 mm.
Krok 2: Montaż pierścienia blokującegoPrzykręć lub przyklej pierścień blokujący do spodu powierzchni, dopasowując go do grubości materiału (3-9 mm, 3-18 mm lub >18 mm). Zaleca się użycie kleju Sikaflex 292-i.
Krok 3: Wykończenie powierzchniWybierz jedną z opcji:Opcja 1: Grawerowanie laserowe logo CNC na górnej powierzchni (nie przekraczać głębokości 0,5 mm).Opcja 2: Użycie samoprzylepnej gumy EPDM. Oczyść powierzchnię chusteczką z alkoholem i wyrównaj za pomocą dołączonego narzędzia magnetycznego.

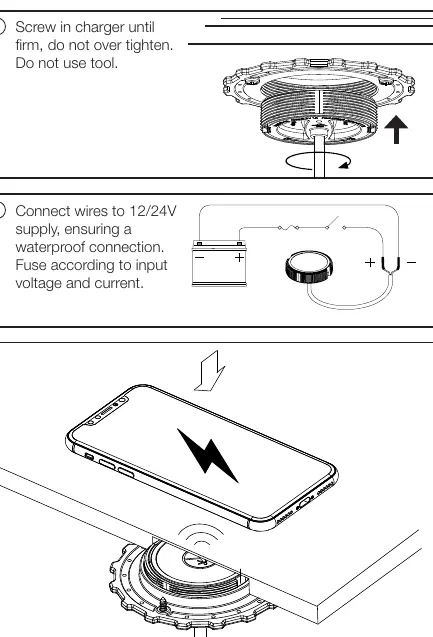

Krok 4: Instalacja ładowarkiWkręć ładowarkę w pierścień blokujący, aż będzie stabilna. Nie dokręcaj zbyt mocno i nie używaj narzędzi do wkręcania.
Krok 5: Podłączenie elektrycznePodłącz przewody do zasilania 12/24V. Zapewnij wodoszczelne połączenie. Zastosuj bezpiecznik odpowiedni do napięcia i prądu wejściowego.
Dane techniczne
- Napięcie wejściowe: 10-30V DC (systemy 12/24V)
- Maksymalny prąd wejściowy: 2A
- Moc wyjściowa: 10W (9V, 1.1A)
- Pobór mocy w trybie czuwania: < 0.2W
- Klasa szczelności: IPX6 (przód i tył)
- Certyfikaty: Qi, CE, UKCA, FCC, ROHS, UNECE R10 E24, RCM, PSE, IC
Praktyczna pomoc
Typowe problemy
Powierzchnia montażowa jest grubsza niż 3 mm
Należy wyfrezować otwór o średnicy 67 mm, aż grubość materiału w tym miejscu wyniesie 3 mm.
Trudności z dokręceniem ładowarki
Ładowarkę należy wkręcać ręcznie do oporu. Nie używaj narzędzi, aby uniknąć uszkodzenia lub zbyt mocnego dokręcenia.
Ryzyko dostania się wody do instalacji
Upewnij się, że połączenie przewodów zasilających jest wodoszczelne.
Przed użyciem
- Sprawdź grubość powierzchni montażowej.
- Przygotuj frezarkę i wkrętak krzyżakowy.
- Upewnij się, że masz dostęp do zasilania 12/24V.
- Wybierz metodę wykończenia powierzchni (CNC lub EPDM).
- Upewnij się, że powierzchnia jest czysta i odtłuszczona przed montażem.
Parametry w praktyce
- Napięcie wejściowe 10-30V DC
- Urządzenie jest kompatybilne zarówno z instalacjami 12V, jak i 24V.
- Moc wyjściowa 10W
- Maksymalna moc ładowania bezprzewodowego dla kompatybilnych urządzeń.
Ilustracje i schematy
- Krok 1: Schemat frezowania otworu 67mm dla powierzchni grubszych niż 3mm.
- Krok 2: Sposób montażu pierścienia blokującego w zależności od grubości materiału.
- Krok 5: Schemat podłączenia zasilania 12/24V z uwzględnieniem bezpiecznika.
Zgodność modelu
- Wymaga zasilania 12V lub 24V DC.
- Kompatybilne z urządzeniami obsługującymi standard Qi.
