Instrukcja obsługi ładowarki bezprzewodowej Scanstrut ROKK Wireless Nano 10W
Szybki przewodnik instalacji i obsługi ładowarki bezprzewodowej Scanstrut ROKK Wireless Nano 10W. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie 12/24V oraz bezpiecznie ładować urządzenia Qi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka Scanstrut ROKK Wireless Nano 10W jest przeznaczona do bezpiecznego montażu i ładowania urządzeń kompatybilnych ze standardem Qi. Urządzenie wymaga zasilania 12V lub 24V DC. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka, aby zapewnić bezpieczeństwo i zgodność z normami EMC.
Opis urządzenia i elementy zestawu
Zestaw zawiera ładowarkę bezprzewodową, szablon montażowy oraz elementy niezbędne do instalacji. Urządzenie posiada klasę szczelności IPX6, co oznacza odporność na zachlapanie, pod warunkiem poprawnego montażu na płaskiej, nieporowatej powierzchni.
Instalacja
Przed przystąpieniem do wiercenia upewnij się, że za miejscem montażu nie znajdują się przewody, paliwo ani inne niebezpieczne obiekty.
- Wybierz miejsce montażu i upewnij się, że jest ono płaskie i gładkie.
- Użyj szablonu do wyznaczenia otworów. W zależności od potrzeb wywierć otwór o średnicy 10 mm (opcja A) lub 22 mm (opcja B).
- Przeprowadź kabel przez otwór.
- Nałóż uszczelniacz na śruby montażowe.
- Przykręć urządzenie za pomocą dołączonych śrub.
- Upewnij się, że urządzenie jest zamontowane poziomo.
Podłączenie elektryczne
Podłącz urządzenie wyłącznie do źródła zasilania 12V lub 24V DC. Przed instalacją wyłącz zasilanie. Wymagane jest zastosowanie bezpiecznika lub wyłącznika między źródłem zasilania a ładowarką. Zaleca się stosowanie przewodu o przekroju 18 AWG (0,82 mm2).
Obsługa i ładowanie
Urządzenie ładuje telefony przez niemetalowe etui o grubości do 3 mm. W przypadku wysokiej temperatury otoczenia lub bezpośredniego nasłonecznienia, ładowarka może tymczasowo wyłączyć się w ramach funkcji bezpieczeństwa elektroniki.
Bezpieczeństwo i konserwacja
- Nie instaluj urządzenia w strefach niebezpiecznych lub łatwopalnych (np. maszynownie).
- Urządzenie nie zawiera części serwisowalnych przez użytkownika.
- W przypadku montażu zewnętrznego, instaluj powyżej linii wodnej, aby uniknąć zanurzenia.
- Czyść urządzenie ostrożnie, używając świeżej wody.
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się w wysokiej temperaturze
To funkcja bezpieczeństwa elektroniki; urządzenie włączy się automatycznie po schłodzeniu.
Ładowanie nie działa przez etui
Upewnij się, że etui jest niemetalowe i ma grubość nieprzekraczającą 3 mm.
Przed użyciem
- Sprawdź, czy zasilanie jest wyłączone przed rozpoczęciem instalacji.
- Upewnij się, że miejsce montażu jest płaskie, gładkie i nieporowate.
- Sprawdź, czy za miejscem montażu nie ma kabli, paliwa ani innych zagrożeń.
- Przygotuj wiertło 10 mm lub 22 mm zgodnie z wybraną opcją montażu.
- Zainstaluj bezpiecznik lub wyłącznik między zasilaniem a ładowarką.
- Sprawdź polaryzację wszystkich kabli przed włączeniem zasilania.
Parametry w praktyce
- Napięcie wejściowe
- 10-30V DC (obsługuje instalacje 12V i 24V).
- Moc wyjściowa
- 10W (5V, 2A).
- Klasa szczelności
- IPX6 (odporność na silne strumienie wody/zachlapanie).
- Zalecany przewód
- 18 AWG (0,82 mm2) dla dowolnej długości przedłużenia.
Ilustracje i schematy

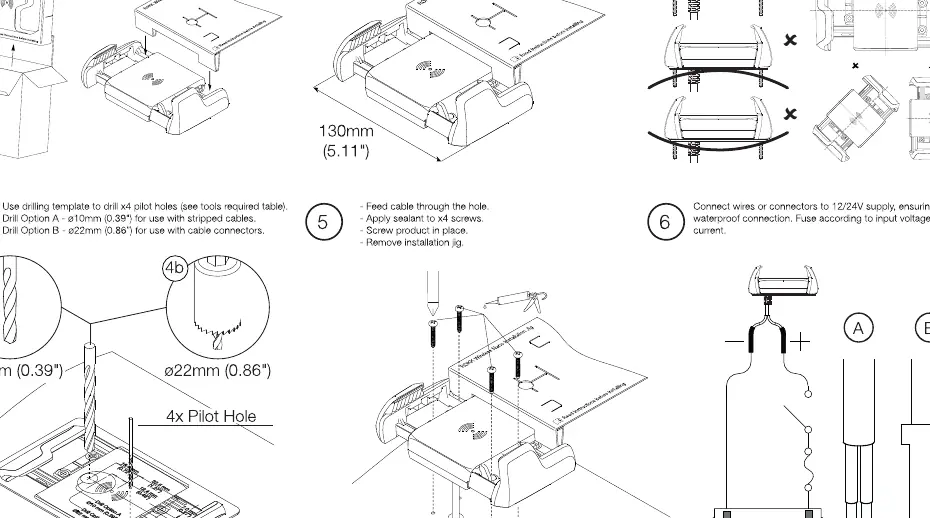

- Kroki 1-3: Wybór miejsca montażu i wiercenie otworów (10mm lub 22mm).
- Kroki 4-6: Przeprowadzenie kabla, uszczelnienie śrub i finalny montaż urządzenia.

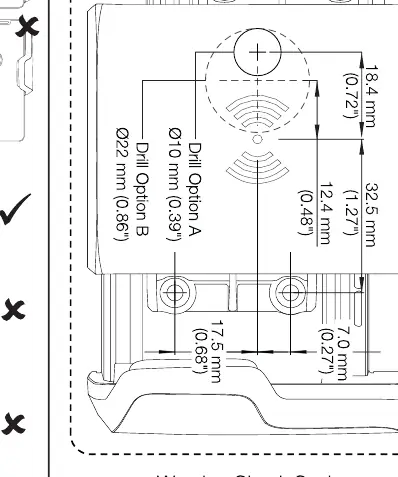

- Szablon wiercenia: Wymiary otworów montażowych dla opcji A i B.
Zgodność modelu
- Kompatybilne z urządzeniami obsługującymi standard ładowania bezprzewodowego Qi.
- Wymaga zasilania 12V lub 24V DC.
