Instrukcja obsługi ostrzałki do łańcuchów Güde GKS 108L
Szybki przewodnik po instrukcji obsługi ostrzałki do łańcuchów Güde GKS 108L. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie, aby zapewnić jego długą żywotność.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu, bezpiecznej obsługi, konserwacji oraz specyfikacji technicznych ostrzałki do łańcuchów Güde GKS 108L. str. 1, 59
Najważniejsze czynności
- Montaż urządzenia na stole warsztatowym str. 6, 7
- Ustawienie kąta ostrzenia str. 9
- Ostrzenie łańcucha str. 10, 11, 12
- Szlifowanie ogranicznika głębokości str. 13
Pierwsze uruchomienie
- Przed uruchomieniem urządzenie musi być zamontowane na stole warsztatowym. Należy przeprowadzić kontrolę wzrokową i upewnić się, że osłony są sprawne. str. 63
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silne wibracje lub inne usterki
Natychmiast wyłączyć urządzenie i sprawdzić przyczynę.
str. 62
Uszkodzony włącznik
Wymienić w autoryzowanym serwisie.
str. 61Konserwacja i reset
- Regularnie czyścić urządzenie, zwłaszcza otwory wentylacyjne. Używać miękkiej szczotki. Nie używać wody. Smarować części ruchome olejem przyjaznym dla środowiska. str. 66, 67
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240 V | Zasilanie sieciowe | str. 59 |
| Moc | 85 W (S2 : 15 min) | Znamionowa moc wyjściowa | str. 59 |
| Prędkość obrotowa | 5000 min-1 | Prędkość obrotowa na biegu jałowym | str. 59 |
| Średnica tarczy | 108 mm | Średnica tarczy szlifierskiej | str. 59 |
| Waga | 2,09 kg | Masa urządzenia | str. 59 |
Gdzie szukać w PDF
- Spis treści str. 3
- Uruchomienie str. 8, 9
- Eksploatacja str. 10, 11, 12, 13
- Dane techniczne (PL) str. 59
- Instrukcje bezpieczeństwa (PL) str. 60, 61, 62
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

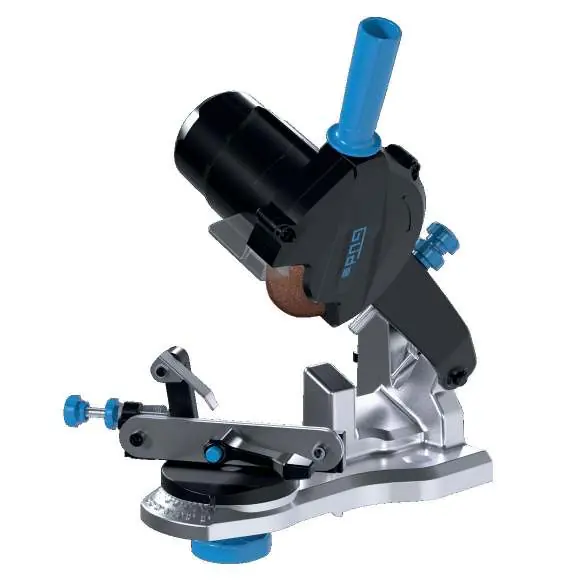

Ostrzałka do łańcuchów Güde GKS 108L jest urządzeniem przeznaczonym wyłącznie do ostrzenia łańcuchów pił i pilarek. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest stabilnie zamontowane na stole warsztatowym. Użytkownik musi zapoznać się z instrukcją obsługi i przestrzegać wszystkich zasad bezpieczeństwa, aby uniknąć wypadków.

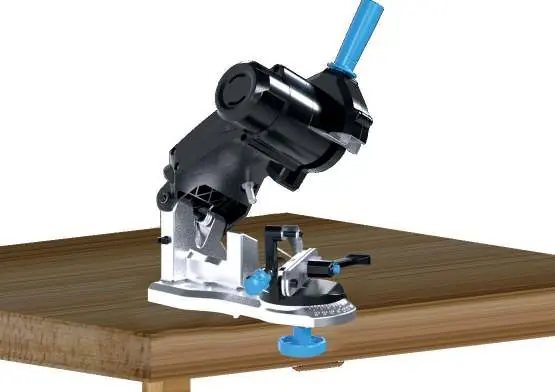

Montaż urządzenia
Urządzenie wymaga montażu na stabilnej powierzchni roboczej. Należy upewnić się, że wszystkie elementy są poprawnie zamocowane przed rozpoczęciem pracy. Nie należy używać urządzenia bez zamontowanych osłon ochronnych.

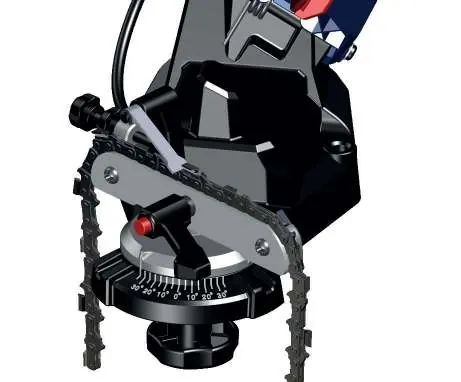

Obsługa i ostrzenie łańcucha
Proces ostrzenia wymaga precyzyjnego ustawienia kąta ostrzenia zgodnie z parametrami łańcucha. Należy regularnie sprawdzać stan tarczy szlifierskiej pod kątem pęknięć lub nadmiernego zużycia. Podczas pracy należy stosować odpowiednie środki ochrony osobistej, w tym okulary ochronne i ochronniki słuchu.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla poprawnego działania urządzenia. Przed każdą czynnością serwisową należy odłączyć urządzenie od zasilania. Należy utrzymywać otwory wentylacyjne w czystości, używając miękkiej szczotki. Nie należy czyścić urządzenia za pomocą wody pod ciśnieniem ani agresywnych rozpuszczalników.
Dane techniczne
- Moc znamionowa: 85 W (S2: 15 min)
- Prędkość obrotowa na biegu jałowym: 5000 min-1
- Średnica tarczy szlifierskiej: 108 mm
- Średnica otworu tarczy: 23 mm
- Waga: 2,09 kg
Zasady bezpieczeństwa
Pracuj tylko w dobrze oświetlonym miejscu. Nie używaj urządzenia w pobliżu materiałów łatwopalnych. W przypadku zablokowania tarczy, natychmiast wyłącz urządzenie. Nie usuwaj wiórów ani opiłków podczas pracy maszyny.
Praktyczna pomoc
Typowe problemy
Nadmierne wibracje podczas pracy
Sprawdź, czy tarcza szlifierska jest poprawnie zamontowana i czy nie jest uszkodzona lub niewyważona.
Urządzenie nie włącza się
Sprawdź podłączenie do zasilania oraz stan przewodu zasilającego. Upewnij się, że wtyczka jest poprawnie włożona do gniazda.
Tarcza szlifierska szybko się zużywa
Upewnij się, że nie wywierasz zbyt dużego nacisku podczas ostrzenia i używasz odpowiedniej tarczy do danego typu łańcucha.
Przed użyciem
- Sprawdź, czy urządzenie jest stabilnie zamontowane na stole warsztatowym.
- Upewnij się, że tarcza szlifierska jest w dobrym stanie, bez pęknięć i wyszczerbień.
- Sprawdź, czy wszystkie osłony ochronne są na swoim miejscu.
- Upewnij się, że napięcie sieciowe odpowiada danym na tabliczce znamionowej.
- Załóż odpowiednią odzież ochronną, okulary i ochronniki słuchu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc 85 W (S2: 15 min)
- Urządzenie jest przeznaczone do pracy krótkotrwałej (15 minut pracy, potem przerwa).
- Prędkość 5000 min-1
- Prędkość obrotowa tarczy na biegu jałowym.
- Średnica tarczy 108 mm
- Wymiar tarczy szlifierskiej wymagany dla tego modelu.
Ilustracje i schematy
- Schematy montażu pokazują sposób mocowania ostrzałki do blatu roboczego.
- Rysunki techniczne ilustrują ustawienie kąta ostrzenia dla różnych typów łańcuchów.
- Instrukcje graficzne pokazują proces wymiany tarczy szlifierskiej.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do ostrzenia łańcuchów pił i pilarek.
- Nie używać tarcz tnących ani innych akcesoriów nieprzeznaczonych do tego urządzenia.
