Instrukcja obsługi ostrzałki do łańcuchów VEVOR 2002K1

Szybki przewodnik po instrukcji obsługi ostrzałki do łańcuchów VEVOR 2002K1. Dowiedz się, jak bezpiecznie zamontować urządzenie, wymienić tarczę szlifierską, ustawić kąt ostrzenia i prawidłowo konserwować sprzęt.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ostrzałka VEVOR 2002K1 służy do precyzyjnego ostrzenia łańcuchów pił łańcuchowych. Proces wymaga zamontowania urządzenia na blacie, ustawienia kąta ostrzenia na podziałce, zabezpieczenia łańcucha w prowadnicach i stopniowego szlifowania każdego zęba przy użyciu tarczy szlifierskiej. str. 6, 7, 8, 9

Najważniejsze czynności

  • Wymiana tarczy szlifierskiej str. 6, 7
  • Ustawienie kąta ostrzenia str. 8, 9

Pierwsze uruchomienie

  • Montaż na stanowisku pracy str. 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Wibracje tarczy

Wyłącz urządzenie, sprawdź czy tarcza jest dobrze zamocowana i nieuszkodzona.

str. 5

Konserwacja i reset

  • Wymiana tarczy str. 11

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie AC120V 60Hz Zasilanie str. 14
Moc 85W Moc znamionowa str. 14
Prędkość 5000 RPM Prędkość bez obciążenia str. 14

Gdzie szukać w PDF

  • Instrukcje bezpieczeństwa str. 2, 3, 4
  • Montaż i obsługa str. 5, 6, 7, 8
  • Lista części str. 12, 13
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Dodatkowe zdjęcie montażowe ze strony 2 Strona 2 Montaż ostrzałki do blatu roboczego Strona 7 Wymiana tarczy szlifierskiej Strona 8 Użycie uchwytu i ogranicznika Strona 10 Proces ostrzenia Strona 11 Dodatkowe zdjęcie montażowe ze strony 13 Strona 13

Najważniejsze informacje z instrukcji

Ostrzałka do łańcuchów VEVOR 2002K1 jest przeznaczona wyłącznie do ostrzenia łańcuchów pił łańcuchowych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Użytkownik musi stosować środki ochrony osobistej, w tym okulary ochronne oraz nauszniki wygłuszające. Urządzenie powinno być używane w czystym, dobrze oświetlonym miejscu, z dala od materiałów łatwopalnych i dzieci. Wszelkie regulacje oraz wymiana tarczy muszą odbywać się przy odłączonym zasilaniu.

Montaż urządzenia

Urządzenie należy zamontować na stabilnym stole warsztatowym. W tym celu należy:

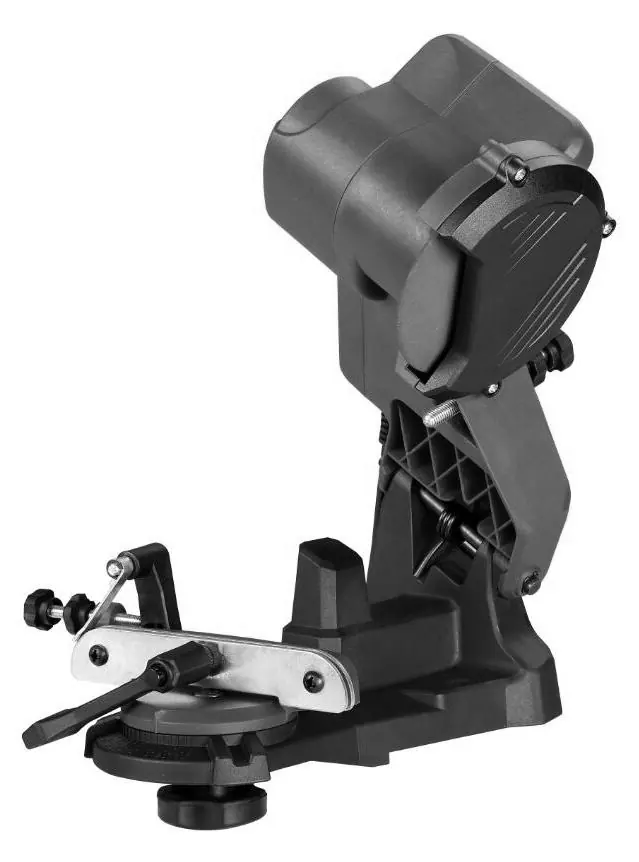

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
Montaż ostrzałki do blatu roboczego
Montaż ostrzałki do blatu roboczego

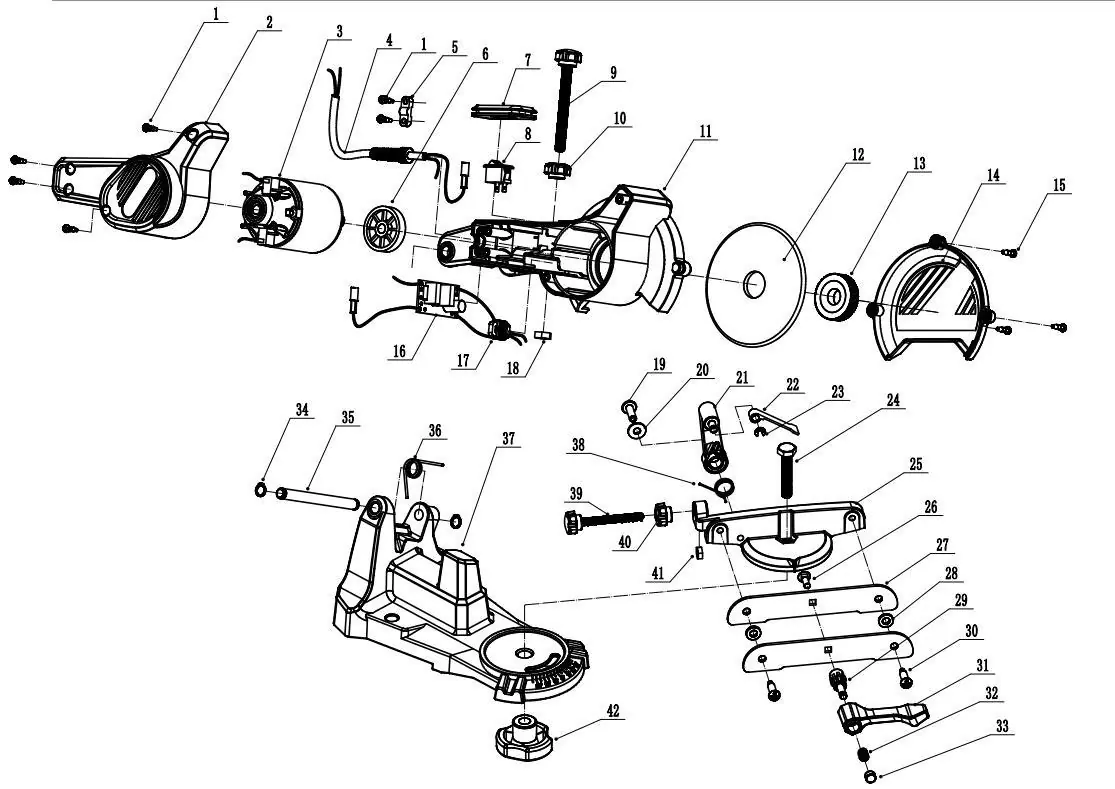

Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13
  • Upewnić się, że pokrętło blokujące (Lock Wheel #18) jest dostępne.
  • Przykręcić podstawę urządzenia do blatu roboczego za pomocą dwóch otworów 1/4" w podstawie (#17).
  • Blat musi być solidny i wytrzymały, aby utrzymać ciężar ostrzałki oraz obrabianego elementu.

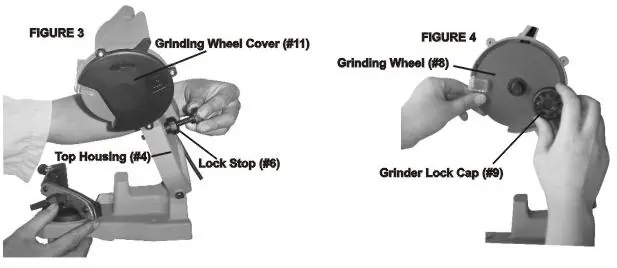

Wymiana tarczy szlifierskiej

Przed wymianą tarczy należy zawsze odłączyć urządzenie od prądu:

Wymiana tarczy szlifierskiej
Wymiana tarczy szlifierskiej
  1. Podnieś górną obudowę (#4) i zablokuj ją w górnej pozycji za pomocą blokady (Lock Stop #6).
  2. Odkręć dwie śruby mocujące osłonę tarczy (#11) i zdejmij ją.
  3. Odkręć nakrętkę blokującą tarczę (Grinder Lock Cap #9).
  4. Zdejmij starą tarczę i zainstaluj nową, upewniając się, że pasuje do trzpienia (7/8").
  5. Nie dokręcaj nakrętki (#9) zbyt mocno – wystarczy dokręcenie ręczne.
  6. Załóż z powrotem osłonę tarczy (#11) i zwolnij blokadę górnej obudowy.

Obsługa i ostrzenie

Proces ostrzenia wymaga precyzyjnego ustawienia:

Użycie uchwytu i ogranicznika
Użycie uchwytu i ogranicznika
Proces ostrzenia
Proces ostrzenia
  • Przygotowanie: Wyczyść łańcuch przed ostrzeniem (użyj rozpuszczalnika niepalnego, nie używaj benzyny).
  • Mocowanie: Umieść łańcuch w prowadnicach (Sliding Guides #31) i zabezpiecz go za pomocą uchwytu (#34).
  • Ustawienie kąta: Poluzuj pokrętło blokujące (#18), obróć obudowę zgodnie z wymaganym kątem na podziałce (Angle Gauge) i dokręć pokrętło.
  • Ostrzenie: Obniż głowicę tak, aby tarcza lekko dotykała zęba łańcucha. Ustaw ogranicznik głębokości (Lock Stop #6), aby kontrolować głębokość szlifowania.
  • Szlifowanie: Włącz urządzenie, powoli opuść tarczę na ząb. Nie zatrzymuj się zbyt długo na jednym zębie, aby uniknąć przegrzania.

Konserwacja

Regularna konserwacja zapewnia długą żywotność urządzenia:

  • Utrzymuj ostrzałkę w czystości, usuwając pył i opiłki metalu.
  • Przed każdym użyciem sprawdź stan tarczy szlifierskiej. Jeśli tarcza jest wyszczerbiona, pęknięta lub zużyta (średnica poniżej 3 cali), należy ją wymienić.
  • Sprawność tarczy można sprawdzić, zawieszając ją na trzpieniu i uderzając delikatnie niemetalowym przedmiotem – czysty, metaliczny dźwięk oznacza sprawną tarczę, głuchy dźwięk sugeruje pęknięcie.

Dane techniczne

Urządzenie pracuje przy napięciu 120V 60Hz, posiada moc znamionową 85W oraz prędkość obrotową bez obciążenia 5000 obr./min. Kąt pracy stołu/imadła wynosi 35 stopni w obie strony.

Informacje o producencie

VEVOR

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Wibracje podczas pracy

Natychmiast wyłącz urządzenie i sprawdź, czy tarcza jest poprawnie zamontowana i nieuszkodzona.

Tarcza nie ostrzy lub wydaje głuchy dźwięk

Sprawdź tarczę pod kątem pęknięć. Jeśli jest uszkodzona lub zużyta (średnica < 3 cali), wymień ją na nową.

Trudności z ustawieniem kąta

Upewnij się, że pokrętło blokujące (#18) jest całkowicie poluzowane przed zmianą ustawienia kąta na podziałce.

Przed użyciem

  • Załóż okulary ochronne i nauszniki wygłuszające.
  • Upewnij się, że obszar roboczy jest czysty i wolny od osób postronnych.
  • Sprawdź stan tarczy szlifierskiej (brak pęknięć).
  • Upewnij się, że osłona tarczy (#11) jest na swoim miejscu.
  • Odłącz urządzenie od zasilania przed każdą regulacją.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Moc znamionowa
85W - pobór mocy urządzenia.
Prędkość bez obciążenia
5000 obr./min - maksymalna prędkość obrotowa tarczy.

Ilustracje i schematy

  • Fig 1 & 2: Montaż ostrzałki do blatu roboczego.
  • Fig 3 & 4: Procedura wymiany tarczy szlifierskiej.
  • Fig 5 & 6: Ustawienie łańcucha w prowadnicach i pozycjonowanie ogranicznika.
  • Fig 7: Ustawienie ogranicznika głębokości (Lock Stop).
  • Fig 8 & 9: Użycie pilnika do wyrównania ograniczników głębokości łańcucha.

Zgodność modelu

  • Urządzenie przeznaczone wyłącznie do ostrzenia łańcuchów pił łańcuchowych.
  • Wymienne tarcze muszą pasować do trzpienia 7/8 cala.
  • Wymagane przedłużacze muszą mieć odpowiednią średnicę (18 AWG dla długości do 50 stóp).
